Декодер кодов ошибок OBD-2
Мгновенный анализ кодов DTC, шкала критичности для двигателя и контрольные параметры для мультиметра.
Код относится к контуру . Статус: . Подсистема: .
- Замер опорного напряжения (+5.0 В) или питания бортсети (+12 В) на колодке узла.
- Проверка падения напряжения на массе датчика относительно клеммы (-) АКБ (не более 0.1 В).
- Замер сопротивления шины CAN между пинами 6 и 14 DLC (норма ровно 60 Ом при снятой клемме).
- Проверка целостности силового предохранителя цепи в подкапотном монтажном блоке.
Интерактивная карта неисправностей автомобиля
Введите 5-значный код ошибки слева или запустите один из типовых сценариев для моментальной оценки узлов:
Анатомия 5-значного кода неисправности OBD-II
Каждый стандартный код диагностического разъема (DTC — Diagnostic Trouble Code) состоит строго из одной литеры и четырех цифровых сегментов, отражающих физическую схемотехнику автомобиля.
- Позиция 1 (Литера): P (Powertrain — ДВС и КПП), B (Body — Кузов/Airbag), C (Chassis — Тормоза/ABS/Рулевое), U (Network — Цифровые шины CAN/LIN).
- Позиция 2 (Тип кода): 0 — стандартный общемировой код SAE/ISO; 1, 2, 3 — специализированный заводской код автопроизводителя (OEM) или расширенный SAE.
- Позиция 3 (Подсистема): Определяет функциональный узел: 0–2 (Топливо/Воздух/ТНВД), 3 (Зажигание), 4 (Экология), 5 (Скорость/ХХ), 6 (ЭБУ/Процессор), 7–8 (АКПП), 9 (Гибрид).
- Позиции 4–5 (Индекс): Порядковый номер дефекта: обрыв цепи, короткое замыкание на массу, перелив форсунки или механическое заедание.
5 правил диагностики перед покупкой новых датчиков
До 60% замененных датчиков кислорода, ДМРВ и катушек зажигания в автосервисах оказываются полностью исправными. Причина ложных ошибок кроется в плохих контактах, подсосах воздуха или окислении масс.
- Фиксация стоп-кадра (Freeze Frame): перед сбросом ошибки сохраните обороты, температуру мотора и топливные коррекции в момент записи кода.
- Замер напряжения бортовой сети: просадка ниже 10.5 В при пуске стартером провоцирует массовый сбой датчиков Холла и шины CAN.
- Контроль опорных 5 В: убедитесь, что ЭБУ подает эталонное питание на датчики без падения под нагрузкой.
- Проверка падения напряжения на массах: падение напряжения между массовым проводом датчика и минусовой клеммой АКБ не должно превышать 0.1 В (100 мВ) при заведенном ДВС.
- Опрессовка впуска дымогенератором: неучтенный подсос воздуха вызывает ошибки P0171, P0300 и P0507 даже при идеальной электрике.
Справочник критических кодов неисправностей (DTC Quick Reference)
Контрольные параметры датчиков и нормы электрических цепей для экспресс-диагностики.
| Код DTC | Подсистема | Расшифровка | Критичность | Контрольные замеры |
|---|---|---|---|---|
| Система зажигания и пропуски воспламенения | Множественные хаотичные пропуски зажигания (воспламенения) | Критическая | Первичная обмотка катушек зажигания: 0.5–1.5 Ом | |
| Топливовоздушная смесь (Bank 1) | Слишком бедная топливовоздушная смесь (Bank 1) | Внимание | Сигнал ДМРВ (MAF) при включенном зажигании: 0.98–1.02 В (Bosch) | |
| Система снижения токсичности (Катализатор) | Эффективность каталитического нейтрализатора ниже порога (Bank 1) | Инфо | Напряжение датчика B1S2 (после ката) в норме: стабильная линия 0.55–0.75 В | |
| Шина CAN и модули управления | Потеря связи с главным модулем управления двигателем (ECM / PCM) | Критическая | Сопротивление шины CAN между пинами 6 и 14 разъема OBD-2: строго 60 Ом (±3 Ом) | |
| Система ABS / VSC / TRC | Отказ системы управления двигателем (Ингибитор ABS/VSC) | Инфо | Код C1201 стирается только после устранения первичных кодов в блоке ECM (P0300, P0171 и др.) | |
| Датчики кислорода (O2 Heater) | Неисправность цепи подогревателя датчика кислорода (Bank 1, Датчик 1) | Инфо | Сопротивление спирали подогревателя (холодный датчик): 3.0–15.0 Ом | |
| Система зажигания и датчики положения | Неисправность цепи датчика положения коленчатого вала (ДПКВ / CKP) | Критическая | Сопротивление индуктивного датчика ДПКВ: 550–1100 Ом (зависит от модели) | |
| Подушки безопасности SRS Airbag | Неисправность цепи боковой подушки безопасности водителя (Side Airbag) | Внимание | Сопротивление исправного пиропатрона: строго 2.0–2.8 Ом (замерять только через диагностический сканер в потоке данных!) | |
| Контроль скорости автомобиля (VSS) | Неисправность датчика скорости автомобиля (VSS) | Внимание | Сигнал датчика Холла: 6 или 10 импульсов на 1 метр пути (прямоугольные импульсы 0–12 В) | |
| Топливовоздушная смесь и датчик MAF | Диапазон / функционирование цепи датчика расхода воздуха (ДМРВ / MAF) | Внимание | Напряжение покоя (зажигание включено, мотор заглушен): 0.99–1.02 В для Bosch HFM5 |
Часто задаваемые вопросы по диагностике кодов OBD-2
Первая буква определяет функциональную систему автомобиля: «P» (Powertrain) — двигатель и трансмиссия; «B» (Body) — кузовная электроника, подушки безопасности Airbag, климат-контроль и освещение; «C» (Chassis) — шасси, тормозная система ABS/ESP, датчики скорости колес и рулевое управление; «U» (Network) — цифровые шины данных CAN, LIN, FlexRay и межблочный обмен сообщениями.
Если вторая цифра кода «0» (например, P0300, P0171, U0100) или «2» (P2002, P2187), код стандартизирован протоколами SAE J2012 / ISO 15031-6 и имеет одинаковое значение для всех марок в мире. Если вторая цифра «1» или «3» (например, P1135, P1545), код является заводским (OEM) и его точная расшифровка задается производителем автомобиля (Toyota, VAG, ВАЗ, BMW).
При постоянно горящем индикаторе Check Engine движение разрешено в щадящем режиме до станции техобслуживания (ЭБУ обычно переходит в аварийные калибровки). Но если лампа Check Engine непрерывно мигает, эксплуатация автомобиля категорически запрещена: в цилиндрах происходят множественные пропуски зажигания, и несгоревшее топливо сгорает в сотах катализатора, разрушая и оплавляя его за 10–15 минут.
ЭБУ делит ошибки на текущие (Active/Pending) и архивные (History/Stored). Даже при устранении дефекта код остается в энергонезависимой памяти до завершения цикла самопроверки (OBD-II Drive Cycle) либо до принудительного сброса сканером. Кроме того, адаптационные коэффициенты топливоподачи (LTFT) могут переобучаться в течение 50–100 км пробега.

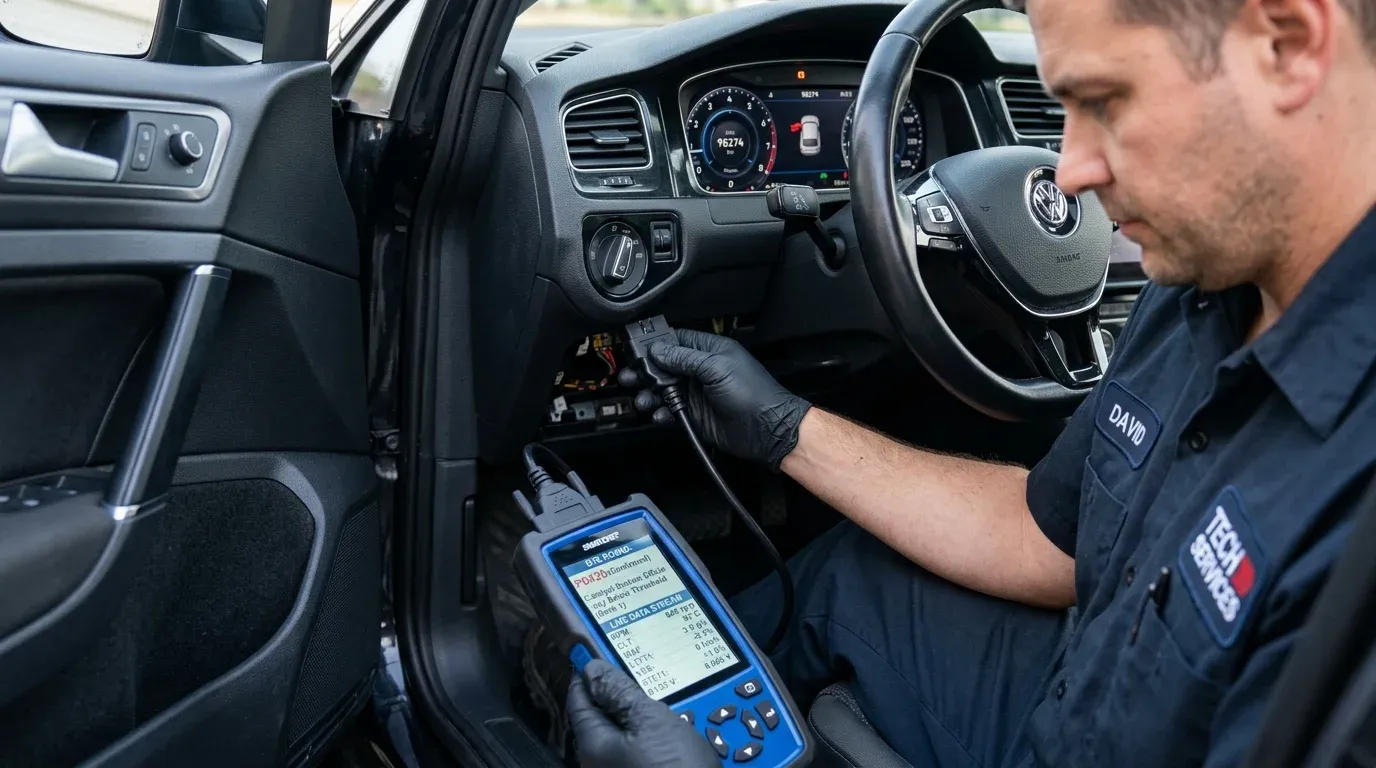

Диагностику начинают с проверки питания на разъеме OBD-2: на пине 16 должно быть постоянное напряжение АКБ (+12 В), а на пинах 4 и 5 — надежная масса кузова и сигнальная масса. Затем при выключенном зажигании измеряется сопротивление между пинами 6 (CAN-High) и 14 (CAN-Low) — норма составляет ровно 60 Ом (два параллельных терминатора по 120 Ом). Отклонение указывает на обрыв шины или отказ главного реле ECM.

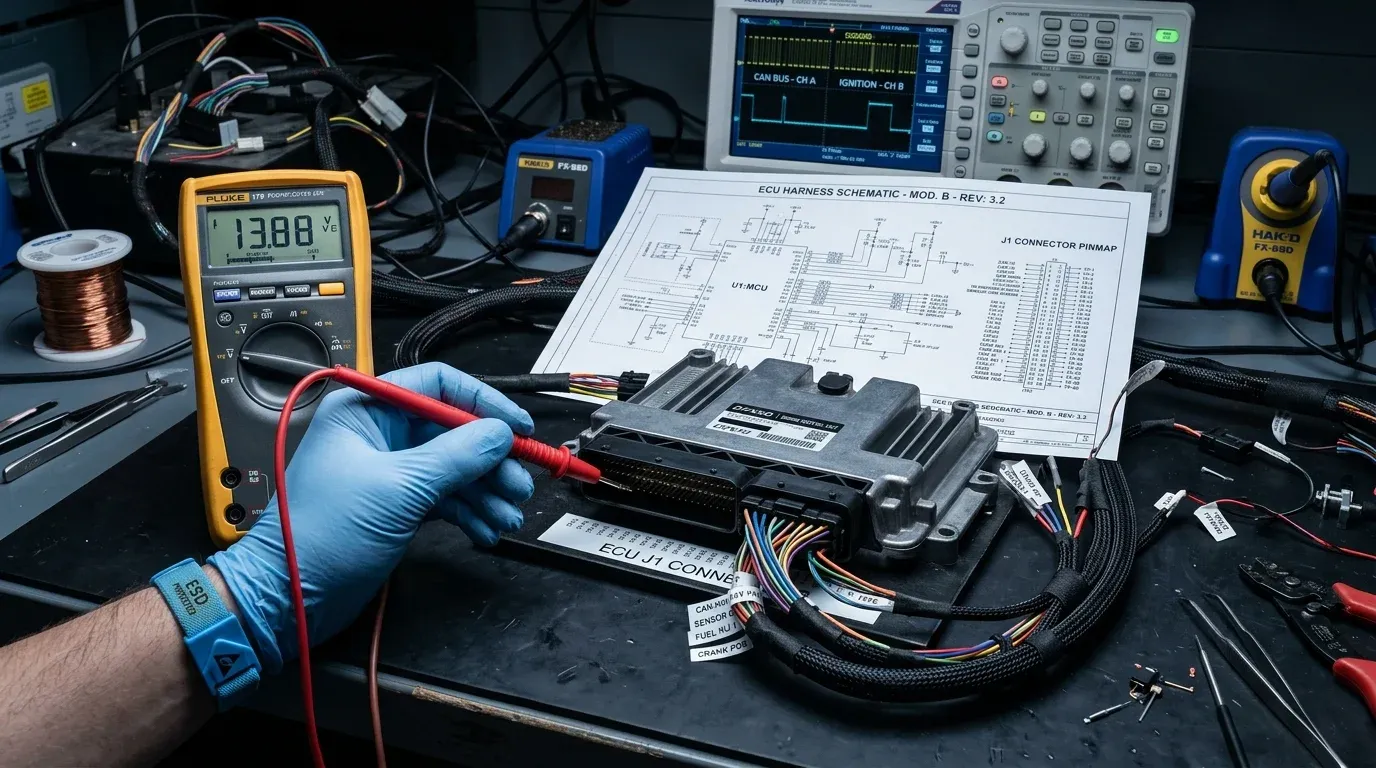

Никогда не меняйте датчик только по факту записи кода DTC. Сначала замеряется опорное напряжение с ЭБУ (стандарт 5.0 В ±0.05 В), целостность сигнальной массы и сопротивление чувствительного элемента при рабочей температуре. Для датчиков положения (ДПКВ, ДПРВ, TPS) и шин CAN решающим методом проверки является осциллограмма сигнала под нагрузкой.
