Ошибка U0100 (Потеря связи с ECM/PCM): причины и пошаговая диагностика

В номенклатуре диагностических кодов стандарта SAE J2012 ошибка U0100 — «Lost Communication With ECM/PCM A» (Потеря связи с электронным модулем управления двигателем / силовой передачей) фиксирует критический отказ сетевого обмена по шине CAN: другие узлы автомобиля перестают получать цикличные пакеты телеметрии от блока двигателя. Симптомы отказа проявляются внезапной остановкой мотора на ходу или невозможностью повторного запуска. Стартер может не реагировать на ключ, на комбинации приборов высвечиваются системные предупреждения («Engine Malfunction», «Transmission Fault»), на индикаторе АКПП отображаются прочерки, а диагностический сканер фиксирует статус: «Нет связи с контроллером двигателя».

Статистика инструментального ремонта подтверждает: в 80% случаев замена блока управления не требуется. Дефект вызван перегоранием питающего предохранителя (см. инструкцию по проверке предохранителей мультиметром), износом силовых контактов главного реле или обрывом провода массы.

---

1. Экспресс-карта критичности и условия фиксации

Параметр	Заводской норматив
Официальное обозначение	SAE U0100 / ISO 15031-6: Lost Communication With ECM/PCM “A”
Уровень критичности	🔴 Критический (Engine Disabled)
Возможность движения	Автомобиль полностью обездвижен или заблокирован в аварийном режиме (Limp Mode)
Условия активации кода	Отсутствие циклического идентификатора (Heartbeat Frame) от ЭБУ двигателя в течение 250–500 мс
Основная локализация сбоя	Цепи питания клемм 30/15, главное реле ECM Relay, силовая масса, отвод витой пары CAN
Инструменты проверки	Мультиметр, контрольная лампа накаливания 21W, сканер OBD-2

Логика работы бортовой сети: почему код пишется в чужие блоки

Ключевая ошибка начинающих диагностов — пытаться прочитать ошибку U0100 внутри памяти самого блока двигателя. Если процессор ЭБУ обесточен из-за сгоревшего предохранителя, он физически не может выполнить программу самодиагностики.

Код U0100 генерируют сторонние исправные блоки, подключенные к единой цифровой шине данных:

• Блок ABS / ESP: перестает получать данные о крутящем моменте мотора и положении педали акселератора;
• Блок управления АКПП (TCM): теряет сигнал нагрузки двигателя для расчета точек переключения передач;
• Комбинация приборов (IPC): не получает сигнал оборотов тахометра и температуры ОЖ;
• Центральный шлюз (Gateway) или модуль BCM: фиксирует отсутствие контрольного кадра (Node Alive).

---

2. Симптомы ошибки U0100 в реальной эксплуатации

1. Двигатель не запускается:
   • Вариант А (полная блокировка): стартер не крутит вовсе, втягивающее реле щелкает или молчит (блок BCM не получает разрешение на старт от иммобилайзера ЭБУ).
   • Вариант Б (прокрутка без схватывания): стартер бодро вращает коленвал, но искрообразование и импульсы на топливные форсунки полностью заблокированы.
2. Аварийный вой электровентилятора радиатора: При включении зажигания вентилятор охлаждения немедленно запускается на максимальную 100% мощность даже на ледяном двигателе в мороз. Это заложенный автопроизводителями алгоритм защиты (Fail-Safe): при отсутствии показаний датчика температуры блок вентиляторов предотвращает теоретический перегрев.
3. «Гирлянда» на щитке приборов: Одновременно загораются индикаторы ABS, ESP, рулевого управления с восклицательным знаком, моргает индикатор иммобилайзера (ключ в машинке), а спидометр и тахометр лежат на нуле.
4. Селектор АКПП заблокирован: Рычаг автоматической трансмиссии невозможно перевести из положения P (Park) без нажатия аварийной кнопки Shift Lock.

---

3. Пошаговый аппаратный алгоритм локализации (Checklist мастера)

Прежде чем вскрывать жгуты или демонтировать электронные платы, выполните проверку базовых цепей по жесткому чек-листу от простых узлов к сложным.

Шаг 1: Проверка главного реле питания ЭБУ (ECM / Main Relay)

Блок управления двигателем потребляет значительный ток (до 10–15 А при работе катушек зажигания, форсунок и нагревателей лямбда-зондов). Для его коммутации используется мощное электромагнитное реле, расположенное в подкапотном монтажном блоке (маркируется как ECM, MAIN, ENG, DME или числовыми кодами типа 109 / 458 на автомобилях VAG).

1. Извлеките главное реле из гнезда.

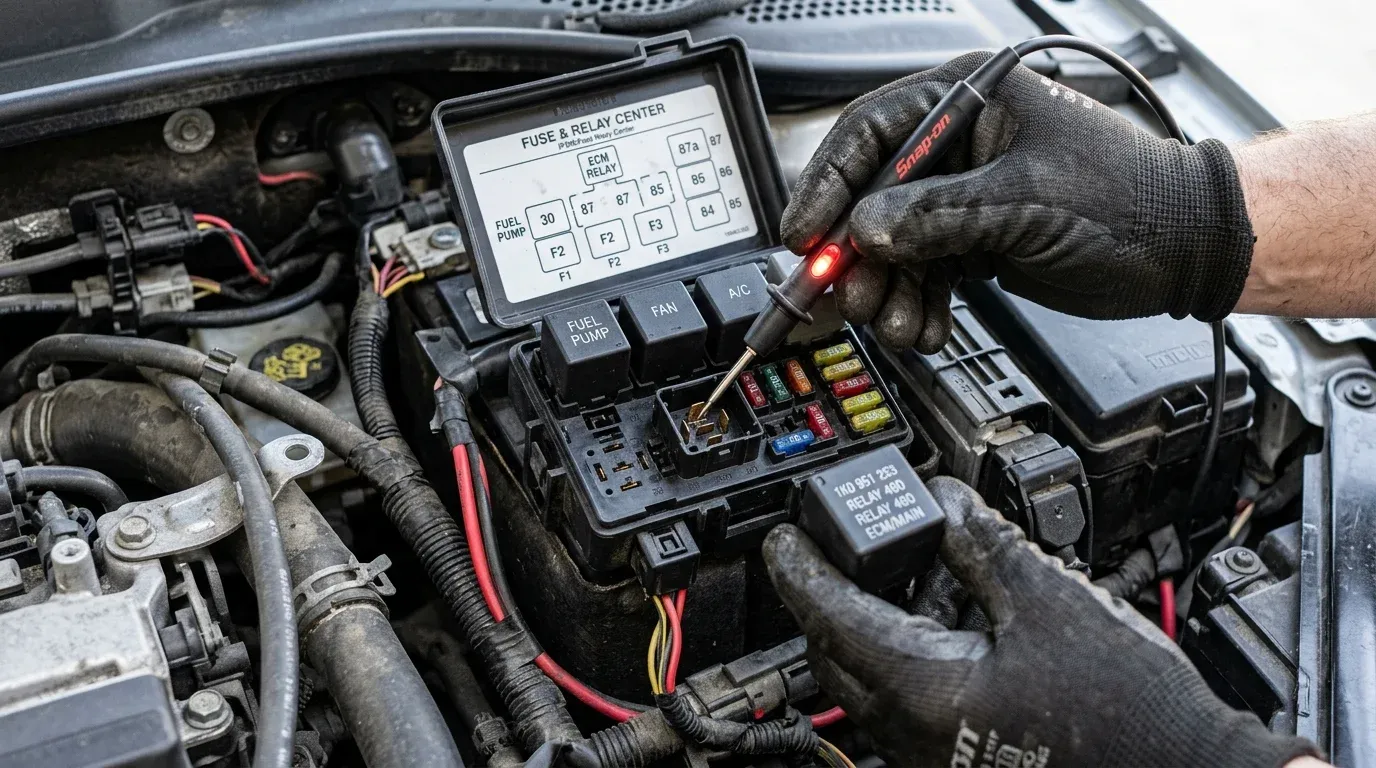

2. Включите зажигание. Проверьте гнезда колодки мультиметром или автомобильной лампой 21W:
   • Гнездо 30: постоянный плюс +12.6 В от аккумулятора (через силовой предохранитель 30–40А).
   • Гнездо 86 (или 85): управляющий плюс +12.4 В от замка зажигания (клемма 15).
   • Гнездо 85 (или 86): управляющая масса (подается от кузова или внутреннего транзисторного ключа).
3. Тест перемычкой: замкните толстым медным проводом силовые контакты 30 и 87 в колодке. Если после установки перемычки приборная панель оживает, бензонасос начинает качать, а сканер выходит на связь с мотором — неисправно само реле (подгорели силовые пятаки) либо в цепи его катушки отсутствует управляющий сигнал.

---

Шаг 2: Проверка питающих напряжений на разъеме ЭБУ (Клеммы 30 и 15)

Нередки случаи, когда реле исправно щелкает, но напряжение теряется в окисленном проводе жгута по пути от монтажного блока к разъему контроллера.

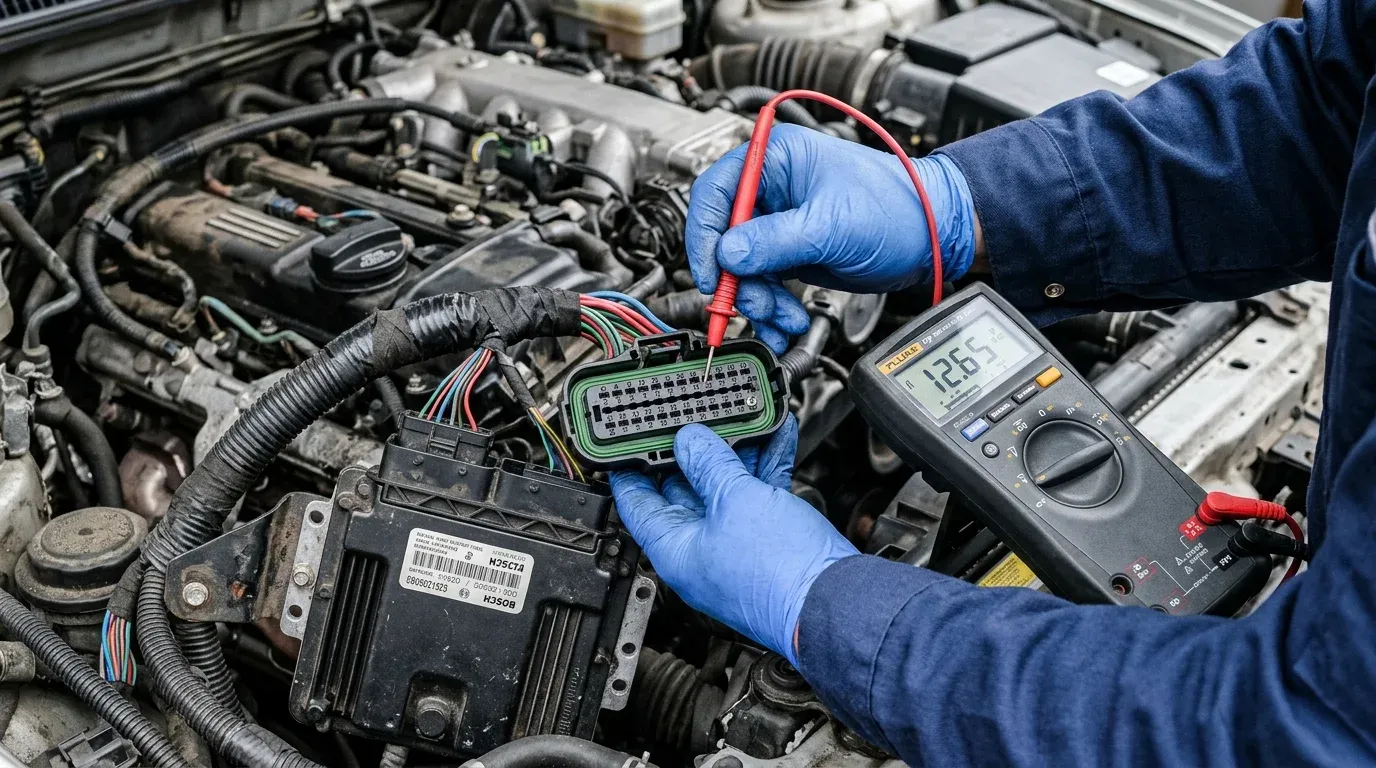

Отсоедините колодку от ЭБУ двигателя. По электрической схеме автомобиля найдите силовые пины:

• Постоянное питание памяти (BATT / Клемма 30): должно быть +12.4…12.8 В независимо от положения ключа.
• Зажигание (IGN / Клемма 15): появляется +12.0…12.6 В строго при повороте ключа в положение ON.

---

Шаг 3: Проверка силовых масс под нагрузкой (Voltage Drop Test)

Отказ массы ЭБУ — типичная «болячка» автомобилей с пробегом (особенно Ford Focus, Chevrolet Cruze, Opel Astra, Renault Duster). На разъем ЭБУ приходит от 2 до 5 независимых проводов массы, которые прикручиваются болтами к металлу кузова, головке блока цилиндров (ГБЦ) или впускному коллектору.

1. Подключите разъем обратно к ЭБУ.
2. Включите зажигание и все мощные потребители (фары, обогрев стекол).
3. Переведите мультиметр в режим милливольтметра (mV DC).
4. Острым щупом-проколом подключитесь к проводу массы на фишке ЭБУ, а второй щуп надежно зафиксируйте на минусовом штыре аккумулятора.
5. Норма: падение напряжения на массе не должно превышать 30–50 мВ (0.03–0.05 В). Если прибор показывает 200–800 мВ и более — болт массы на двигателе окислен или сорвана резьба.

---

Шаг 4: Тест внутренней 5-вольтовой шины (Опорное напряжение АЦП)

Этот простой инженерный тест позволяет за 60 секунд определить, жив ли процессор блока управления, не снимая его с автомобиля:

1. Не отключая ЭБУ, снимите разъем с любого легкодоступного 3-контактного подкапотного датчика:
   • Датчик давления хладагента кондиционера;
   • Датчик абсолютного давления во впускном коллекторе (MAP);
   • Датчик положения дроссельной заслонки (ДПДЗ).
2. Замерьте напряжение между пином питания датчика и кузовной массой при включенном зажигании:
   • Напряжение ровно +5.00 В (±0.05 В): процессорный узел ЭБУ запитан, внутренний стабилизатор исправен, микроконтроллер работает. Проблема ошибки U0100 кроется исключительно в цифровой витой паре CAN.
   • Напряжение 0.0 В или менее 3.5 В: сработала внутренняя токовая защита стабилизатора. Отсоедините фишку датчика давления кондиционера (его часто заливает соленой жижей с дороги, вызывая внутреннее короткое замыкание шины 5V на массу). Если после этого 5 вольт восстановились — виновник найден.

---

Шаг 5: Проверка целостности витой пары CAN-High и CAN-Low

Если силовое питание и массы в норме, но связь отсутствует, проверьте физическую линию связи между ЭБУ и диагностической колодкой по методике проверки CAN-шины мультиметром:

1. Снимите минусовую клемму аккумулятора.
2. Замерьте сопротивление между контактами 6 (CAN-H) и 14 (CAN-L) на разъеме OBD-2:
   • Показание 60 Ом (норма): витая пара цела, оба согласующих терминатора подключены.
   • Показание 120 Ом: обрыв одного плеча шины. Поскольку один из терминаторов 120 Ом находится внутри самого блока ECM, значение 120 Ом прямо подтверждает физический обрыв проводов витой пары по пути к мотору.

[Колодка OBD-2] ─── (CAN-H / Pin 6)  ───────X [Обрыв провода] ────── [ЭБУ ECM (Терминатор 120Ω)]
                ─── (CAN-L / Pin 14) ─────────────────────────────── [Терминатор отключен]

---

4. Сводная таблица напряжений и контрольных параметров

Контрольная точка	Условие проверки	Эталонное значение	Признак дефекта
Питание памяти (Кл. 30)	Зажигание ВЫКЛ	12.4 – 12.8 В	0 В — перегорел силовой предохранитель в блоке под капотом
Питание зажигания (Кл. 15)	Зажигание ВКЛ	12.2 – 12.6 В	0 В — неисправна контактная группа замка или разгрузочное реле
Выход главного реле (Кл. 87)	Зажигание ВКЛ	12.2 – 12.6 В	0 В — подгорели контакты реле ECM/Main
Падение на массе ЭБУ	Зажигание ВКЛ	менее 0.05 В (50 мВ)	более 0.15 В — плохой контакт провода массы на блоке цилиндров
Опорное напряжение датчиков	Зажигание ВКЛ	5.00 В (±0.05 В)	0 В — КЗ в проводке датчика кондиционера / отказ стабилизатора
Сопротивление CAN-шины	АКБ отключена	58.0 – 62.0 Ом	120 Ом — обрыв витой пары к блоку двигателя
