Как проверить предохранитель мультиметром: в гнезде и снятый

Илья Зуев

Обновлено Опубликовано

3 мин чтения
Как проверить предохранитель мультиметром: в гнезде и снятый
Иллюстрация

Самое важное из статьи:

  • Быстрее всего проверить предохранитель, не вынимая его: включите потребитель и измерьте напряжение относительно массы на обеих контрольных точках сверху вставки.
  • Напряжение есть на обеих точках — вставка цела, ищите дальше по цепи. Только на одной — предохранитель перегорел. Ни на одной — нет питания до блока или цепь в этом режиме не запитана.
  • Снятую вставку прозванивают омметром без питания. Целая на вид вставка может быть разорвана, поэтому глазам верят меньше, чем прибору.

Как проверить предохранитель, зависит от того, где он сейчас: в блоке или уже у вас в руке. В блоке удобнее мерить напряжение — так проверяется вставка вместе с её контактами под реальной нагрузкой. Снятую вставку прозванивают омметром. Оба способа занимают пару минут, если знать, какое гнездо нужно.

Найдите нужное гнездо

Номер гнезда и номинал берут из таблицы для своей модели, а не по фото похожей машины: у одной модели в разных редакциях руководства одно и то же гнездо может защищать разные цепи. Таблицы из руководств производителя:

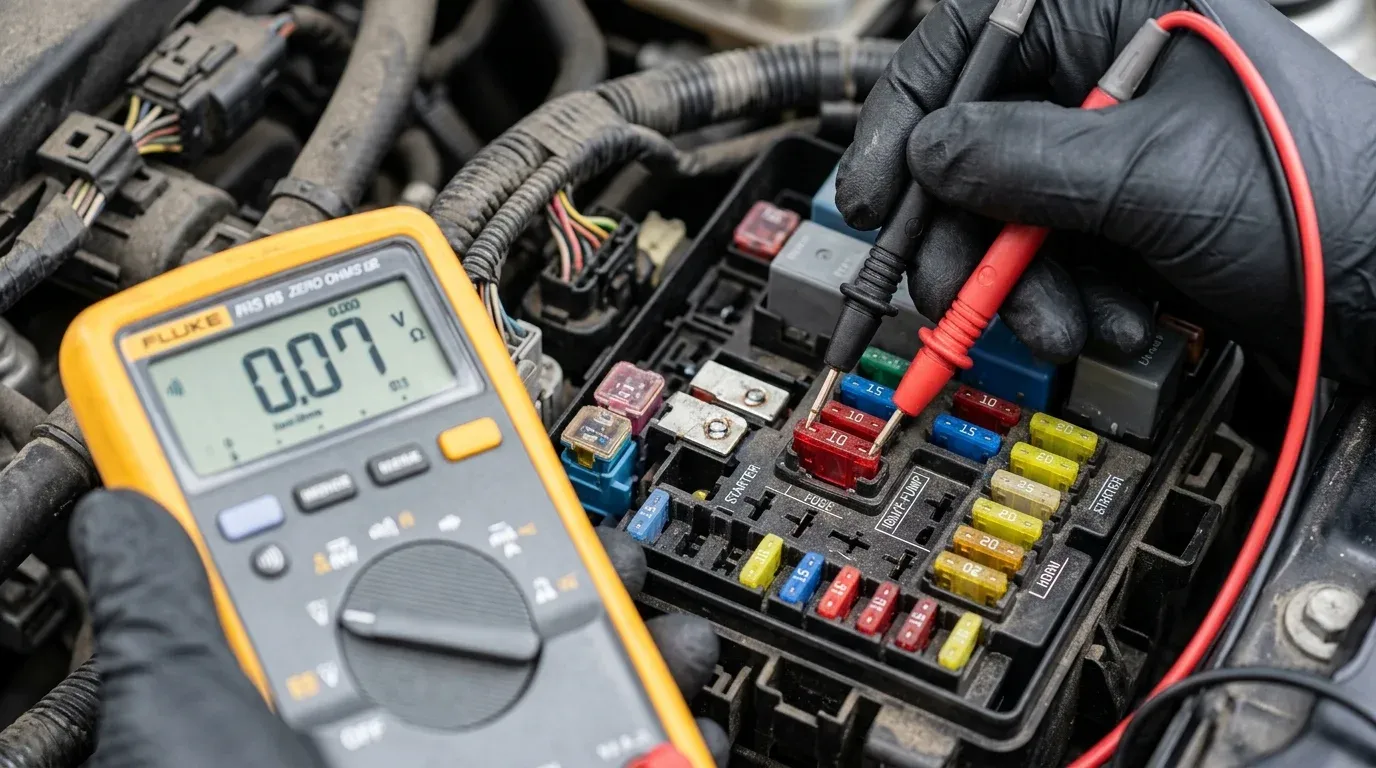

Способ 1. В гнезде, под нагрузкой

У плоских вставок сверху открыты две металлические контрольные точки — по одной с каждой стороны плавкого элемента. Через них и мерят.

  1. Мультиметр — в режим постоянного напряжения.
  2. Включите зажигание и потребитель, которого защищает вставка: прикуриватель, фары, печку.
  3. Чёрный щуп — на массу кузова или минус АКБ.
  4. Красным щупом коснитесь по очереди обеих контрольных точек.
Что показывает приборВывод
Напряжение на обеих точкахПредохранитель цел. Причина дальше: контакт, провод, сам потребитель
Напряжение только на одной точкеПредохранитель перегорел
Напряжения нет ни на однойПитание не доходит до гнезда или цепь в этом режиме не запитана — проверьте положение ключа и вставку выше по цепи

Почему это лучше, чем смотреть вставку на просвет: проверяется и сам предохранитель, и то, что он прижат в гнезде. Не касайтесь щупом двух соседних гнёзд сразу — так легко устроить замыкание.

Способ 2. Снятая вставка

  1. Выключите зажигание и потребитель, выньте вставку пинцетом из крышки блока.
  2. Мультиметр — в режим прозвонки или на нижний предел сопротивления.
  3. Коснитесь щупами обеих ножек.

Целая вставка показывает почти то же, что замкнутые между собой щупы, а при прозвонке пищит. Перегоревшая — обрыв. Строгий числовой «ноль» от каждого прибора ждать не нужно: у вставки есть собственное небольшое сопротивление, а у мультиметра — погрешность на нижнем пределе. Littelfuse (откроется в новой вкладке) отдельно разделяет холодное сопротивление вставки и её падение напряжения в работе — это разные величины.

Прозвонка проверяет только вставку. Окисленное или разжатое гнездо она не покажет — для этого и нужен способ 1.

Если вставка цела, а потребитель не работает

Значит, питание проходит через предохранитель, и искать нужно дальше: реле этой цепи, разъём, провод, массу и сам потребитель. Реле проверяют по отдельной инструкции. Для прикуривателя сначала загляните в гнездо — монетка или скрепка внутри встречается чаще, чем кажется.

Если вставка сгорает снова

Повторное перегорание — признак замыкания или перегрузки, а не «слабого» предохранителя.

  • Ставьте только вставку того же номинала. Больший номинал, перемычка и фольга оставляют проводку без защиты.
  • Отключите все потребители цепи, установите новую вставку и подключайте их по одному.

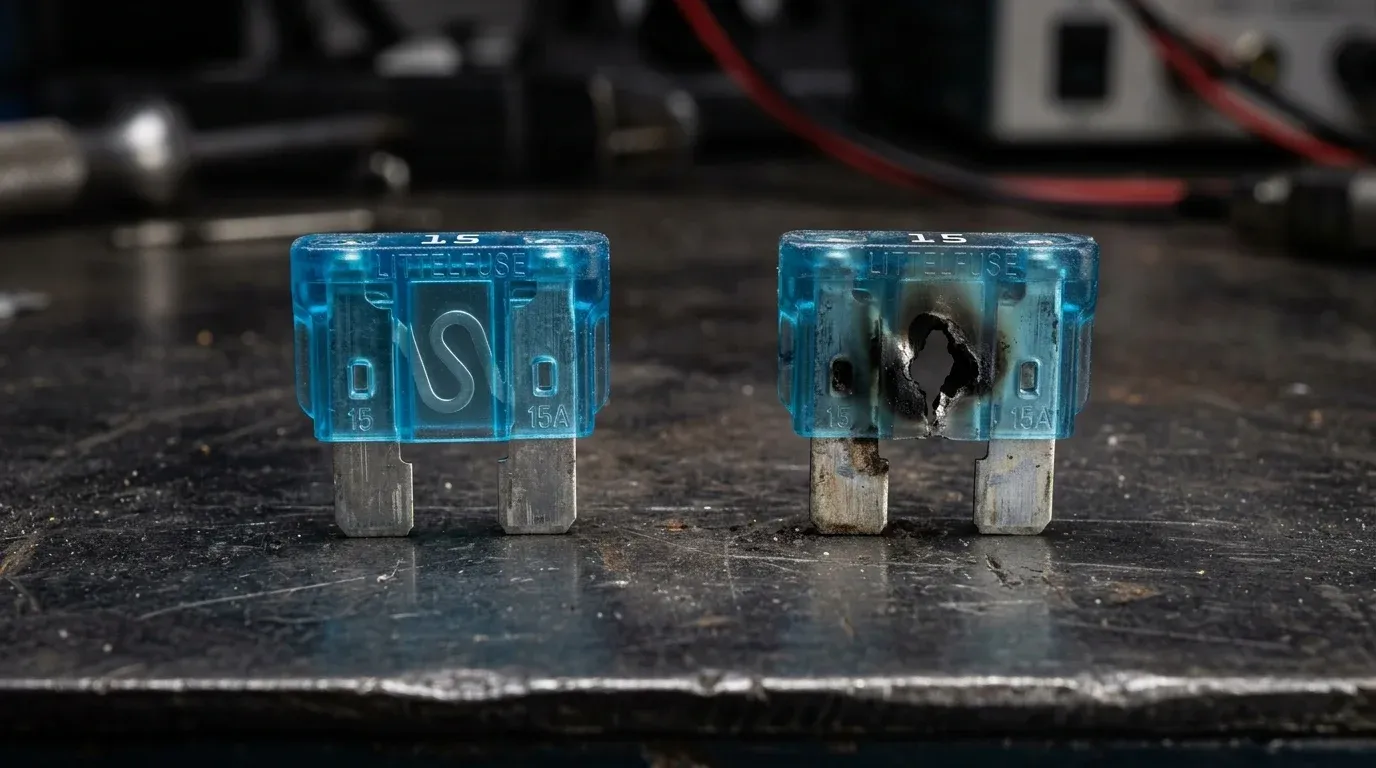

  • Оплавленная вставка или потемневший пластик вокруг гнезда — признак нагрева контакта. Одна замена вставки тут не поможет: нужно восстановить контакт.
  • Болтовые силовые вставки у аккумулятора обслуживают только со снятой минусовой клеммой.

Если вопрос не в сгоревшей вставке, а в разряде аккумулятора на стоянке, мультиметром в блоке ищут не обрыв, а цепь с током — это описано в статье про утечку тока.

Инженерные справочники OBD-II
Справочник

Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.

Теги

Опубликовано:
Обновлено:
Понравилось руководство? Поделитесь:
В Telegram
И
Автор материала
Илья Зуев
Автор и редактор Все статьи →

Часто задаваемые вопросы (FAQ)

Можно ли проверить предохранитель, не вынимая его из блока?

Да, и это самый удобный способ. Включите зажигание и тот потребитель, который защищает вставка. Минусовой щуп — на массу кузова, плюсовым по очереди коснитесь двух открытых металлических точек сверху предохранителя. Напряжение на обеих — вставка цела, только на одной — перегорела.

Почему прозвонка показывает не ровный ноль?

У самой вставки есть небольшое сопротивление, а у мультиметра — свои щупы и погрешность на нижнем пределе. Поэтому ждать строгий числовой «ноль» не нужно: целая вставка показывает почти то же, что замкнутые между собой щупы, а перегоревшая — обрыв.

Где найти, какой предохранитель за что отвечает?

В руководстве по эксплуатации и на крышке блока. На сайте есть таблицы из руководств для Лады Гранты, Форда Фокус 2 и Рено Логан 2 / Сандеро 2 — с номерами гнёзд и номиналами там, где их указывает производитель.

Предохранитель сгорает сразу после замены — что делать?

Не ставить вставку большего номинала и не делать перемычку. Это короткое замыкание или перегруженный потребитель: отключите потребители этой цепи и ставьте новую вставку после каждого. Тот, после подключения которого она горит, и виноват.
