Распиновка OBD-II: 16 контактов разъёма, где он и как проверить
Распиновка OBD-II по SAE J1962: 16 контактов, питание 16, масса 4 и 5, CAN 6 и 14, K-Line 7, где разъём и что проверить, если сканер не подключается.
Обновлено Опубликовано
Самое важное из статьи:
- Питание сканера — контакт 16 (+12 В), массы — 4 и 5, шина CAN — 6 (High) и 14 (Low), K-Line — 7.
- Разъём обычно находится под панелью приборов со стороны водителя, в зоне досягаемости с водительского места.
- Если сканер не включается — проверьте напряжение между 16 и 4/5 и предохранитель разъёма. Обычно он общий с приборной панелью или аудиосистемой: на Гранте — F23, на Фокусе 2 — F46 или F107, на Логане 2 — место 34.
Диагностический разъём OBD-II (его называют OBD2, DLC, J1962) — стандартная 16-контактная колодка, к которой подключают сканер или адаптер ELM327. Назначение части контактов закреплено стандартом SAE J1962 (ISO 15031-3), остальные производитель использует по своему усмотрению.
Распиновка OBD-II: все 16 контактов
Нумерация — при взгляде на колодку в машине (гнёзда к вам, широкая сторона вверху): верхний ряд 1–8 слева направо, нижний ряд 9–16.
| Контакт | Назначение по SAE J1962 / ISO 15031-3 | Комментарий |
|---|---|---|
| 1 | На усмотрение производителя | Часто не используется или занят заводской линией (например, отдельной шиной) |
| 2 | SAE J1850 Bus+ (VPW и PWM) | Встречается на американских автомобилях до перехода на CAN |
| 3 | На усмотрение производителя | — |
| 4 | Масса кузова (Chassis Ground) | — |
| 5 | Сигнальная масса (Signal Ground) | — |
| 6 | CAN High (ISO 15765-4) | Обязательный CAN для OBD на автомобилях, где диагностика идёт по CAN |
| 7 | K-Line (ISO 9141-2 / ISO 14230-4) | На многих ВАЗ, европейских и азиатских автомобилях 2000-х |
| 8 | На усмотрение производителя | — |
| 9 | На усмотрение производителя | — |
| 10 | SAE J1850 Bus− (только PWM) | Ford PWM |
| 11 | На усмотрение производителя | — |
| 12 | На усмотрение производителя | — |
| 13 | На усмотрение производителя | — |
| 14 | CAN Low (ISO 15765-4) | Пара к контакту 6 |
| 15 | L-Line (ISO 9141-2 / ISO 14230-4) | Используется редко |
| 16 | Плюс аккумулятора (+12 В, у грузовых 24 В) | Питание сканера; обычно защищено общим предохранителем с другими цепями |
Контакты «на усмотрение производителя» на конкретной машине могут быть заняты фирменной линией. Их назначение берут из схемы этой модели.
Главные контакты одной строкой: 16 — плюс, 4 и 5 — масса, 6 и 14 — CAN, 7 — K-Line.
Какие контакты используются на разных машинах
| Протокол | Контакты | Где встречается |
|---|---|---|
| ISO 15765-4 (CAN) | 6, 14 | Почти все машины с конца 2000-х; в США обязателен с 2008 модельного года |
| ISO 9141-2 / ISO 14230-4 (K-Line, KWP2000) | 7 (иногда 15) | ВАЗ, многие европейские и азиатские машины 2000-х |
| SAE J1850 VPW | 2 | GM, Chrysler до CAN |
| SAE J1850 PWM | 2, 10 | Ford до CAN |
Протоколы, которые поддерживает адаптер на чипе ELM327, перечислены в документации ELM327 (откроется в новой вкладке).
Где находится диагностический разъём
Стандарт требует, чтобы разъём был в салоне, в зоне досягаемости с места водителя. Чаще всего он:
- под панелью приборов слева от рулевой колонки или над педалями;
- за крышкой или заглушкой в нижней части панели;
- в центральной консоли, за пепельницей или под крышкой отсека;
- реже — за крышкой блока предохранителей.
Если не нашли — посмотрите раздел «Диагностический разъём» в руководстве по эксплуатации или ищите 16-контактную трапециевидную колодку с двумя рядами гнёзд.
Сканер не подключается: проверка мультиметром
-
Питание. Включите зажигание. Между контактами 16 и 4 (и 16 и 5) должно быть напряжение аккумулятора. Нет — проверьте предохранитель. Разъём обычно защищён вставкой, общей с приборной панелью или аудиосистемой. Что указано в руководствах для моделей с таблицами на сайте:
Модель Предохранитель Что ещё на нём Лада Гранта F23, 5 А Приборка; на Гранте FL ещё иммобилайзер Форд Фокус 2 F46 (ранняя схема 37–86) или F107 (поздняя 100–143), 10 А Приборная панель, постоянное питание Рено Логан 2 и Сандеро 2 Место 34; номинал руководство не указывает Разъём аудиосистемы Для других машин номер ищите в таблице блока предохранителей своей модели.
-
Масса. Между контактами 4 и 5 и кузовом — практически ноль ом.
-

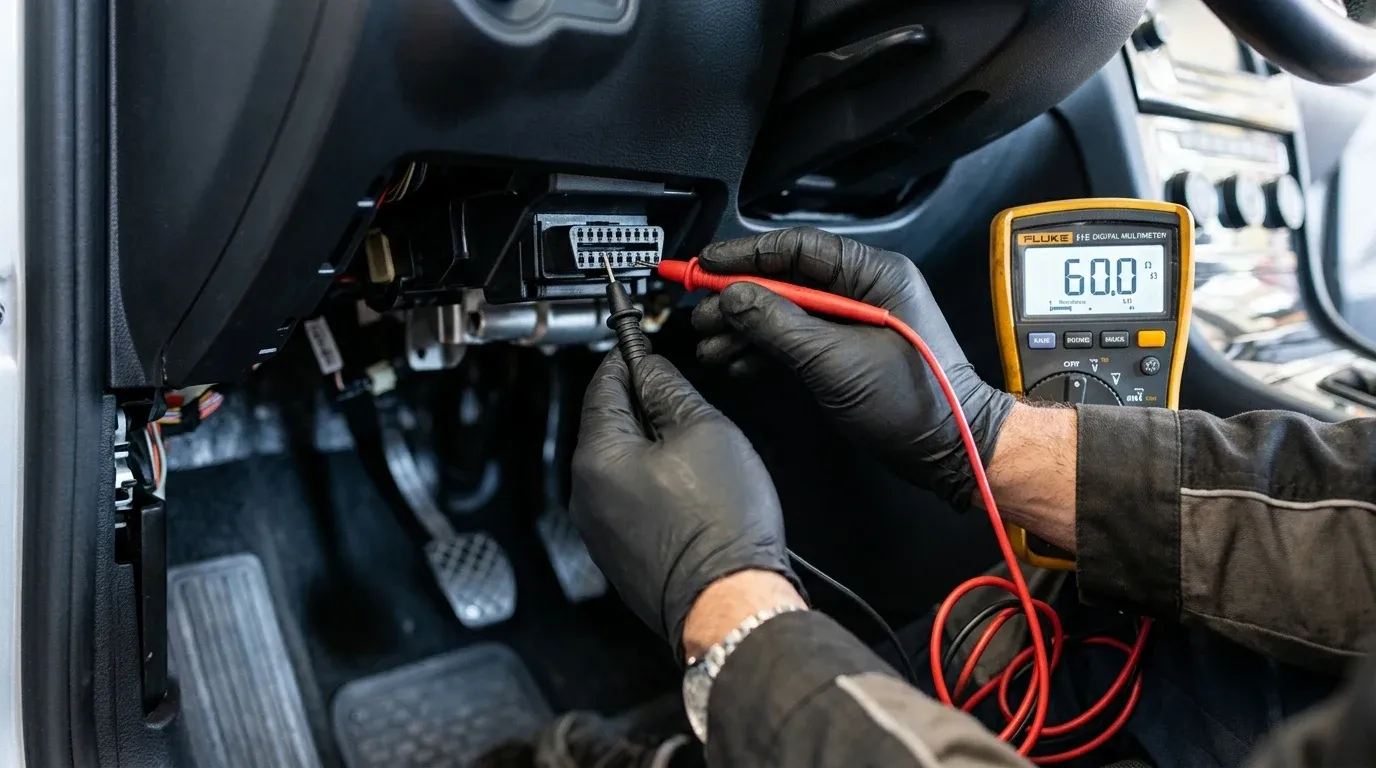

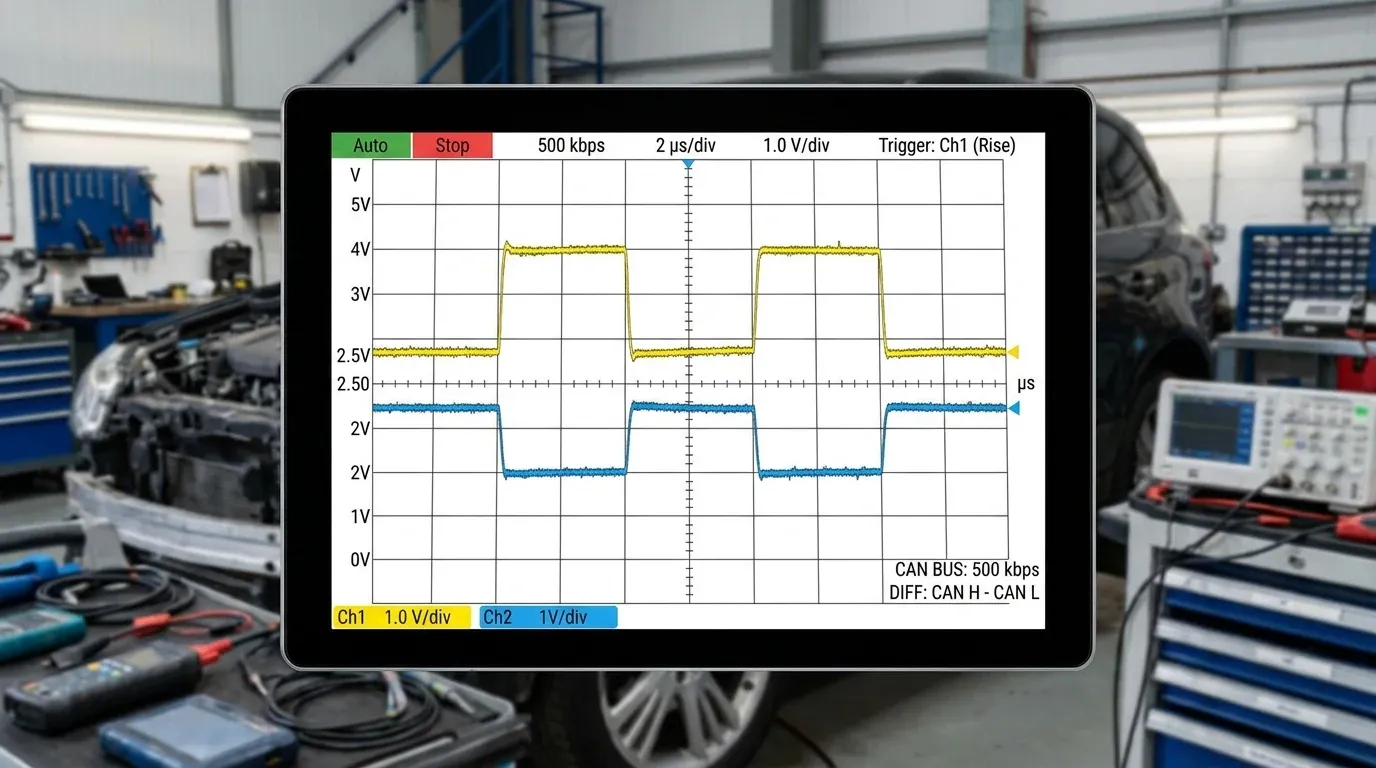

CAN (если машина на CAN). Отключите минус АКБ на несколько минут и измерьте сопротивление между 6 и 14. Около 60 Ом — два терминатора по 120 Ом на месте; около 120 Ом — обрыв к одному концу шины; близко к нулю — замыкание. У машин со шлюзом диагностический разъём может быть подключён к отдельной ветке — тогда значение подтверждают по схеме. Подробнее — в статье про проверку CAN и материале Texas Instruments (откроется в новой вкладке).
-
Контакты колодки. Отогнутые или утопленные гнёзда — частая причина «нет связи». Не вставляйте толстые щупы: они разжимают клеммы.
| Что видно | Где искать |
|---|---|
| Адаптер не светится | Контакт 16, предохранитель, масса 4/5 |
| Адаптер светится, нет связи ни с одним блоком | Протокол, программа, зажигание, шина CAN или K-Line — см. U0001 |
| Другие блоки отвечают, двигатель — нет | Питание и масса ЭБУ двигателя — см. U0100 |
| Двигатель читается, ABS и подушки нет | Нужна программа с заводскими протоколами марки |
| Связь пропадает при работе | Плохой контакт в колодке, дешёвый клон адаптера |
Что подключать к разъёму
Адаптер ELM327 и программа на телефоне закрывают чтение и сброс ошибок двигателя и живые данные. Как выбрать адаптер — в статье Как выбрать ELM327, программу — в обзоре программ для диагностики на Android. Для ВАЗ — OpenDiag.
Не оставляйте адаптер в разъёме на долгую стоянку: часть адаптеров потребляет ток постоянно и разряжает аккумулятор.
Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.
Часто задаваемые вопросы (FAQ)
Какой контакт OBD-II — плюс?
Контакт 16 — постоянный плюс аккумулятора. Массы — 4 (масса кузова) и 5 (сигнальная масса).
Почему ELM327 не включается в разъёме?
Нет питания на контакте 16 или массы на 4/5. Чаще всего перегорел предохранитель разъёма — обычно он общий с приборной панелью или аудиосистемой. По руководствам: Лада Гранта — F23 (5 А, приборка и диагностический разъём), Форд Фокус 2 — F46 или F107 в зависимости от схемы блока (10 А, приборная панель и разъём OBD), Рено Логан 2 и Сандеро 2 — место 34 (диагностический разъём и разъём аудиосистемы). Проверьте напряжение мультиметром между 16 и 4.
Почему сканер не видит ABS или подушки, хотя двигатель читает?
Двигатель обязан отвечать по стандартному протоколу OBD-II, а остальные блоки — нет. Для них нужны программа и адаптер, которые знают заводской протокол вашей марки, а иногда и другие линии разъёма.
Есть ли разъём OBD-II на старых машинах?
Обязательным он стал в США с 1996 модельного года, в Европе для бензиновых машин — с 2001 года (EOBD). На ВАЗ стандартный 16-контактный разъём с K-Line стоит на инжекторных машинах начиная с 2000-х, на более ранних встречались другие колодки.
