Ошибка P0420: причины низкой эффективности катализатора и ремонт

Диагностический код P0420 (Catalyst System Efficiency Below Threshold — Bank 1) — один из самых частых кодов стандарта OBD-II (SAE J2012) в практике автодиагноста. Он однозначно сигнализирует: блок управления двигателем (ECM/PCM) зафиксировал падение окислительно-восстановительной эффективности нейтрализатора в первом банке цилиндров ниже заложенного в калибровках экологического лимита.

На моторах с рядным расположением цилиндров (R3, R4, R5, R6) всегда присутствует только один банк — Bank 1. На V-образных двигателях (V6, V8) кодом P0420 обозначается катализатор той стороны блока, где расположен цилиндр №1 (противоположная сторона контролируется кодом P0430).

---

Экспресс-паспорт неисправности P0420

---

Как ЭБУ определяет неисправность: логика теста катализатора (Catalyst Monitor)

Современный трехкомпонентный каталитический нейтрализатор (TWC — Three-Way Catalytic Converter) выполняет две базовые задачи:

1. Восстановление оксидов азота (NOₓ): отщепление молекул кислорода с получением безвредного азота (N₂).
2. Доокисление токсичных углеводородов (CH) и угарного газа (CO): реакция с кислородом с образованием углекислого газа (CO₂) и водяного пара (H₂O).

Для протекания этих процессов активный слой нейтрализатора (промывочное покрытие washcoat) содержит оксид церия (CeO₂). Оксид церия работает как аккумулятор кислорода: при богатой смеси он отдает накопленный кислород для дожигания CO и CH, а при бедной смеси забирает избыточный кислород из выхлопных газов, восстанавливая Ce₂O₃ обратно в CeO₂.

Алгоритм расчета коэффициента переключения (Switch Ratio)

В выпускной системе установлены два датчика кислорода:

• B1S1 (Upstream, датчик до катализатора): непрерывно отслеживает состав смеси, выходящей из камер сгорания. Напряжение циркониевого датчика постоянно скачет от 0.1 В (бедная смесь) до 0.9 В (богатая смесь) с частотой около 1–2 Гц на оборотах 2000–2500 об/мин.
• B1S2 (Downstream, датчик после катализатора): оценивает выхлопные газы, прошедшие сквозь каталитическую матрицу.

Если катализатор исправен и активный слой насыщен церием, все колебания свободного кислорода полностью поглощаются и демпфируются в сотах. Напряжение второго датчика кислорода B1S2 сглаживается и представляет собой почти горизонтальную прямую в диапазоне 0.60–0.75 В.

Исправный катализатор:
B1S1 (до ката):   /\/\/\/\/\/\/\/\/\  (активная синусоида 0.1В - 0.9В)
Катализатор:      [ Буфер кислорода CeO2 поглощает пульсации ]
B1S2 (после ката): ------------------  (стабильный уровень 0.65В - 0.72В)

Мертвый катализатор (код P0420):
B1S1 (до ката):   /\/\/\/\/\/\/\/\/\  (синусоида 0.1В - 0.9В)
Катализатор:      [ Соты оплавлены или отравлены, емкость = 0 ]
B1S2 (после ката): /\/\/\/\/\/\/\/\/\  (синхронно повторяет сигнал B1S1)

Блок управления рассчитывает отношение количества фронтов переключения второго датчика к первому (Switch Ratio = N(B1S2) / N(B1S1)). В исправной системе это соотношение стремится к нулю (менее 0.15–0.2). Когда емкость катализатора падает, отношение превышает критический порог 0.70–0.80. Если это состояние подтверждается в ходе двух последовательных ездовых циклов, ЭБУ заносит в энергонезависимую память флаг ошибки P0420 и включает лампу Check Engine.

---

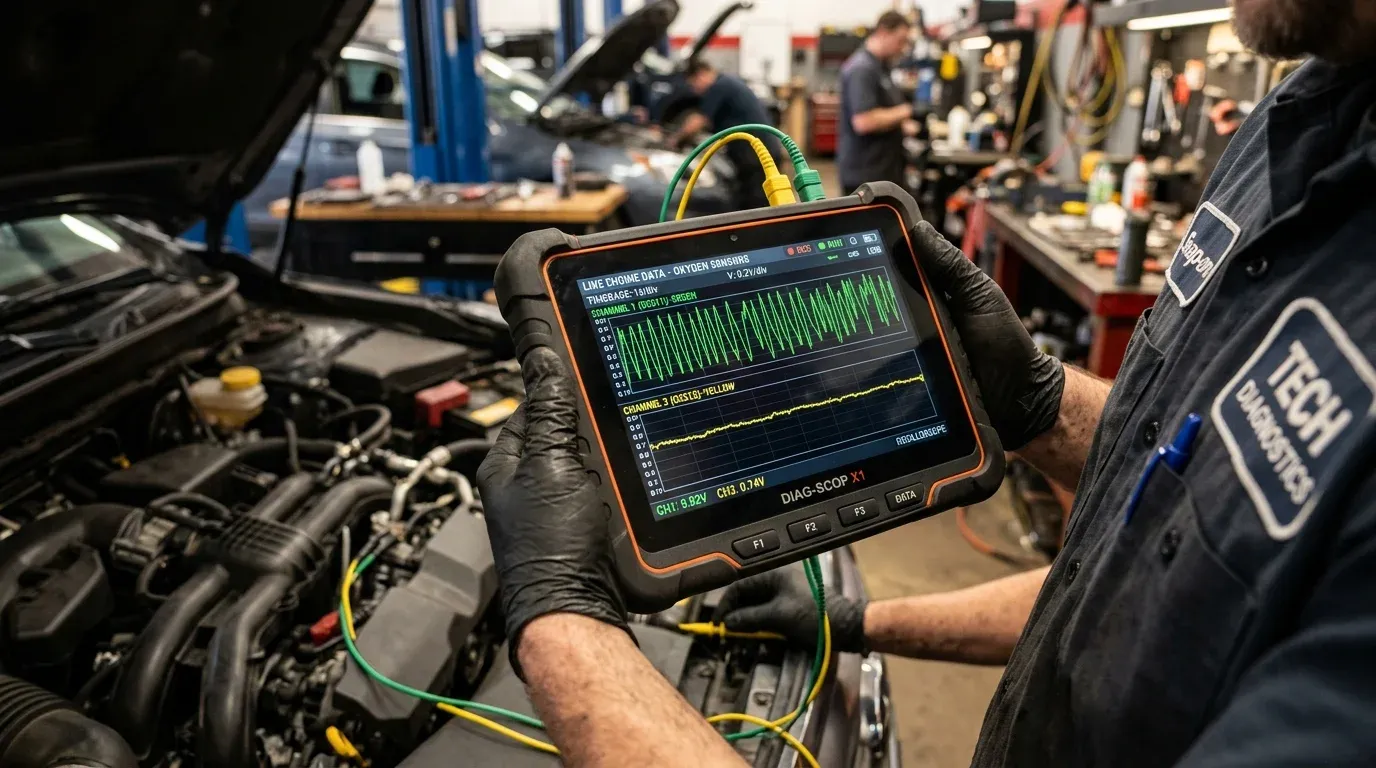

Диагностика по графикам Live Data: расшифровка осциллограмм

Для полноценной проверки не требуется снимать выхлопную систему на первом этапе. Достаточно подключить сканер (Car Scanner Pro, Launch, VCDS, Сканматик 2 Pro) и вывести графики параметров двух датчиков:

Методика проведения ездового теста:

1. Прогрейте мотор до рабочей температуры антифриза (не ниже +85 °C).
2. Выедьте на свободный ровный участок дороги.
3. Зафиксируйте передачу (3-я или 4-я МКПП либо режим ручного переключения АКПП/вариатора).
4. Удерживайте постоянную скорость с оборотами коленвала 2200–2500 об/мин на протяжении 3–5 минут без рывков педали газа.
5. Наблюдайте за напряжением:
   • Норма: B1S1 рисует 8–10 колебаний за 10 секунд; B1S2 плавно дрейфует около 0.65–0.70 В без резких провалов к 0.1 В.
   • Катализатор деградировал: B1S2 с минимальным запаздыванием (менее 100–200 мс) повторяет амплитуду и форму волны B1S1. Это прямое доказательство потери химической активности.

---

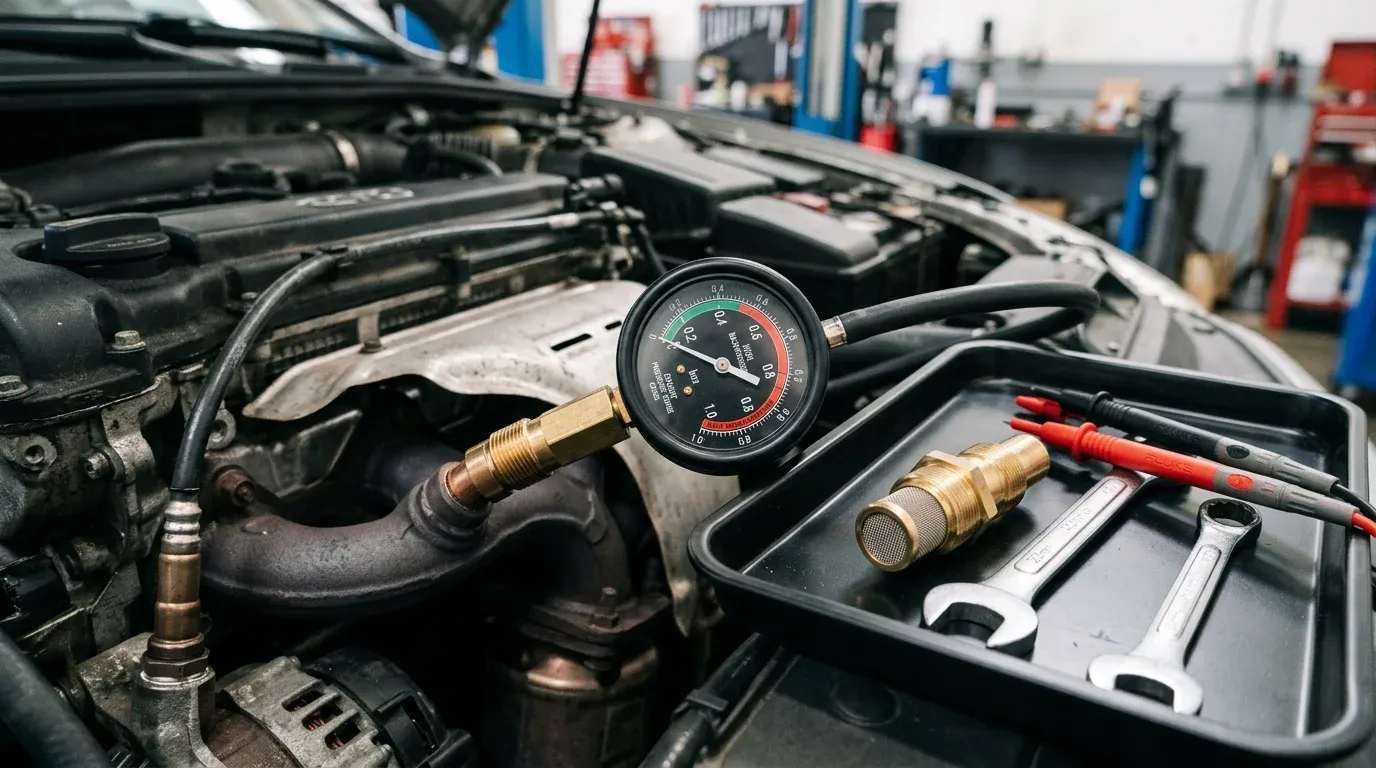

Проверка противодавления выпуска манометром

Низкая химическая эффективность не всегда означает физическое разрушение сот. Но если автомобиль потерял приемистость на высоких оборотах, мотор «задыхается» после 3500 об/мин или коробка переключается вниз при малейшем подъеме — соты катализатора могли оплавиться, спечься в глухую пробку или осыпаться в нижний конус.

Пошаговый алгоритм механического замера:

1. Дайте выхлопной системе остыть до безопасной температуры (+40…+50 °C).
2. Выкрутите первый датчик кислорода B1S1 специальной разрезной головкой на 22 мм.
3. Вкрутите в резьбовое отверстие порта переходник с термостойким шлангом и манометром противодавления со шкалой до 1.0 бар (0–15 psi).
4. Запустите мотор на холостом ходу:
   • Эталонная норма: стрелка манометра лежит около 0.00–0.03 бар.
5. Плавно поднимите обороты до 2500–3000 об/мин и удерживайте их:
   • Исправный тракт: давление не должно превышать 0.10–0.14 бар (до 2.0 psi).
   • Критический засор / оплавление: давление подскакивает выше 0.25–0.40 бар. При таких значениях газы не успевают покидать цилиндры, растет температура в камерах сгорания, и дальнейшая езда приведет к прогару выпускных клапанов и перегреву ГБЦ.

---

Диагностическая матрица: ложные причины ошибки P0420

Прежде чем приговаривать дорогостоящий каталитический нейтрализатор, исключите смежные неисправности, провоцирующие ложный код P0420:

Неисправный узел	Физическая суть дефекта	Как проверить	Решение
Гофра глушителя / стык фланца	Эжекционный подсос атмосферного воздуха перед датчиком B1S2	Дымогенератор в выхлопную трубу (заглушив выход тряпкой) под давлением 0.5 бар	Переварка эластичной гофры, замена графитового кольца
Отравление датчика B1S2	Замыкание сигнальной цепи на массу, трещина подогревателя	Проверить цепь питания подогревателя мультиметром и состояние силовых предохранителей; R_подогрева = 9–16 Ом; опорное напряжение на разъеме = 0.45 В	Замена второго датчика кислорода
Пропуски зажигания (P0300)	Несгоревшее топливо догорает в сотах катализатора, разрушая церий	Чтение счетчиков Misfire по цилиндрам в сканере	Замена катушек зажигания, свечей, промывка форсунок
Масложор двигателя (более 500 мл / 1000 км)	Соединения фосфора и цинка из присадок масла застекляют соты	Эндоскопия клапанов и поршневой на предмет нагара	Ремонт ЦПГ, замена маслосъемных колпачков
Негерметичность форсунок	Переобогащение смеси, падение остаточного давления топлива	Замер падения давления в рампе на заглушенном авто	Ультразвуковая чистка форсунок или замена

---

Варианты ремонта: инженерный разбор решений

При подтвержденной деградации или оплавлении сот катализатора у владельца есть четыре инженерных пути решения проблемы:

1. Установка ремонтного металлического катализатора (Евро-4 / Евро-5)

Оптимальный технический способ сохранить заводскую экологию автомобиля без вони несгоревшего бензина в салоне и без изменения заводского ПО.

• Конструкция: стальной спиральный картридж с плотностью ячеек 300–400 cpsi, ввариваемый аргоном в родной корпус нейтрализатора.
• Плюсы: металлическая основа не боится вибраций, термоударов от луж и физически не способна осыпаться керамической крошкой в мотор.
• Минусы: качественные картриджи с реальным напылением платиновой группы дороги; дешевые китайские блоки за 3000–5000 рублей выгорают через 5000–10000 км с повторным появлением P0420.

2. Установка пламегасителя с программным переводом на нормы Евро-2

Самый распространенный способ в постгарантийном обслуживании.

• Суть метода: выбитые соты заменяются прямоточным пламегасителем (коллекторным или магистральным) из нержавеющей стали AISI 304 / 409 с набивкой из кремнеземного волокна и проволочной оплетки.
• Программная часть: в калибровках ЭБУ отключается опрос второго датчика кислорода B1S2, маска ошибок P0420/P0430 и подсистема Catalyst Readiness Monitor.
• Важно: просто заглушить ошибку в маске без отключения катамонитора недопустимо — блок управления будет пытаться вводить скрытые топливные коррекции, искажая смесеобразование.

3. Механическая обманка лямбда-зонда с миникатализатором

Втулка из латуни или нержавейки с интегрированной миниатюрной таблеткой каталитического напыления, вкручиваемая между выхлопной трубой и датчиком B1S2.

• Где работает: на автомобилях стандартов Евро-3 и ранних Евро-4 (до 2008–2010 годов выпуска).
• Где НЕ работает: на моторах Евро-5 и Евро-6 с быстрыми широкополосными датчиками и сложными алгоритмами ЭБУ (Siemens Simos, Bosch ME17.9.71, Delphi). Блок вычисляет обманку по запаздыванию отклика при торможении двигателем и фиксирует ошибку P0139 (Slow Response) или P0140 (No Activity).

---

Пошаговая инструкция локализации неисправности P0420

1. Считайте стоп-кадр (Freeze Frame) сканером: подключите диагностический прибор через разъем OBD-2 (подойдет и проверенный адаптер ELM327 v1.5) и зафиксируйте, на какой скорости, нагрузке и температуре ОЖ зарегистрирован код P0420.
2. Проверьте сопутствующие ошибки: если в блоке висят коды пропусков зажигания P0300, бедной/богатой смеси (P0171/P0172) или подогрева лямбды (P0135/P0141), сначала устраните их. В 50% случаев после исправления смеси P0420 перестает появляться.
3. Осмотрите выхлоп на подъемнике: проверьте целостность гофры и отсутствие черных следов копоти по стыкам фланцев и резьбе датчиков.
4. Запустите тест лямбда-зондов на прогретом моторе: проверьте, дрейфует ли второй датчик на 2500 об/мин ровной полосой или колеблется параллельно первому.
5. Выполните оптическую эндоскопию: выкрутите верхний датчик и осмотрите состояние сот. При обнаружении раковин, вспучивания, оплавления или выкрошенных фрагментов катализатор подлежит немедленному удалению во избежание повреждения цилиндров.
