Предохранители и реле Лада Веста (Vesta SW Cross): салон и под капотом
Полная схема блоков предохранителей и реле Лада Веста (Lada Vesta, SW Cross, Sport): расшифровка салонного и подкапотного блоков, предохранитель прикуривателя, бензонасоса и печки.
Самое важное из статьи:
- Салонный монтажный блок (BCM): Расположен в панели приборов слева от рулевой колонки за декоративной крышкой вещевой ниши. Содержит от 45 до 55 мини-предохранителей (в зависимости от года и комплектации) и 9 микрореле силовых потребителей.
- Предохранитель прикуривателя и розеток 12V: За переднюю розетку и прикуриватель отвечает предохранитель F41 номиналом 20А (желтый корпус). За дополнительную розетку 12V в багажном отделении универсалов SW / SW Cross отвечает предохранитель F55 на 15А (синий корпус).
- Подкапотный монтажный блок: Находится в моторном отсеке рядом с АКБ у левого брызговика. Содержит силовые плавкие вставки высокой мощности (JCase / Maxi до 70А на ЭУР, генератор и обогрев лобового стекла), реле вентилятора радиатора, стартера и системы управления двигателем.
- Коварная особенность комплектаций Luxe (блок EMM): Цепи ДХО, габаритов и поворотников защищены не классическими плавкими вставками, а электронными транзисторными ключами блока EMM. Установка дешевых LED-ламп без обманки или КЗ в патроне уводит блок в аппаратную защиту (ошибка по току), требуя сброса через диагностический софт ddt4all или замену микросхемы.
Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.
Электрическая архитектура семейства Lada Vesta (ВАЗ-2180, SW, Cross, Sport) спроектирована на платформе Lada B/C с широкой интеграцией компонентов альянса Renault-Nissan. В отличие от автомобилей классического семейства ВАЗ (2110, Приора, Калина), в Весте разделение силовых и слаботочных цепей выполнено по современным европейским стандартам безопасности: под капотом сосредоточены силовые предохранители и реле силовых агрегатов, а салонный блок глубоко интегрирован с модулями кузовной электроники BCM и EMM.
Внезапный отказ стеклоочистителей в снегопад, отключение розетки прикуривателя при подключении насоса или внезапная тишина бензонасоса при повороте ключа — типовые ситуации, требующие оперативной локализации сгоревшей плавкой вставки. Ниже приведена полная заводская детализация обоих монтажных блоков, номиналы токов, цветовая маркировка и аппаратные методы экспресс-проверки.
1. Расположение монтажных блоков на Лада Веста
В бортовой сети автомобиля используется два ключевых распределительных блока:
- Салонный монтажный блок предохранителей и реле:
- Где находится: Внутри салона, с левой стороны передней панели, непосредственно под блоком корректора фар и кнопкой открывания багажника (в зоне левого колена водителя).
- Доступ: Закрыт пластиковой декоративной крышкой с вещевой нишей. Снизу крышка удерживается тремя поворотными пластиковыми замками, сверху — упругими металлическими клипсами. На оборотной стороне крышки нанесен заводской оттиск схемы с пиктограммами и закреплен пластиковый пинцет для извлечения предохранителей формата Mini.
- Подкапотный монтажный блок (моторный отсек):
- Где находится: В моторном отсеке с левой стороны по ходу движения (между аккумуляторной батареей и левой чашкой амортизаторной стойки).
- Доступ: Закрыт герметичным пластиковым кожухом на двух боковых защелках. Внутри скомпонованы мощные силовые предохранители номиналом от 25А до 70А, а также реле высокой нагрузки (стартер, муфта кондиционера, вентилятор СОЖ).
2. Салонный блок предохранителей (расшифровка и номиналы)
В салонном блоке применяются компактные ножевые предохранители стандарта Mini (тип APM/ATM). Цветовая кодировка строго регламентирована стандартом DIN:
- 🟤 Коричневый: 5А
- 🔴 Красный: 10А
- 🔵 Синий: 15А
- 🟡 Желтый: 20А
- ⚪ Белый / Прозрачный: 25А
- 🟢 Зеленый: 30А

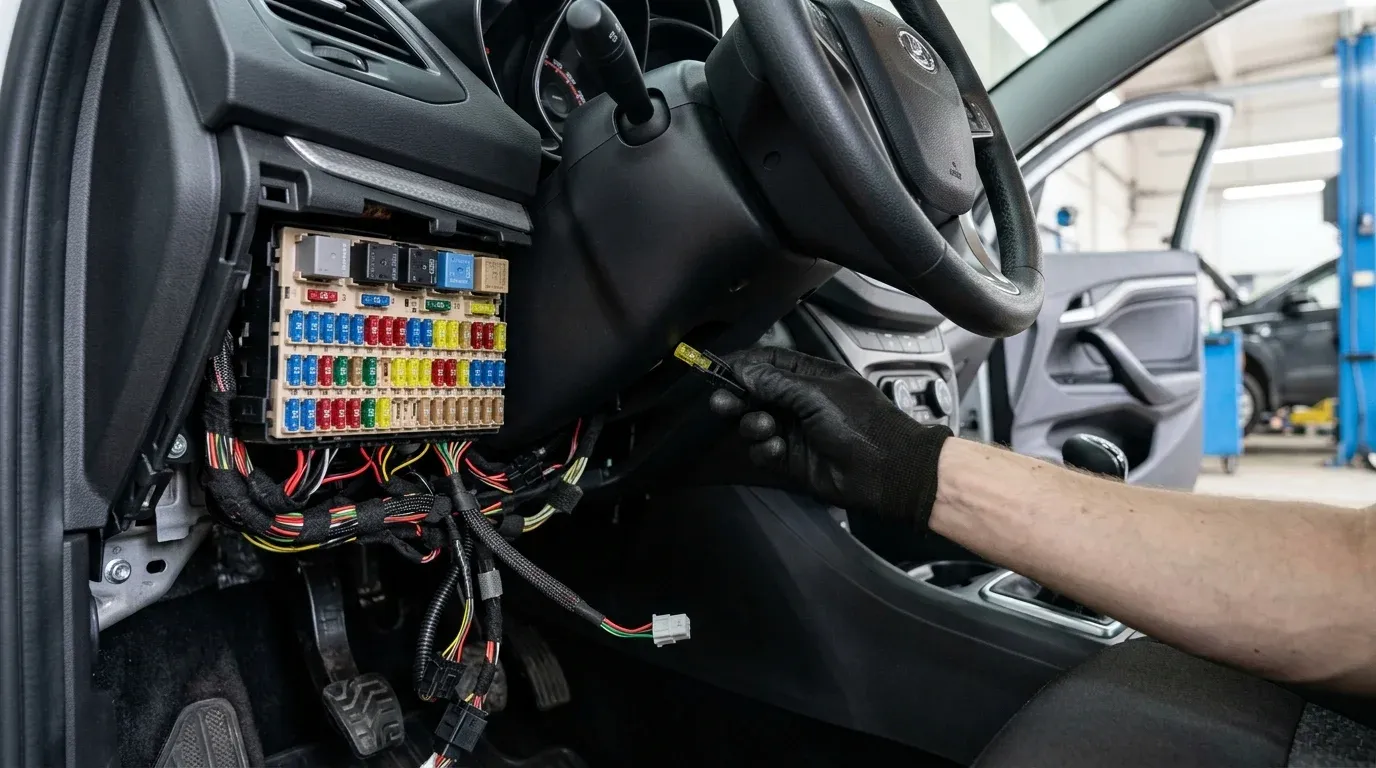

Рис. 1. Монтажный блок предохранителей в салоне Лада Веста (зона левого колена водителя). Ряды ножевых вставок формата Mini и верхняя гребенка реле.
Ниже представлена полная таблица назначения предохранителей основного салонного блока для автомобилей Lada Vesta и Vesta SW Cross (2015–2022 годов выпуска):
| Обозначение | Номинал (А) | Цвет корпуса | Защищаемые электрические цепи и потребители | Характерные симптомы перегорания |
|---|---|---|---|---|
| F1 | 15A | 🔵 Синий | Электродвигатель омывателя ветрового стекла | Не подается омывающая жидкость на стекло (моторчик не гудит) |
| F2 | 5A / 30A | 🟤 / 🟢 | Левый подрулевой переключатель (цепи наружного освещения) | Не переключается свет фар, габариты |
| F3 | 10A | 🔴 Красный | Лампа дальнего света (левая фара, базовая комплектация) | Не горит левый дальний свет |
| F4 | 5A / 30A | 🟤 / 🟢 | Силовое питание левого подрулевого рычага | Отказ переключения указателей поворота |
| F5 | 15A | 🔵 Синий | Блок управления подогревом передних кресел | Не включается обогрев сидений водителя/пассажира |
| F6 | 5A | 🟤 Коричневый | Правые габаритные огни (передний и задний фонарь) | Не горит правый габарит |
| F7 | 5A | 🟤 Коричневый | Левые габаритные огни (передний и задний фонарь) | Не горит левый габарит |
| F8 | 5A | 🟤 Коричневый | Задний противотуманный фонарь (ЗПТО) | Не включается задняя противотуманка |
| F9 | 3A / 5A | Фиолетовый | Боковой повторитель указателя поворота (правое зеркало) | Не мигает правый повторитель в зеркале |
| F10 | 5A | 🟤 Коричневый | Селектор роботизированной коробки передач (АМТ) | Селектор АМТ заблокирован, индикация передачи пропадает |
| F11 | 10A | 🔴 Красный | Лампа ближнего света (левая блок-фара) | Не светит левый ближний свет |
| F12 | 15A | 🔵 Синий | Силовая цепь указателей поворота и аварийной сигнализации | Не работают поворотники и кнопка аварийки |
| F13 | 10A | 🔴 Красный | Блок кузовной электроники (BCM — логическое питание) | Сбои центрального замка, салонного освещения |
| F14 | 10A | 🔴 Красный | Выключатель сигналов торможения (концевик педали тормоза) | Не загораются стоп-сигналы при нажатии педали |
| F15 | 5A | 🟤 Коричневый | Датчик дождя, датчик света, электрокорректор фар | Корректор фар не реагирует на регулировочное колесо |
| F16 | 5A | 🟤 Коричневый | Вторая сигнальная группа концевика педали тормоза (ЭБУ) | Ошибка рассогласования педали тормоза в моторном блоке |
| F17 | 5A | 🟤 Коричневый | Подсветка вещевого ящика (бардачка), багажника, порогов | Темнота в бардачке и багажном отсеке |
| F18 | 3A / 5A | Фиолетовый | Боковой повторитель указателя поворота (левое зеркало) | Не мигает левый повторитель в зеркале |
| F19 | 10A | 🔴 Красный | Лампа ближнего света (правая блок-фара) | Не светит правый ближний свет |
| F20 | 5A | 🟤 Коричневый | Электрообогрев наружных зеркал заднего вида | Зеркала не оттаивают от наледи и дождя |
| F21 | 15A | 🔵 Синий | Блок управления пассивной безопасностью (SRS Airbag) | Лампа неисправности подушек безопасности на щитке |
| F22 | 5A | 🟤 Коричневый | Комбинация приборов (постоянное питание клеммы 30) | Сброс суточного пробега, часы обнуляются |
| F23 | 5A | 🟤 Коричневый | Комбинация приборов (сигнал зажигания клеммы 15) | Приборная панель не просыпается при включении зажигания |
| F24 | 5A | 🟤 Коричневый | Терминал ЭРА-ГЛОНАСС, микрофон потолочного модуля | Красный индикатор сбоя связи ЭРА-ГЛОНАСС |
| F25 | 5A | 🟤 Коричневый | Блок курсовой устойчивости ESP / ABS (логика) | Загорается гирлянда ламп ABS/ESP на панели |
| F26 | 15A | 🔵 Синий | Электробензонасос (топливный модуль в баке) | Двигатель крутит, но не заводится; нет гула бензонасоса |
| F27 | 5A | 🟤 Коричневый | Блок ультразвуковых парктроников (помощь при парковке) | Парктроник молчит при включении задней передачи |
| F28 | 5A | 🟤 Коричневый | Электроусилитель рулевого управления (сигнал запуска ЭУР) | Тугой руль, ошибка по связи с усилителем |
| F32 | 10A | 🔴 Красный | Обогрев лобового стекла (цепь управления), лампа заднего хода | Не включаются огни заднего хода, кнопка обогрева лобового |
| F33 | 5A | 🟤 Коричневый | Логика контроллера стеклоподъемников | Стеклоподъемники не реагируют на клавиши |
| F34 | 5A | 🟤 Коричневый | Датчик угла поворота руля (SAS), кнопки круиз-контроля | Не работает круиз-контроль и лимитер скорости |
| F35 | 5A | 🟤 Коричневый | Блок переключателей на водительской двери | Не регулируются боковые зеркала |
| F36 | 15A | 🔵 Синий | Аудиосистема / ММС, диагностический разъем OBD-2 | Не включается магнитола, сканер OBD-2 не видит питание 12V |
| F39 | 10A | 🔴 Красный | Дневные ходовые огни (ДХО, комплектации без EMM) | Не горят лампы ходовых огней |
| F41 | 20A | 🟡 Желтый | Передний прикуриватель / розетка 12V консоли | Не работает прикуриватель, нет зарядки смартфона |
| F42 | 20A | 🟡 Желтый | Силовое питание блока кузовной электроники ВСМ | Отказ центрального замка, стеклоочистителей |
| F43 | 20A | 🟡 Желтый | Электроприводы дверных замков (актуаторы блокировки) | Двери не закрываются с пульта и кнопки в салоне |
| F44 | 30A | 🟢 Зеленый | Силовое питание электростеклоподъемников | Все стекла намертво заблокированы |
| F45 | 30A | 🟢 Зеленый | Электродвигатель вентилятора отопителя (печка) | Не дует воздух из дефлекторов на любой скорости обдува |
| F46 | 30A | 🟢 Зеленый | Электродвигатель стеклоочистителя (дворники) | Дворники замерли посреди лобового стекла |
| F49 | 25A | ⚪ Белый | Противотуманные фары (ПТФ) и фонари подсветки номера | Не включаются передние туманки |
| F55 | 15A | 🔵 Синий | Розетка 12V в багажном отделении (Vesta SW / SW Cross) | Нет питания на розетке в багажнике |
3. Блок реле в салоне автомобиля
В верхней части салонного блока смонтирована гребенка электромагнитных реле (микрореле стандартов ISO):
| Позиция | Маркировка на схеме | Коммутируемый силовой узел | Признаки отказа реле |
|---|---|---|---|
| K1 | Главное реле зажигания (К15R) | Подача питания на подогревы кресел и вспомогательное оборудование | Нет подогрева сидений при включенном зажигании |
| K2 | Резерв | Свободное гнездо (зависит от комплектации) | — |
| K3 | Реле обогрева заднего стекла | Силовая линия нагревательных нитей заднего стекла и зеркал | Заднее стекло не очищается от конденсата и наледи |
| K4 | Реле стеклоподъемников | Силовое питание клавиш подъема стекол | Стекла опускаются рывками или не реагируют |
| K5 | Реле вентилятора печки | Подача силового плюса на мотор отопителя | Вентилятор печки не запускается ни на одном режиме |
| K6 | Реле задних стеклоподъемников | Блокировка и подача питания на задние двери | Задние пассажирские стекла заблокированы |
| K7 | Реле электробензонасоса | Силовая цепь погружного насоса в топливном баке | Стартер бодро крутит, мотор не схватывает, насос молчит |
| K8 | Реле аксессуаров (ACC) | Розетки 12V, прикуриватель, мультимедиа | Нет питания на розетках до запуска мотора |
| K9 | Реле противотуманных фар | Силовая цепь ламп передних ПТФ H16 | Противотуманные фары не загораются |
4. Подкапотный монтажный блок (силовые цепи и реле)
В моторном отсеке установлены силовые предохранители картриджного типа JCase и мощные ножевые вставки Maxi-Fuse, рассчитанные на токи короткого замыкания до 70 Ампер.
| № на схеме | Номинал (А) | Защищаемый агрегат / электрическая цепь | Инженерные примечания |
|---|---|---|---|
| 60 | 40A | Гидроблок антиблокировочной системы тормозов (ABS / ESP) | Питание электромотора насоса гидромодулятора ABS |
| 61 | 70A | Электроусилитель руля (ЭУРУ) | Силовой ввод питания электромотора усилителя на рулевой колонке |
| 62 / 63 | 60A / 70A | Генераторная установка (силовая шина зарядки) | При перегорании полностью пропадает зарядка АКБ (лампа аккумулятора) |
| 64 / 68 | 60A | Главная распределительная шина клеммы 30S | Подает постоянный силовой плюс в салонный блок |
| 65 / 69 | 60A | Электрообогрев ветрового (лобового) стекла | Полный подогрев всей сетки нитей лобового стекла |
| 66 / 70 | 70A | Блок управления роботизированной коробкой (АМТ / вариатор) | Силовое питание актуаторов переключения передач и выжима сцепления |
| 67 | 40A | Электровентилятор охлаждения радиатора двигателя | При выходе из строя мотор моментально перегревается в пробке |
| 74 | 15A | Электромагнитная муфта компрессора кондиционера | Не притягивается прижимная пластина компрессора A/C |
| 80 | 7.5A / 10A | Нагреватели датчиков кислорода (лямбда 1 и 2), клапан адсорбера КПА, фазорегулятор | При сгорании выскакивают ошибки P0135, P0141, P0443, P0011 |
| 84 | 25A | Электронный блок управления ABS/ESP (клапаны) | Отключение систем курсовой устойчивости и антибукса |
| 85 | 10A | Звуковой сигнал (клаксон) и сирена штатной сигнализации | Автомобиль не подает звуковой сигнал с руля |
| 86 | 5A | Управляющая обмотка реле обогрева ветрового стекла | Цепь управления включением секций подогрева |
Подкапотные реле:
- R1 / R3: Силовые реле включения обогрева лобового стекла (разделено на левую и правую полусекции по 30А во избежание просадки напряжения).
- R2 / R7: Реле малой и высокой скорости вращения вентилятора радиатора охлаждения.
- R4: Реле тягового реле стартера (втягивающее устройство).
- R5: Главное реле системы впрыска (КСУД / ЭБУ двигателя).
- R6: Реле электромагнитной муфты кондиционера.
- R8: Реле включения звукового сигнала.
5. Скрытые проблемы электрики Лада Веста: опыт автоэлектрика
Алгоритм локализации типовых электронеисправностей Лада Веста
Vesta Diagnostic Protocol
Не работает прикуриватель или розетка в багажнике
Переднее гнездо на консоли
Извлеките предохранитель F41 (20А, желтый). Осмотрите металлические усики внутри гнезда прикуривателя: если они подогнуты неоригинальным штекером, выпрямите их диэлектрической лопаткой при выключенном зажигании.
Розетка багажника (Vesta SW Cross)
Проверьте предохранитель F55 (15А, синий). Если вставка цела, снимите левую обшивку багажника и проверьте колодку массы на кузовной шпильке за колесной аркой.
Стартер крутит, но двигатель не запускается
Проверка подачи питания бензонасоса
При включении зажигания положите палец на корпус реле K7 в салонном блоке. Должен ощущаться отчетливый щелчок. Если реле щелкает, но гула насоса нет, замерьте наличие +12В на 4-пиновом разъеме под подушкой заднего дивана.
Главное реле впрыска R5 (под капотом)
Если сканер OBD-2 не выходит на связь с ЭБУ М86 / Итэлма, проверьте силовое реле R5 под капотом и силовой предохранитель 80 на 10А (питание цепей датчиков и клапанов).
Отказ ДХО и габаритов на комплектациях Luxe (блок EMM)
Причина сбоя
В комплектациях Luxe блок EMM отслеживает сопротивление ламп. При замене штатных ламп W21/5W на дешевые светодиоды микросхема-драйвер фиксирует бросок тока и программно блокирует канал после 5 срабатываний защиты.
Способ восстановления
Верните штатные лампы накаливания. Подключите адаптер ELM327 v1.5 на чипе PIC18F25K80 и через программу ddt4all или ECU Tweaker зайдите в блок EMM_UDS и выполните команду сброса счетчиков замыкания (Clear Short Circuit Counter).
6. Проверка предохранителей мультиметром без извлечения (Метод падения милливольт)
Большинство автовладельцев тратят 20–30 минут, поочередно выдергивая каждый предохранитель пинцетом на ощупь в тесном пространстве педального узла. Профессиональные автоэлектрики проверяют весь блок за 90 секунд, используя встроенные в корпус предохранителя тестовые металлические контакты (Test Points) (подробнее методика описана в руководстве по проверке автомобильных предохранителей мультиметром).

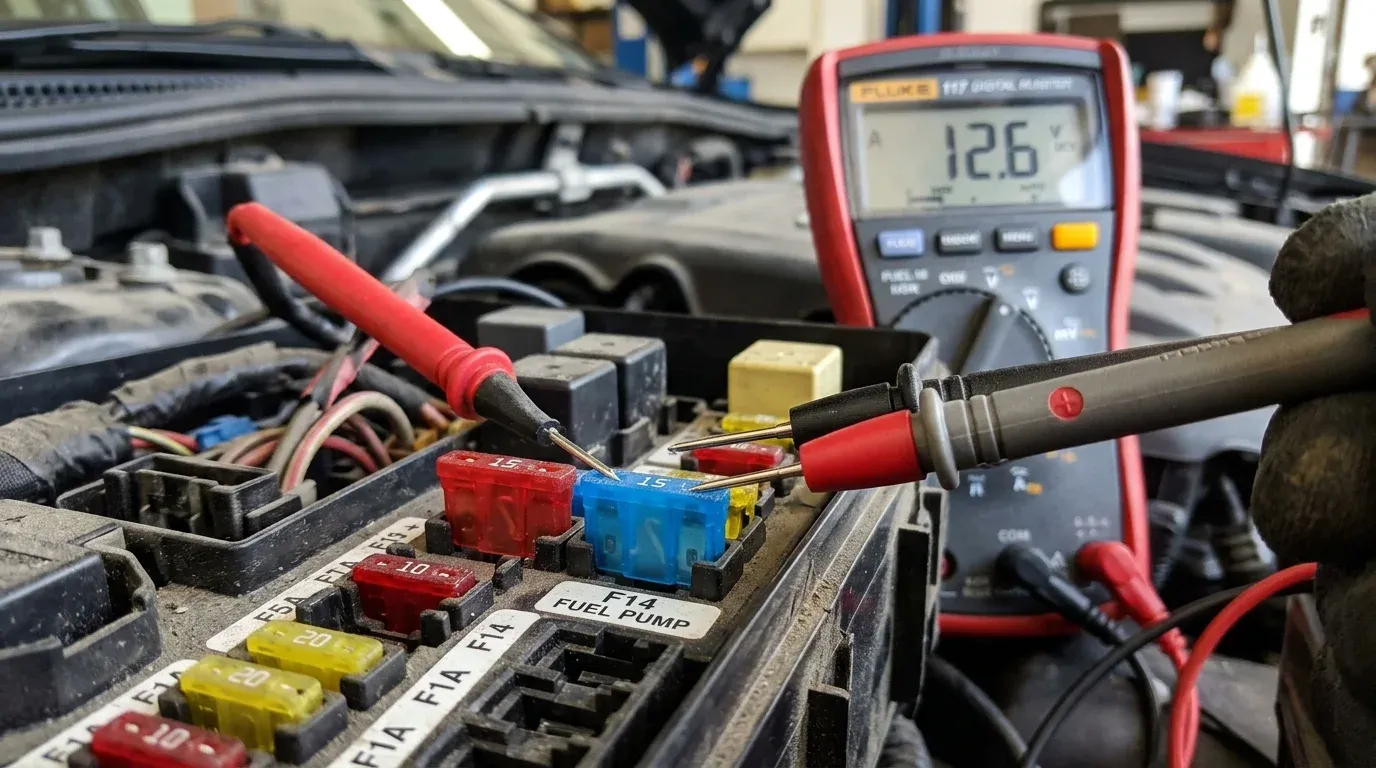

Рис. 2. Экспресс-проверка предохранителя щупами мультиметра через открытые контрольные тест-точки на верхнем торце корпуса.
Пошаговая инструкция экспресс-проверки:
- Включите зажигание автомобиля (ключ в положение II), чтобы активировать питающие шины клемм 15 и ACC.
- Переведите цифровой мультиметр в режим замера постоянного напряжения (DCV) с диапазоном до 20 Вольт (или в режим автоматического выбора диапазона).
- Черный щуп мультиметра зафиксируйте на надежной «массе» кузова (неокрашенный болт крепления дверного ограничителя или металлический кронштейн педального узла).
- Красным игольчатым щупом поочередно коснитесь обеих металлических точек на верхней крышке проверяемого предохранителя:
- Обе точки показывают ~12.4–14.2 В: Предохранитель абсолютно исправен, цепь находится под рабочим напряжением.
- На одной точке 12.4 В, на второй 0.00 В: Предохранитель сгорел. Внутренняя нить разорвана, ток до потребителя не доходит.
- На обеих точках 0.00 В: Цепь в данный момент обесточена (например, не включено соответствующее реле, переключатель света или потребитель работает только при запущенном моторе).
Этот метод исключает риск повреждения пластиковых гнезд блока и выпадения соседних предохранителей, обеспечивая 100% точность диагностики в полевых условиях.
Теги
Схемотехник и специалист по реверс-инжинирингу электронных блоков управления (ECU, BCM, SRS). Более 10 лет опыта аппаратного ремонта плат ЭБУ Bosch EDC16/17, ME7.5, пайки BGA/SMD-компонентов, драйверов форсунок, ключей зажигания и перепрошивки через KESS v2/K-Tag.
❓︎ Часто задаваемые вопросы (FAQ)
Какой предохранитель отвечает за прикуриватель на Лада Веста?
За основной прикуриватель в нижней части центральной консоли отвечает предохранитель F41 номиналом 20 Ампер (желтого цвета), расположенный в салонном монтажном блоке слева от руля. Если у вас универсал Vesta SW или SW Cross и не работает розетка в багажнике, проверяйте предохранитель F55 на 15 Ампер (синий корпус).
Где находится реле и предохранитель бензонасоса Лада Веста?
Цепь электробензонасоса защищена предохранителем F26 (15А, синий) в салонном монтажном блоке. Силовую коммутацию насоса осуществляет электромагнитное реле K7, установленное в этом же салонном блоке. При отсутствии щелчка и гула насоса при включении зажигания проверьте F26 и силовые контакты реле K7.
Почему после замены предохранителя прикуривателя он сразу перегорает?
В 90% случаев причиной является использование автомобильных компрессоров накачки шин с пусковым током свыше 20А либо дешевых штекеров видеорегистраторов/зарядок. Из-за геометрии гнезда прикуривателя Весты боковые контактные лапки неоригинальных штекеров при перекосе замыкают центральный плюсовой вывод на цилиндрический корпус массы, вызывая мгновенное короткое замыкание.
Как открыть крышку салонного блока предохранителей, не сломав крепления?
В нижней части крышки расположены три пластиковых поворотных фиксатора. Плоской отверткой или монетой поверните каждый фиксатор на 90 градусов против часовой стрелки до щелчка, после чего аккуратно потяните нижнюю кромку панели на себя, освобождая верхние направляющие защелки из пазов торпедо.
Почему не горят ДХО или габариты, а все предохранители целы?
На комплектациях Luxe и Exclusive наружным освещением управляет модуль дополнительной кузовной электроники EMM (Extra Module Management). В нем нет плавких предохранителей — цепи защищены твердотельными интеллектуальными ключами VN5E010MH. При коротком замыкании в патроне или установке нестандартных светодиодов блок отключает канал. После устранения замыкания требуется программный сброс счетчика аварийных замыканий через интерфейс ddt4all/ECU Tweaker.
