ELM327 v1.5 или v2.1: как выбрать адаптер и проверить при покупке

Илья Зуев

Обновлено Опубликовано

3 мин чтения
ELM327 v1.5 или v2.1: как выбрать адаптер и проверить при покупке
Иллюстрация

Самое важное из статьи:

  • Адаптер выбирают от задачи и программы: для чтения ошибок двигателя по OBD-II подходит почти любой рабочий ELM327, для заводских блоков (ABS, подушки, сервисные функции) — только тот, что указан в требованиях приложения.
  • Elm Electronics не выпускала версию v1.5 — это надпись на клонах. Версия v2.1 официальная, но строка версии в ответе адаптера ничего не доказывает.
  • Тип связи выбирают под телефон или компьютер: Bluetooth, Wi-Fi или USB. Купленный адаптер проверяют сразу: подключение, чтение блока двигателя и стабильность связи на заведённом моторе.

ELM327 — это микросхема-интерпретатор от Elm Electronics, которая переводит команды программы на протоколы OBD-II. Почти все дешёвые адаптеры с этой надписью — клоны с чужой прошивкой. Работать они могут хорошо, но выбирать их по надписи на корпусе бессмысленно: выбирают под задачу, программу и машину.

Шаг 1. Решите, что нужно от адаптера

ЗадачаЧто требуется
Прочитать и сбросить ошибки двигателя, посмотреть живые данныеСтандартный OBD-II. Почти любой рабочий ELM327 и любая OBD-программа
Заводские блоки: ABS, подушки, кузов, коробкаПрограмма с протоколами вашей марки и адаптер из её списка совместимости
Сервисные функции: адаптации, обучение, кодированиеТолько оборудование и программа, которые разработчик прямо указывает для этой функции

Стандартный OBD-II обязан поддерживать только блок двигателя. Поэтому «адаптер читает мотор» и «адаптер работает с ABS» — разные вещи. Какие протоколы и контакты разъёма задействованы, описано в статье распиновка OBD-II.

Шаг 2. Выберите программу, потом адаптер

Порядок обратный тому, как обычно покупают. У программы есть требования к адаптеру, и у некоторых — список проверенных моделей. Например, разработчик OpenDiag отдельно указывает блоки, к которым подключение возможно только через USB K-Line, а не через ELM327 (страница OpenDiag Mobile (откроется в новой вкладке)). Для ВАЗ подробный порядок — в статье диагностика ВАЗ через OpenDiag.

Сравнение программ для Android — в обзоре программ для диагностики на Android.

Шаг 3. Тип связи

  • Bluetooth — самый распространённый вариант для Android. Классический Bluetooth iPhone, как правило, не поддерживает для таких адаптеров.
  • Bluetooth Low Energy — вариант для iPhone и Android, если его поддерживает программа.
  • Wi-Fi — работает с iPhone, но на время диагностики телефон подключается к сети адаптера.
  • USB — для ноутбука. С Android по USB работает, только если телефон поддерживает USB-Host и программа умеет работать с этим адаптером.

Версии v1.5 и v2.1: что известно точно

В истории версий в даташите ELM327 (откроется в новой вкладке) (страница 92) Elm Electronics прямо указывает, что версии v1.5 не выпускала. Версия v2.1 — реальная официальная. Отсюда два вывода:

  • надпись «v1.5» — маркетинг клонов, не гарантия набора команд;
  • утверждение «любой v2.1 — урезанная подделка» тоже неверно.

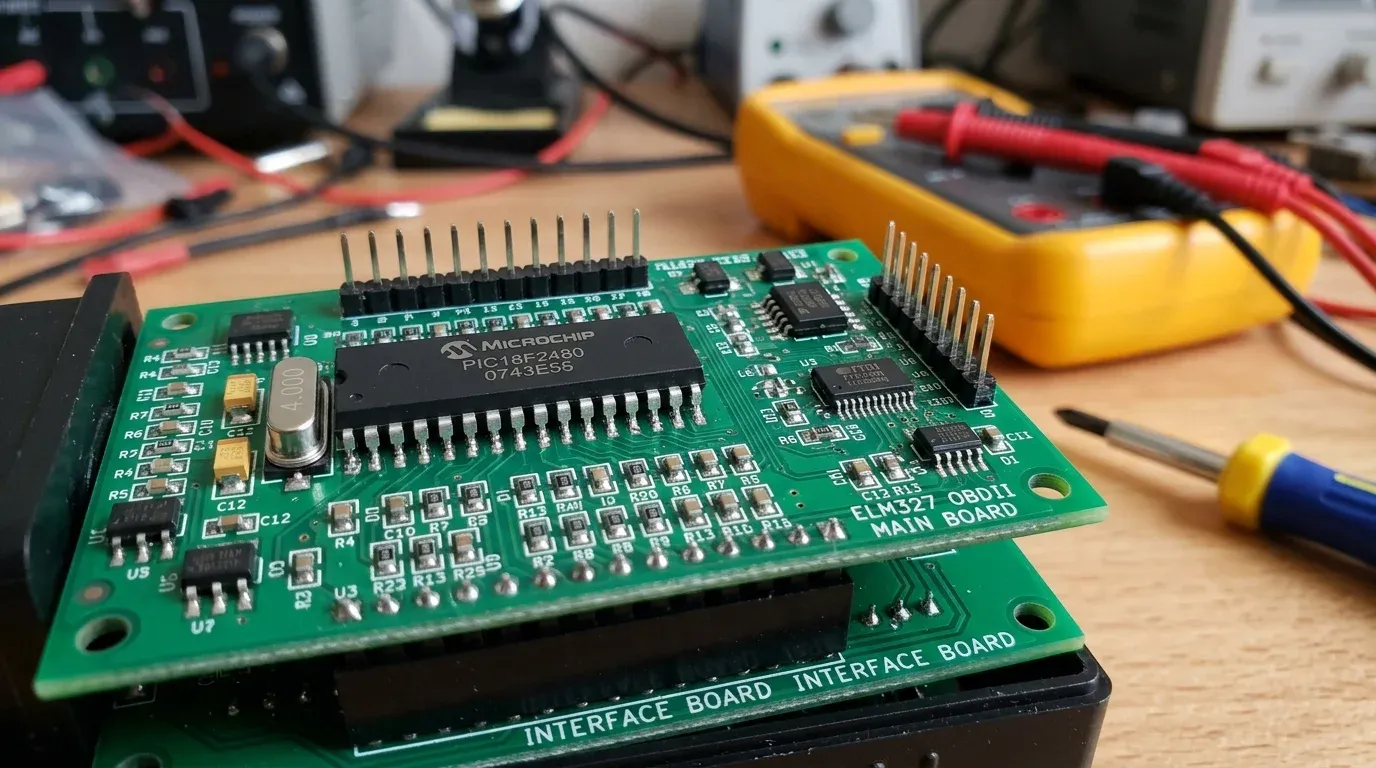

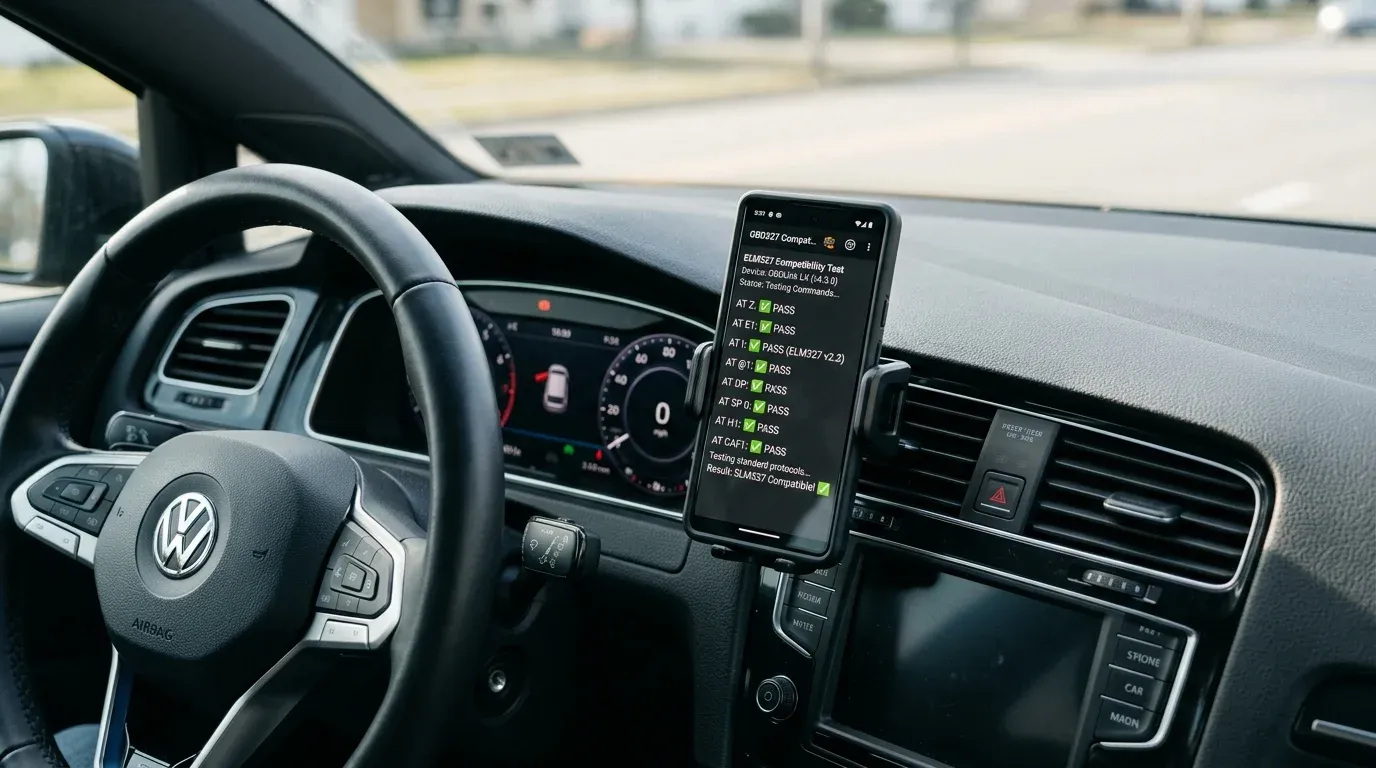

Строку версии адаптер выдаёт по команде ATI. Клон может ответить любой строкой, поэтому ответ показывает только то, что прошито в адаптер, а не его происхождение. Чужие фотографии плат и число плат внутри корпуса тоже ничего не говорят о купленном экземпляре.

Шаг 4. Проверка в день покупки

  1. Вставьте адаптер в разъём, включите зажигание. Индикатор питания должен загореться — если нет, проверьте контакт 16 и предохранитель разъёма.
  2. Подключитесь из выбранной программы, дождитесь определения протокола.
  3. Прочитайте ошибки блока двигателя и откройте живые данные.
  4. Заведите двигатель и посмотрите данные несколько минут: связь не должна пропадать.
  5. Если нужны другие блоки — проверьте именно их. Не подключаются — сверьте модель адаптера со списком программы, прежде чем считать его браком.

Записывайте модель адаптера, версию программы и что получилось. Если адаптер придётся вернуть, эти данные пригодятся.

Чего не делать неизвестным адаптером

  • Не начинайте с кодирования, адаптаций и прошивки блоков. Сбой связи в середине записи может оставить блок неработоспособным.
  • Не оставляйте адаптер в разъёме на стоянке: часть адаптеров потребляет ток постоянно и может стать причиной утечки тока.
Инженерные справочники OBD-II
Справочник

Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.

Теги

Опубликовано:
Обновлено:
Понравилось руководство? Поделитесь:
В Telegram
И
Автор материала
Илья Зуев
Автор и редактор Все статьи →

Часто задаваемые вопросы (FAQ)

Что лучше: ELM327 v1.5 или v2.1?

Сама надпись мало что значит. По истории версий в даташите Elm Electronics версии v1.5 не существовало, а v2.1 — реальная официальная прошивка. Клоны могут отвечать любой строкой. Ориентируйтесь на то, рекомендует ли этот адаптер разработчик вашей программы и работает ли он с вашей машиной.

Какой ELM327 подойдёт для iPhone?

Тот, тип связи которого поддерживает выбранная программа на iOS: обычно это Wi-Fi или Bluetooth Low Energy. Адаптеры с классическим Bluetooth, которые работают с Android, iPhone часто не видит. Проверяйте требования приложения до покупки.

Можно ли оставлять адаптер в разъёме постоянно?

Лучше не надо. Контакт 16 разъёма OBD-II — постоянный плюс, и многие адаптеры потребляют ток и с выключенным зажиганием. На долгой стоянке это разряжает аккумулятор.
