Ошибка 01314 VAG (VW, Skoda, Audi): блок двигателя — нет связи

В диагностическом протоколе концерна VAG (Volkswagen, Audi, Skoda, Seat, Porsche) код 01314 — Блок управления двигателя (Engine Control Module) фиксирует критический сбой цифрового взаимодействия: опрашиваемый блок не получает ожидаемых информационных пакетов от контроллера двигателя по шине данных Powertrain CAN. Ошибка сопровождается отсутствием отклика от адреса 01 при компьютерной диагностике (ODIS, VCDS, «Вася Диагност»), блокировкой запуска двигателя или внезапным выключением мотора в движении.

Попытка зайти в диагностический блок 01 — Электроника двигателя в такой момент заканчивается системной ошибкой: «Нет связи с блоком управления» (No response from controller). При этом при опросе других систем автомобиля — 03 Тормоза (ABS/ESP), 02 Коробка передач (АКПП/DSG) и 19 Диагностический интерфейс (Gateway) — в каждой из них висит жесткий статичный код:

01314 - Блок управления двигателя
            004 - Нет сигнала/связи - Непостоянно / Четко выраженный признак
            Стоп-кадр:
                    Статус неисправности: 01100100
                    Приоритет неисправности: 2
                    Частота появления: 1

Практика инструментальной дефектовки показывает: в 90% случаев код 01314 вызван не выходом из строя микроконтроллера TriCore или платы Bosch MED17, а потерей питающих напряжений на клеммах 30/15, кольцевыми трещинами пайки силового реле или нарушением физической целостности витой пары CAN.

---

Экспресс-паспорт неисправности 01314 VAG

---

Топология шины CAN и тайм-ауты блока Gateway

В архитектуре электроники VAG блок управления двигателем (ECM — адрес 01) является главным узлом высокоскоростной шины Powertrain CAN (Шина привода) со скоростью передачи данных 500 кбит/с.

Каждые 10–20 миллисекунд процессор двигателя транслирует в сеть широковещательные пакеты с актуальными параметрами: частота вращения коленвала, положение педали акселератора, температура антифриза и флаги готовности систем.

       ┌────────────────────────┐
       │   ECM (01 Двигатель)   │
       │   Терминатор 120 Ом    │
       └───────────┬────────────┘
                   │ High-Speed CAN (500 kbps)
                   ├─── ABS/ESP (03) ─── [Код 01314 004]
                   ├─── АКПП/DSG (02) ─── [Код 01314 004]
                   │
       ┌───────────┴────────────┐
       │   Gateway J533 (19)    │
       │   Терминатор 120 Ом    │
       └────────────────────────┘

1. Диагностический межсетевой интерфейс Gateway J533 (блок 19) непрерывно мониторит присутствие ЭБУ в сети.
2. Если в течение 200 мс шлюз не получает ни одного ответного пакета от блока управления двигателем, в регистрах системной шины взводится аварийный флаг потери связи.
3. Блок ABS/ESP J104, лишившись данных о крутящем моменте мотора, моментально зажигает лампы ABS, ESP и аварийный индикатор EPC, отключая распределение тормозных усилий и стабилизацию.

---

4 главные аппаратные причины сбоя

1. Отказ главного силового реле питания ЭБУ (Реле 109 / 458 / 100)

Это абсолютный лидер среди поломок концерна VAG на пробегах свыше 120 000 км. ЭБУ двигателя потребляет ток до 15–25 Ампер при работе форсунок и катушек зажигания, поэтому питание на него подается через мощное электромагнитное реле:

• На дизельных двигателях 1.9 TDI, 2.0 TDI, 2.5 TDI — маркировка 109 (номер детали 1J0906381A или 1C0906381A).
• На бензиновых турбомоторах 1.4 TSI, 1.8 TSI, 2.0 TSI и атмосферных 1.6 MPI — маркировка 458 (номер 1K0951253A) или реле 100 в блоке E-Box под капотом.

Внутри реле установлена небольшая печатная плата. От постоянных циклов нагрева и вибрации ножки силовых контактов трескаются по пайке (так называемая «холодная пайка» или усталостная трещина бессвинцового припоя). На холодную контакт сохраняется, но по мере прогрева подкапотного пространства контакт размыкается, мотор моментально глохнет, а через 15–20 минут остывания снова заводится как ни в чем не бывало.

2. Затопление короба жабо и гниение проводки ЭБУ

На автомобилях Skoda Octavia A5, Volkswagen Golf 5/6, Passat B6/B7 и Audi A4 блок управления двигателем смонтирован под лобовым стеклом в водоотводящем лотке (plenum chamber).

• Резиновые клапаны-дренажи по бокам короба со временем забиваются сухими листьями, хвоей и грязью.
• Во время сильного ливня или мойки уровень воды в коробе поднимается на 5–10 см, полностью погружая жгут проводки и нижнюю часть корпуса ЭБУ.
• Вода по капиллярному эффекту проникает под уплотнительную резинку разъема ЭБУ. Питание постоянного плюса клеммы 30 под действием электролиза за считанные недели превращает медные штыри разъема в зеленую труху (гидроксид меди), обламывая сигнальные пины шины CAN.

3. Просадка и окисление предохранителей в блоке коммутации E-Box

В подкапотном блоке предохранителей (E-Box) за питание ЭБУ отвечают плавкие вставки номиналом 15А, 20А или 30А (например, F10 или F24 в зависимости от года выпуска).

Окисление посадочных гнезд ножевых предохранителей приводит к паразитному падению напряжения более 1.5–2.0 В под нагрузкой. Внутренний стабилизатор напряжения процессора ЭБУ отключается при просадке бортовой сети ниже 9.0 Вольт, вызывая отключение ядра блока.

4. Обрыв или короткое замыкание шины Powertrain CAN

Витая пара шины привода проложена от моторного отсека через перегородку моторного щита к салонному блоку Gateway J533:

• CAN-High: провод оранжевый с черной полосой (Orange/Black).
• CAN-Low: провод оранжевый с коричневой полосой (Orange/Brown).

Перетирание проводов в пластиковом гофре в районе левого лонжерона или защелки АКБ приводит к замыканию линии на массу кузова.

---

Пошаговый алгоритм локализации: от простого к сложному

Для поиска причины вооружитесь цифровым мультиметром и контрольной автомобильной лампой накаливания мощностью 21 Ватт (тестирование питающих цепей исключительно вольтметром с высоким внутренним сопротивлением недопустимо, так как окисленный контакт покажет 12В без нагрузки, но просядет до нуля при попытке пуска).

Шаг 1: Тест включения зажигания и щитка приборов

1. Включите зажигание.
2. Проверьте реакцию индикаторов: загорается ли лампа Check Engine или символ спирали накала?
3. Если щиток пустой, а стартер бодро крутит двигатель вхолостую — на 90% блок ЭБУ обесточен.

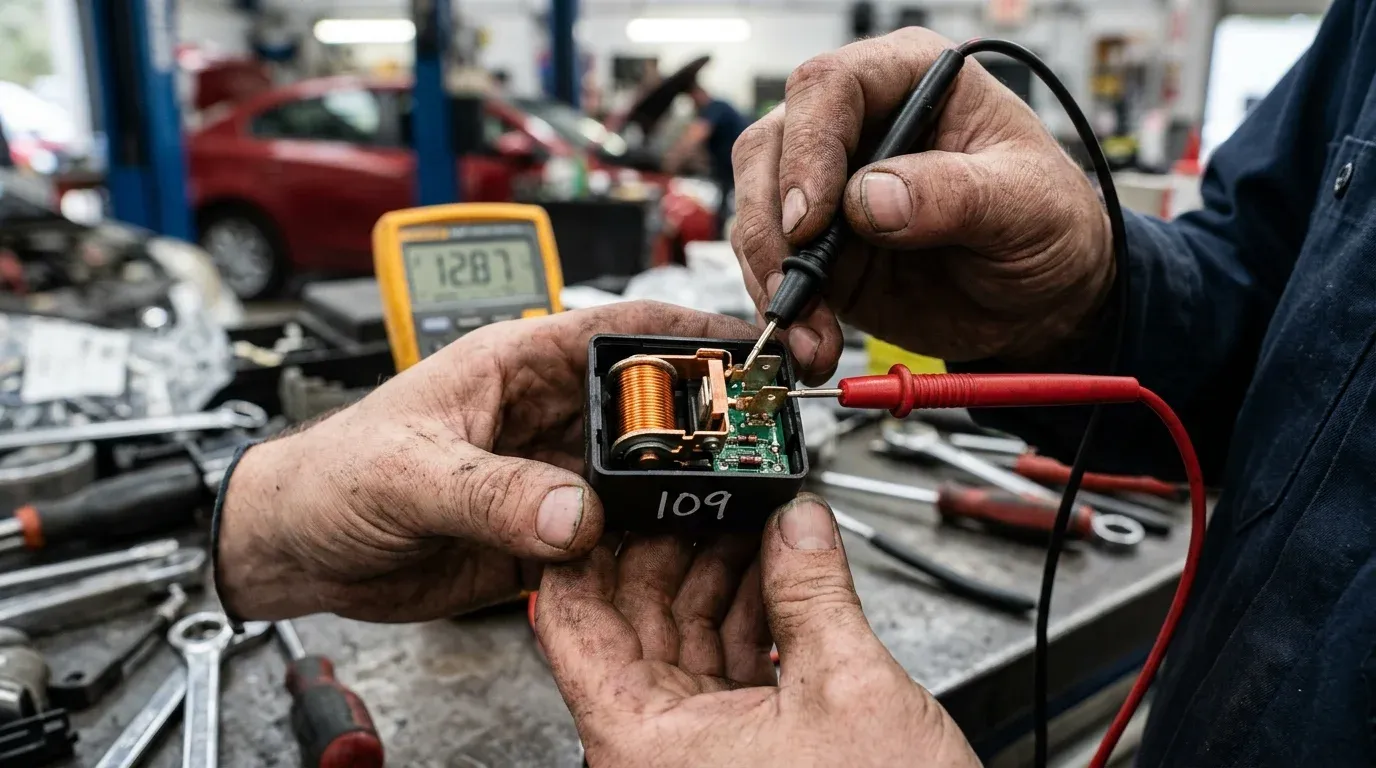

Шаг 2: Проверка и дефектовка главного реле

1. Откройте крышку подкапотного блока E-Box (или снимите полку под рулем).
2. Прикоснитесь пальцем к корпусу реле 109 (на дизеле) или 458/100 (на бензине) и попросите помощника включить зажигание.
3. Должен ощущаться отчетливый звонкий щелчок срабатывания электромагнита.
4. Извлеките реле, снимите пластиковый кожух тонкой шлицевой отверткой. Внимательно осмотрите плату под лупой: кольцевые трещины вокруг силовых ножек легко пропаиваются паяльником с использованием качественного флюса и припоя ПОС-61.
5. Проверьте сопротивление между силовыми контактами 30 и 87 при подаче 12В на обмотку (контакты 85 и 86): падение напряжения не должно превышать 0.05 В.

Шаг 3: Проверка физической целостности шины CAN

1. Отключите минусовую клемму аккумулятора.
2. Подключите мультиметр в режиме измерения сопротивления (200 Ом) к контактам диагностического разъема OBD-2 — пин №6 (CAN-High) и пин №14 (CAN-Low).
3. Оценка результата:
   • Норма: ровно 60 Ом (±2 Ом). Это означает, что оба согласующих резистора по 120 Ом (один внутри ЭБУ двигателя, второй внутри Gateway или приборной панели) подключены параллельно и исправны.
   • 120 Ом: Обрыв линии CAN. Один из оконечных блоков отвалился от шины (если ЭБУ двигателя обесточен или отсоединен разъем, сопротивление станет ровно 120 Ом).
   • Менее 10 Ом: Короткое замыкание проводов CAN-High и CAN-Low между собой.
   • Бесконечность (OL): Обрыв обоих проводов шины данных.

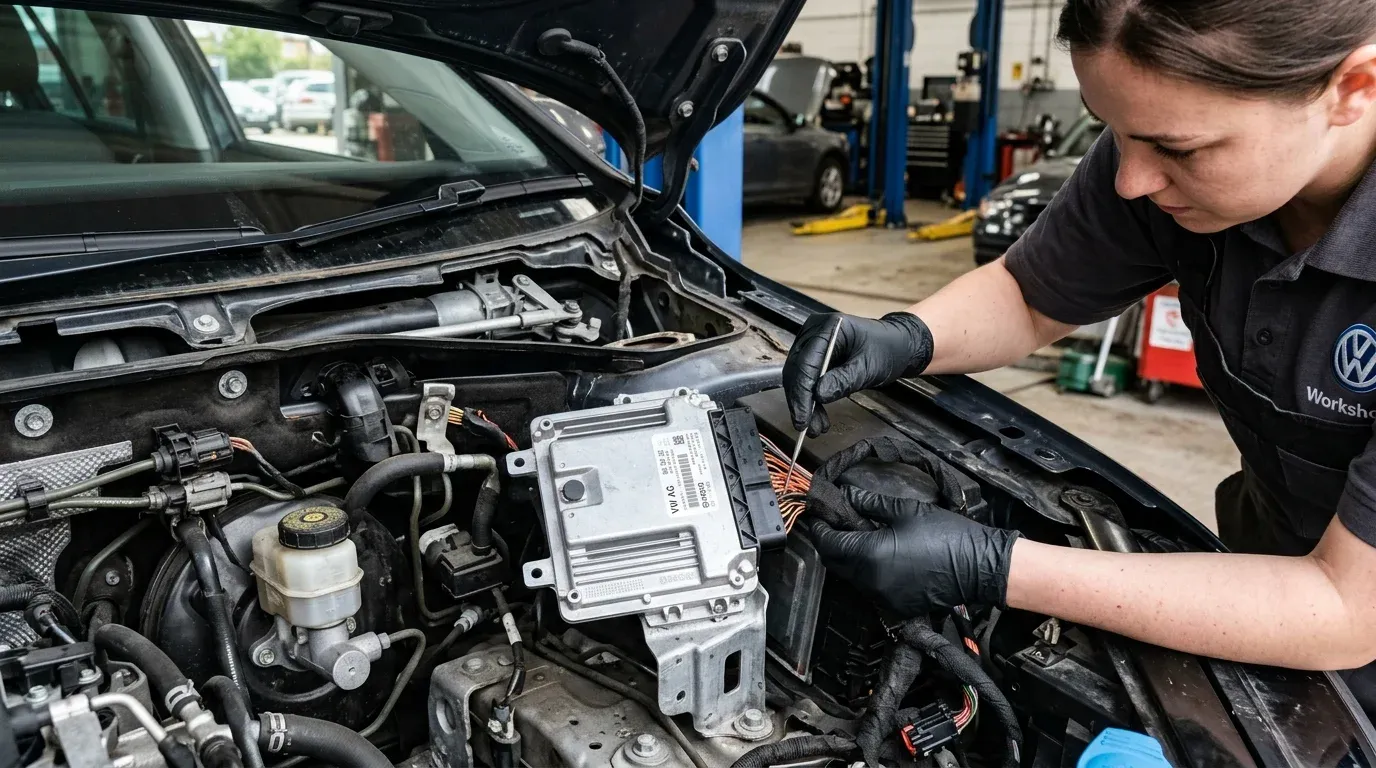

Шаг 4: Ревизия разъемов в коробе жабо

1. Снимите поводки стеклоочистителей съемником и аккуратно извлеките пластиковую панель жабо из паза лобового стекла.
2. Очистите дренажные отверстия от скопившегося перегноя и промойте водоотвод струей воды.
3. Отщелкните фиксирующую скобу разъема ЭБУ двигателя и осмотрите пины колодки. При обнаружении белого налета или зеленого окисла обработайте контакты профессиональным очистителем электронных контактов (например, Kontakt 60 / Cramolin) и продуйте сжатым воздухом.
4. Проверьте целостность проводов массы на шпильках кузова под блоком управления: зачистите контактные кольца до чистого металла.

---

Профилактика для владельцев VAG

Чтобы навсегда исключить внезапное появление ошибки 01314 посреди трассы:

1. Ежегодная ревизия жабо: Каждую весну и осень очищайте водоотводящий лоток от листьев. Проверяйте, свободно ли уходит вода через дренажные патрубки за подкрылками передних колес.
2. Запасное реле в бардачке: Если вы владеете дизельным VAG старше 10 лет, положите в бардачок новое оригинальное реле 109. Замена занимает 5 минут и сбережет нервы и оплату эвакуатора при внезапном отказе в пути.
3. Защита разъемов: При любых работах со снятием ЭБУ наносите на резиновый уплотнитель колодки тонкий слой диэлектрической силиконовой смазки для герметизации от конденсата.
