Ошибка U0001: высокоскоростная шина CAN C отключена — поиск замыкания

Диагностический код неисправности U0001 — High Speed CAN Communication Bus относится к сетевым ошибкам системной группы SAE J2012 / ISO 15765. В отличие от узкоспециализированных ошибок потери связи с конкретным блоком (код U0100 по блоку двигателя или код U0121 по блоку ABS), ошибка U0001 свидетельствует о глобальной аварии всей коммуникационной среды.

Появление этого кода означает, что встроенный в микроконтроллер CAN-контроллер (CAN Core) зарегистрировал критический отказ электрического тракта и аппаратно отключился от витой пары, чтобы не парализовать оставшиеся исправные сегменты сети.

---

1. Физический уровень High-Speed CAN и механизм перехода в Bus-Off

В автомобильной электронике стандарт ISO 11898-2 (High-Speed CAN) функционирует на скорости 500 кбит/с и использует принцип дифференциальной передачи сигналов по экранированной или неэкранированной витой паре проводов: CAN-High и CAN-Low.

Дифференциальная схема обеспечивает колоссальную помехоустойчивость: электромагнитные наводки от катушек зажигания или генератора наводят в обоих близко скрученных проводах одинаковый синфазный всплеск напряжения, который полностью вычитается дифференциальным приемником трансивера.

Физические уровни напряжений шины ISO 11898-2:

 Вольт
  4.0 |
  3.5 |------------ Доминантный CAN-H (3.5 В) ------------
  3.0 |                     ^
  2.5 |==== Рецессивный ==== | V_diff = 2.0 В ===== Рецессивный ====
      |   (CAN-H = CAN-L = 2.5 В)                  (CAN-H = CAN-L = 2.5 В)
  2.0 |                     |
  1.5 |------------ Доминантный CAN-L (1.5 В) ------------
  1.0 |
  0.0 +------------------------------------------------------------

Состояния шины:

1. Рецессивное состояние (логическая «1»): транзисторы драйвера закрыты. На линиях CAN-H и CAN-L через внутренние делители трансиверов поддерживается равное базовое смещение 2.50 В. Дифференциальное напряжение V_diff = CAN_H - CAN_L = 0 В.
2. Доминантное состояние (логический «0»): транзисторы драйвера открываются. Линия CAN-H подтягивается к питанию 3.50 В, а линия CAN-L притягивается к массе 1.50 В. Дифференциальное напряжение возрастает до V_diff = 3.50 - 1.50 = 2.0 В.

Аппаратный счетчик ошибок и статус Bus-Off

В каждый контроллер CAN заложен жесткий конечный автомат обработки ошибок (Error State Machine). Микросхема непрерывно ведет подсчет инцидентов передачи (Transmit Error Counter, TEC) и приема (Receive Error Counter, REC):

• При отправке каждого поврежденного бита или отсутствии бита подтверждения (ACK Delimiter) счетчик TEC увеличивается на 8.
• При успешной отправке кадра счетчик уменьшается на 1.
• Если значение TEC превышает 255, контроллер принудительно входит в режим Bus-Off. В этом состоянии микросхема физически отключает свои передающие каскады от шины и выставляет в память DTC код U0001.

---

2. Терминация шины: почему сопротивление обязано быть 60 Ом

Для подавления волновых отражений (эхо-сигналов) на концах высокоскоростной линии CAN устанавливаются два согласующих резистора-терминатора номиналом по 120 Ом каждый с мощностью рассеивания 0.25 Вт.

Обычно один резистор 120 Ом встроен внутрь блока управления двигателем (ECM), а второй — внутрь комбинации приборов (IPC) либо центрального межсетевого интерфейса (Gateway).

Поскольку терминаторы включены параллельно на противоположных концах магистрали, общее эквивалентное сопротивление исправной шины составляет:

R_общ = (R1 * R2) / (R1 + R2) = (120 * 120) / (120 + 120) = 60 Ом

---

3. Таблица типовых аппаратных дефектов шины CAN и их диагностические маркеры

Тип физической неисправности	Сопротивление между пинами 6 и 14 (Ом)	Напряжение CAN-H относительно массы (В)	Напряжение CAN-L относительно массы (В)	Поведение сети и симптомы
Нормальная работа шины	58 – 62 Ом	2.6 – 2.7 В (пакеты)	2.3 – 2.4 В (пакеты)	Сеть стабильна, все блоки выходят на связь, ошибок нет
Замыкание CAN-H на CAN-L	0 – 3 Ом	2.5 В (постоянно)	2.5 В (постоянно)	Тотальный коллапс сети. Ошибка U0001, дифференциал 0 В, связь отсутствует со всеми блоками
Замыкание CAN-H на массу (GND)	60 Ом	0 В	0.8 – 1.2 В	Попытки передачи срываются. Трансиверы уходят в защиту от перегрузки по току
Замыкание CAN-L на массу (GND)	60 Ом	1.2 – 1.8 В	0 В	Линия Low принудительно заземлена. Формирование доминантного уровня невозможно
Замыкание CAN-H на питание (+12 В)	60 Ом	12.0 – 14.2 В	11.5 – 13.5 В	Экстремально опасный режим. Риск теплового пробоя входных каскадов трансиверов TJA1050
Обрыв одного терминатора 120 Ом	118 – 124 Ом	2.6 – 2.8 В	2.2 – 2.4 В	На холостых работает, под нагрузкой или на высоких оборотах сбоит из-за волновых отражений
Полный обрыв магистрали	> 1 кОм (OL)	0 В (на оторванном конце)	0 В (на оторванном конце)	Блоки за местом обрыва теряют связь. Ошибки U0100, U0121, U0155

---

4. Пошаговый алгоритм локализации замыкания при ошибке U0001

Диагностика короткого замыкания в разветвленной сети автомобиля требует строгой методичности. Бессистемная замена блоков наугад ведет к колоссальным временным и финансовым затратам.

[Ошибка U0001 в памяти ЭБУ]
            |
            v
[Шаг 1: Обесточить авто — снять минусовую клемму АКБ]
            |
            v
[Шаг 2: Замерить сопротивление между пинами 6 и 14 OBD-2]
            |
      +-----+-----+
      |           |
 [R = 0 Ом]   [R = 60 Ом] ---> [Проверить напряжение при включении зажигания]
      |
      v
[Короткое замыкание в витой паре]
      |
      v
[Шаг 3: Найти CAN Star Connector / разветвитель шины]
      |
      v
[Шаг 4: Поочередно отключать модули от шины]
      |
      v
[После отключения дефектного блока сопротивление вернулось к 60 Ом]
      |
      v
[Шаг 5: Проверка трансивера виновного модуля или проводки жгута]

Подробное описание диагностических шагов:

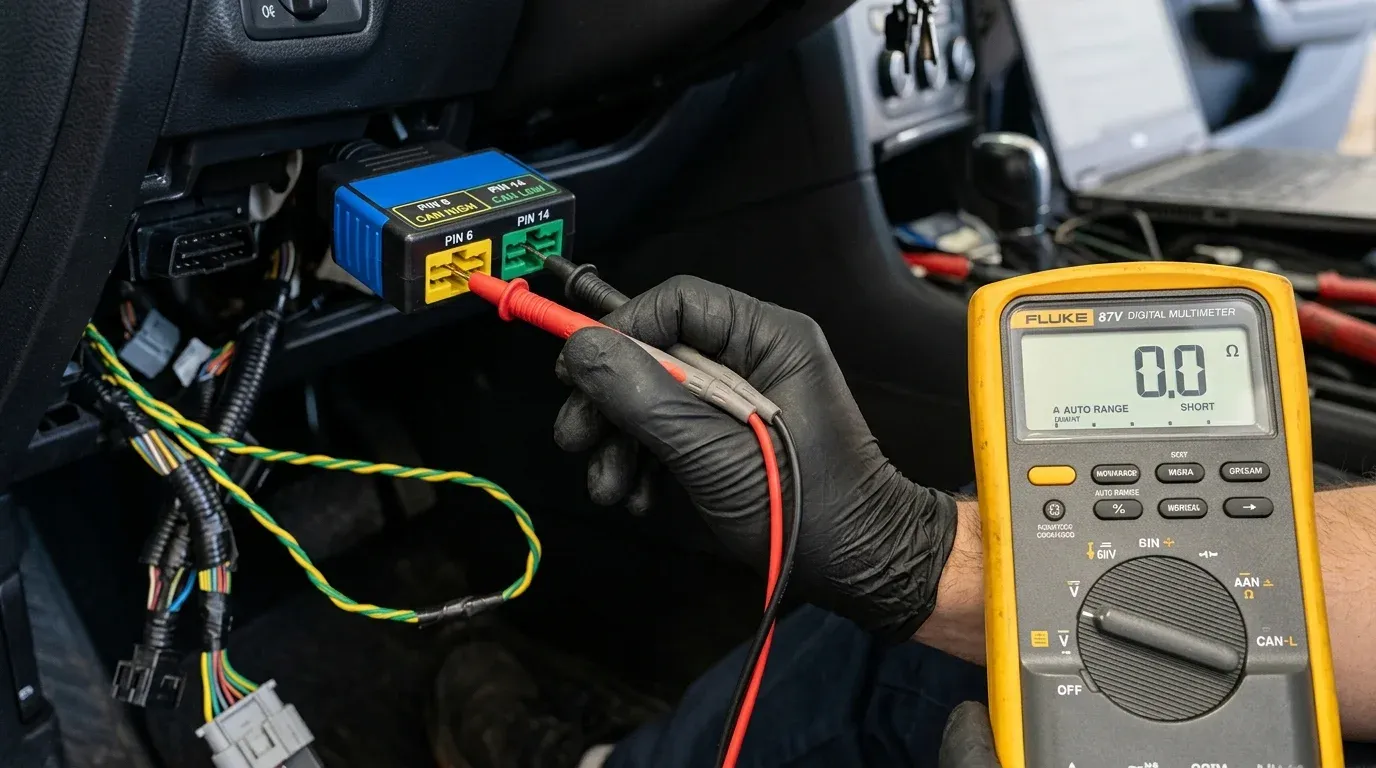

Шаг 1. Замер статического сопротивления терминаторов

1. Выключите зажигание, извлеките ключ из замка.
2. Снимите минусовую клемму с аккумулятора. Это необходимо, чтобы исключить влияние активных выходных каскадов незаснувших трансиверов на измерительный ток омметра.
3. Вставьте щупы мультиметра в диагностическую колодку OBD-2:
   • Красный щуп — контакт 6 (CAN-High);
   • Черный щуп — контакт 14 (CAN-Low).
4. Зафиксируйте показания:
   • Если прибор показывает 0.0–2.0 Ом, в проводке или внутри одного из электронных модулей присутствует жесткое межпроводное короткое замыкание.
   • Если сопротивление равно 60 Ом, переходите к замеру сопротивления относительно массы кузова (пины 4 и 5 разъема OBD-2). Сопротивление между пином 6 и массой, а также пином 14 и массой должно стремиться к бесконечности (не менее 10–50 кОм в обесточенном состоянии).

Шаг 2. Метод локализации через CAN Star Connector

В большинстве современных автомобилей (Mercedes, VAG, Ford, Kia/Hyundai) шина CAN строится по комбинированной топологии «звезда-шина». Ответвления от магистрали сходятся в распределительных гребенках (CAN Junction Blocks / Star Connectors), расположенных в порогах, под центральной консолью или за блоком предохранителей:

1. Доберитесь до центральной распределительной гребенки CAN-C.
2. Подключите мультиметр в режиме омметра к контрольным точкам шины.
3. Извлекайте разъемы ответвлений модулей по одному:
   • блок управления полным приводом (AWD/4WD);
   • гидроблок ABS/ESP;
   • датчик угла поворота рулевого колеса (SAS);
   • блок управления подушками безопасности (SRS);
   • блок управления трансмиссией (АКПП / робот).
4. Как только при отключении очередного штекера сопротивление на мультиметре мгновенно подскочит с 0 Ом до нормальных 60 Ом (или 120 Ом, если отключен блок со встроенным терминатором), проблемный сегмент найден.

---

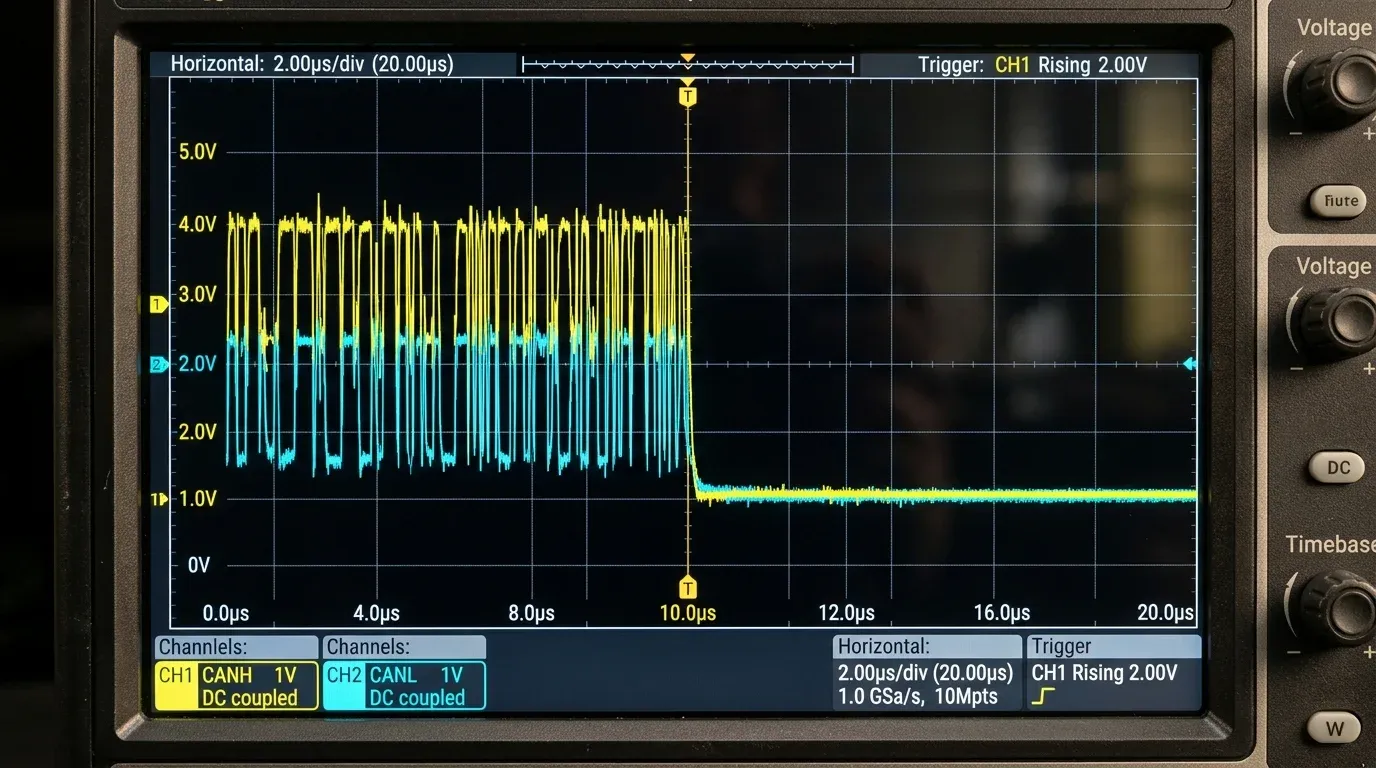

5. Осциллографический анализ формы сигналов при аварии шины

Цифровой мультиметр отображает лишь усредненные интегральные величины. Единственным прибором, позволяющим на 100% верифицировать физическую целостность пакетов, является двухканальный цифровой осциллограф:

Настройка развертки прибора:

• Канал 1 (желтый): подключить к CAN-H (пин 6), шкала 1.0 В/деление, связь DC (открытый вход).
• Канал 2 (синий): подключить к CAN-L (пин 14), шкала 1.0 В/деление, связь DC.
• Масса прибора: строго на массу кузова автомобиля (пин 4 колодки OBD-2).
• Горизонтальная развертка: 2.0 – 5.0 мкс/деление (для скорости 500 кбит/с длительность одного бита составляет ровно 2.0 мкс).
• Синхронизация (Trigger): по спаду или фронту Канала 1 на уровне 2.8 В.

Анализ характерных искажений на экране:

1. Зеркальность импульсов: в исправной сети доминантные импульсы обязаны представлять собой строго зеркальное отражение относительно центральной линии 2.5 В. Если верхушки импульсов срезаны, а фронты завалены (экспоненциальный подъем вместо прямоугольного), в жгуте присутствует паразитная емкость от попадания влаги.
2. «Звон» и выбросы (Ringing): высокочастотные колебания на вершинах импульсов амплитудой более 0.5 В указывают на потерю согласования волнового сопротивления (обрыв одного из терминаторов 120 Ом).
3. Ступеньки напряжения: свидетельствуют о разнице потенциалов масс («земляной петле») между двигателем и кузовом. Из-за окисления силовых клемм масса одного из контроллеров «подплывает» вверх, трансивер генерирует сигналы со смещением базового уровня, и контроллеры перестают распознавать логические уровни.

---

Резюме для диагноста

Ошибка U0001 никогда не лечится банальным сбросом через диагностический сканер — аппаратный контроллер вернет ее в память в первые же миллисекунды после включения зажигания, если физическая неисправность не устранена.

Главный диагностический инструмент при коде U0001 — омметр на клеммах 6 и 14 разъема OBD-2 при отключенном аккумуляторе. Значение 60 Ом исключает замыкания и гарантирует целостность оконечных резисторов. Любое отклонение в сторону нуля или обрыва требует локализации виновного узла через распределительные гребенки и проверки целостности витой пары в уязвимых зонах кузова (арки колес, пороги, разъемы под днищем).
