Программы диагностики авто на Android: Car Scanner, OpenDiag

Илья Зуев

Обновлено Опубликовано

3 мин чтения
Программы диагностики авто на Android: Car Scanner, OpenDiag
Иллюстрация

Самое важное из статьи:

  • Любая из программ с ELM327 читает и стирает коды двигателя и показывает параметры по стандарту OBD-II — это минимум, который есть везде.
  • Разница начинается с ABS, подушек, кузовных блоков и сервисных функций: их программа видит только через профиль конкретной марки.
  • Для ВАЗ с ЭБУ «Январь» и Bosch удобнее OpenDiag Mobile, для иномарок с поддерживаемыми профилями — Car Scanner, для графиков стандартных параметров — Torque Pro.

Программы диагностики авто на Android с адаптером ELM327 делают одно и то же на базовом уровне: читают и стирают коды двигателя, показывают параметры в реальном времени и стоп-кадр. Это обязательная часть стандарта OBD-II, и с ней справится любая программа на любой машине с разъёмом OBD-II, если адаптер исправен. Различаются они тем, что находится за пределами стандарта: ABS, подушки, кузовные блоки, адаптации и кодирование.

Что умеет любая OBD-II программа

Стандарт SAE J1979 задаёт набор режимов, которые обязан поддерживать ЭБУ двигателя: текущие параметры (обороты, температура, нагрузка, топливные коррекции, сигналы лямбда-зондов), стоп-кадр, чтение и стирание кодов, VIN. Этого достаточно, чтобы разобраться с Check Engine: например, по коррекциям отличить бедную смесь P0171 от проблемы с датчиком.

Чего стандарт не обязывает: доступа к ABS, SRS, климату, комфорт-блокам, исполнительных тестов и сервисных функций. Всё это производители реализуют своими протоколами, и программа должна знать конкретную марку и блок.

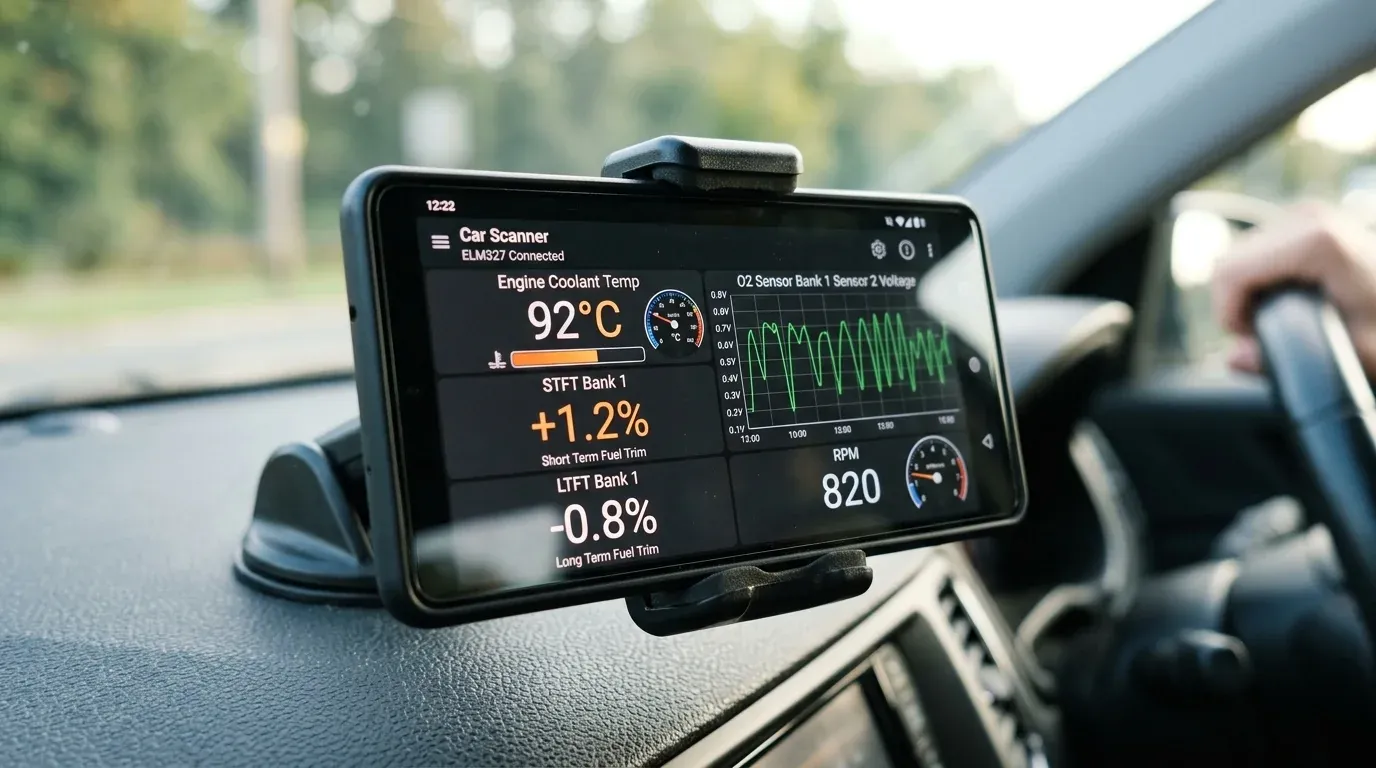

Car Scanner

Car Scanner ELM OBD2 работает со стандартным OBD-II на любых машинах, а для части марок добавляет заводские профили: чтение дополнительных блоков, сервисные операции и кодирование. Список платформ и функций кодирования (откроется в новой вкладке) разработчик публикует отдельно — проверьте свою модель в нём до покупки адаптера или подписки. Если вашей машины в списке нет, выбирать «похожий» профиль не стоит: совпадение названия кузова не означает совпадения блоков.

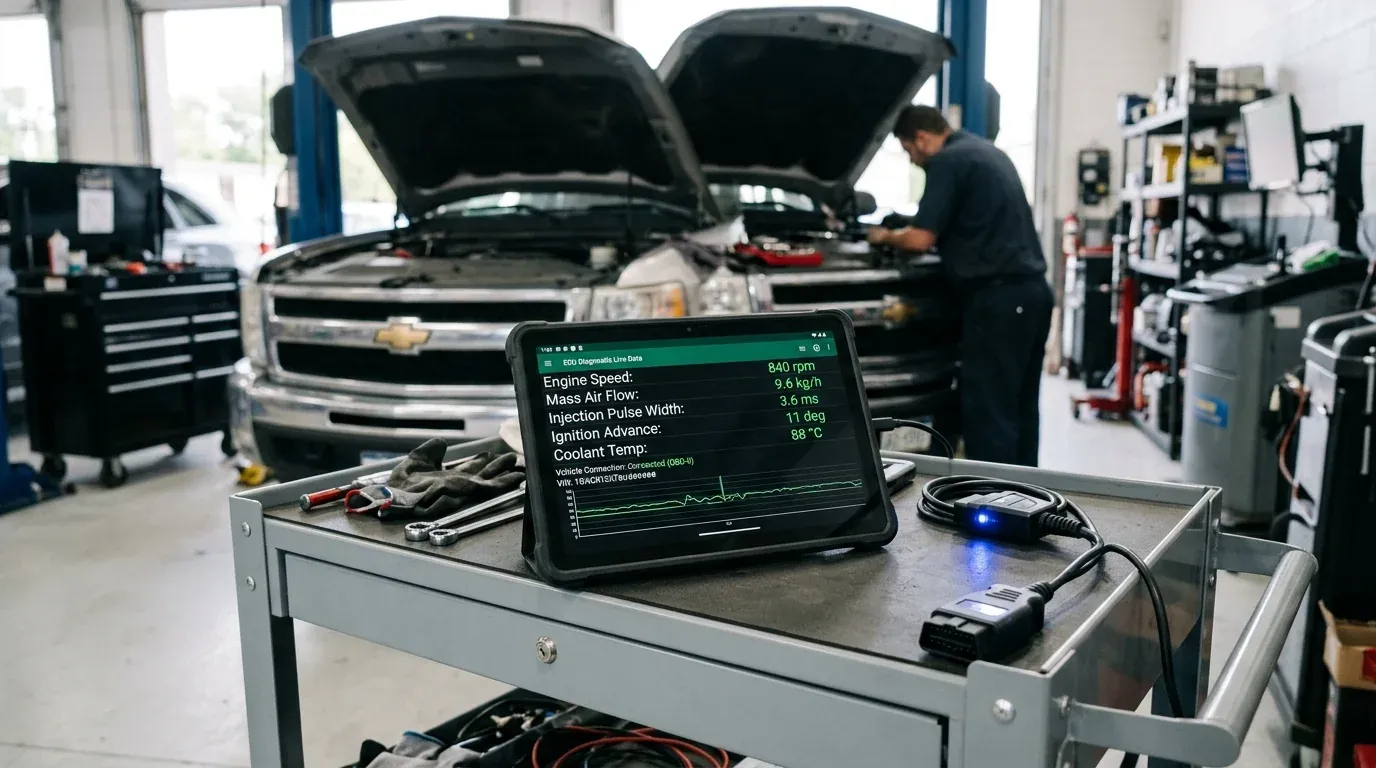

OpenDiag Mobile

Программа ориентирована на отечественные машины: ВАЗ/LADA, УАЗ, ГАЗ с ЭБУ «Январь», Bosch, «Микас» и другими. Видит не только стандартный OBD-II, но и заводские параметры, адаптации и сервисные функции этих блоков. На старых ВАЗ с K-Line для части функций нужен USB-адаптер вместо Bluetooth, это указано в описании OpenDiag Mobile (откроется в новой вкладке). Пошаговая настройка разобрана в статье о подключении ELM327 и OpenDiag к ВАЗ.

Torque Pro

Torque Pro — платная программа для стандартных параметров OBD-II; есть бесплатная Torque Lite с урезанными возможностями. Сильная сторона — настраиваемые панели приборов, графики и запись поездок в файл; дополнительные параметры подключаются через плагины и пользовательские PID. Заводских сервисных функций у неё нет, это инструмент наблюдения, а не сервисный сканер.

Какую программу брать под задачу

ЗадачаЧто подойдёт
Прочитать и стереть Check Engine на любой машинеЛюбая из трёх
Записать параметры в поездке и построить графикTorque Pro, Car Scanner
ВАЗ, УАЗ: адаптации, сброс обучения, параметры «Января»OpenDiag Mobile
ABS, подушки, кодирование на иномаркеCar Scanner, если модель есть в списке поддержки
Блоки, которых нет ни в одном спискеЗаводской или мультимарочный сканер

Если программа не подключается

Чаще всего виноват не телефон, а адаптер. Дешёвые клоны ELM327 отличаются прошивкой и набором команд; часть программ с ними работает нестабильно. Как отличить версии и что брать, разобрано в статье о выборе ELM327 v1.5 или v2.1. Если адаптер не светится вообще, проверьте питание разъёма: по распиновке OBD-II плюс аккумулятора приходит на контакт 16, массы — на 4 и 5. Нередко это питание идёт через предохранитель прикуривателя.

Порядок при первом подключении: зажигание включено, адаптер спарен с телефоном в настройках Bluetooth (для Wi-Fi — телефон подключён к сети адаптера), в программе выбран тип подключения и сам адаптер, протокол — «авто». Только после успешного чтения двигателя переходите к другим блокам.

Инженерные справочники OBD-II
Справочник

Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.

Теги

Опубликовано:
Обновлено:
Понравилось руководство? Поделитесь:
В Telegram
И
Автор материала
Илья Зуев
Автор и редактор Все статьи →

Часто задаваемые вопросы (FAQ)

Почему программа видит двигатель, но не видит ABS и подушку?

Стандарт OBD-II обязывает отдавать коды только по системам, влияющим на выбросы, то есть в основном двигатель и АКПП. ABS, SRS и кузовные блоки читаются по заводским протоколам марки. Если в программе нет профиля вашей модели, этих блоков она не увидит, даже с исправным адаптером.

Подойдёт ли Bluetooth-адаптер ELM327 для iPhone?

Классические Bluetooth-адаптеры ELM327 работают через профиль последовательного порта, который iOS сторонним программам не даёт. С iPhone используют адаптеры Wi-Fi или Bluetooth LE. На Android подходят все три варианта.

Можно ли сбросить адаптацию или закодировать блок через телефон?

Да, если программа поддерживает именно ваш блок и операцию — Car Scanner и OpenDiag публикуют такие списки. Перед кодированием сохраните исходную конфигурацию и зарядите аккумулятор: обрыв связи в процессе может оставить блок неработоспособным.
