Диагностика ВАЗ через ELM327 и OpenDiag: настройка и параметры

Диагностика отечественных автомобилей ВАЗ (Lada) с помощью стандартных универсальных программ вроде Torque или Car Scanner часто заходит в тупик. Универсальный софт опрашивает автомобиль исключительно по базовому протоколу OBD-II (SAE J1979), который на многих отечественных контроллерах (Январь 5.1, Январь 7.2, Итэлма М73, ранние Bosch M7.9.7) либо урезан до минимума, либо не поддерживается вовсе.

Единственным доступным решением для глубокого анализа заводских потоков данных и сервисных процедур остается программный комплекс OpenDiag (OpenDiag Mobile для Android и версия для Windows). В связке с правильным аппаратным адаптером программа считывает внутризаводские идентификаторы прошивок, отображает напряжения АЦП датчиков с точностью до тысячных долей вольта, активирует исполнительные механизмы и выполняет сброс контроллера с инициализацией.

---

1. Аппаратные требования: почему адаптер ELM327 обязан быть v1.5

Главная ошибка владельцев при попытке провести диагностику ВАЗ через OpenDiag — покупка дешевого синего мини-сканера ELM327 с маркировкой v2.1.

Протоколы отечественных блоков управления используют K-линию (ISO 9141-2 и ISO 14230-4 KWP2000) со строгими требованиями к длительности импульса инициализации:

• Fast Init (Быстрая инициализация): низкий уровень шины удерживается ровно 25 ± 1 мс, после чего передается байт синхронизации на скорости 10.4 кбит/с.
• Slow Init (Медленная 5-бодная инициализация): адресный байт передается на скорости 5 бит/с с допусками импульсов не более 1–2%.

Урезанные китайские контроллеры (BK3231S, micro-COB «капли» без кварцевого резонатора) программно эмулируют лишь ограниченный набор стандартных AT-команд для шины CAN. Аппаратный таймер K-Line у них отсутствует: команды смены скорости AT IB 10, AT ST и низкоуровневая настройка таймингов игнорируются.

Характеристика	Настоящий ELM327 v1.5	Клон ELM327 v2.1
Микропроцессор	Microchip PIC18F25K80	Beken BK3231S / без маркировки
Кварцевый резонатор	Внешний на 4.000 МГц	Встроенный RC-генератор (плывет от температуры)
Плата	Две платы на штыревых разъемах	Одноплатный компактный модуль
Поддержка KWP2000 Fast Init	Полная (блоки Январь, Bosch, Итэлма)	Не поддерживается (ошибка связи)
Команда AT PPS и AT AL	Поддерживается	Не поддерживается
Работа с OpenDiag Mobile	100% чтение параметров и сброс	Ошибка: «ЭБУ не отвечает»

---

2. Пошаговая настройка подключения OpenDiag Mobile по Bluetooth

Для стабильной связи без постоянных обрывов потока данных настройка приложения выполняется в строгой последовательности:

[Вставить адаптер в OBD-2] ---> [Включить Bluetooth на телефоне]
            |
            v
[Сопряжение в системе Android: пин 1234 или 0000]
            |
            v
[Запустить OpenDiag] ---> [Меню «Настройки»]
            |
            v
[Тип подключения: Bluetooth] ---> [Выбор устройства: OBDII / ELM327]
            |
            v
[Скорость порта: 38400 бит/с] ---> [Включить зажигание] ---> [Кнопка «Подключиться»]

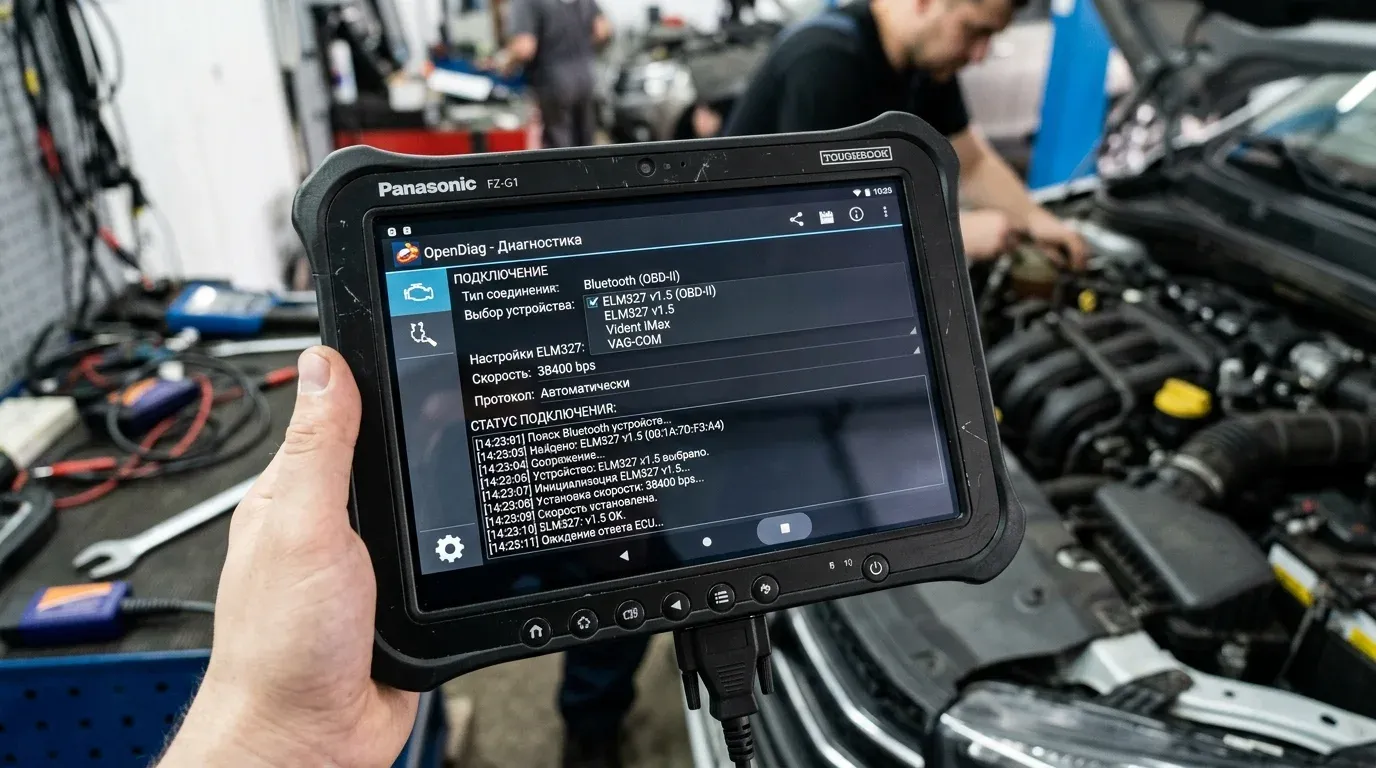

Детали конфигурации в меню программы:

1. Тип подключения: выберите «Bluetooth (OBD-II)».
2. Устройство: укажите имя сопряженного сканера (обычно OBDII, v1.5 или KONNWEI).
3. Настройки ELM327:
   • Скорость подключения: 38400 bps (базовая стабильная скорость для большинства адаптеров). Если сканер качественный, допускается установка 115200 bps для ускорения частоты обновления кадров Live Data.
   • Посылать команду сброса ATZ: обязательно включено.
   • Автоматическое переподключение: включено.
4. Выбор блока управления:
   • Если используется режим «Автоопределение», программа последовательно перебирает идентификаторы заводских протоколов.
   • При нестабильном соединении переключите режим на «Ручной выбор» и точно укажите модель установленного ЭБУ (например, Итэлма М74 или Bosch M7.9.7 Евро-3). Это сокращает время инициализации с 25 секунд до 2 секунд и предотвращает зависание шины.

---

3. Таблица эталонных параметров Live Data для автомобилей ВАЗ

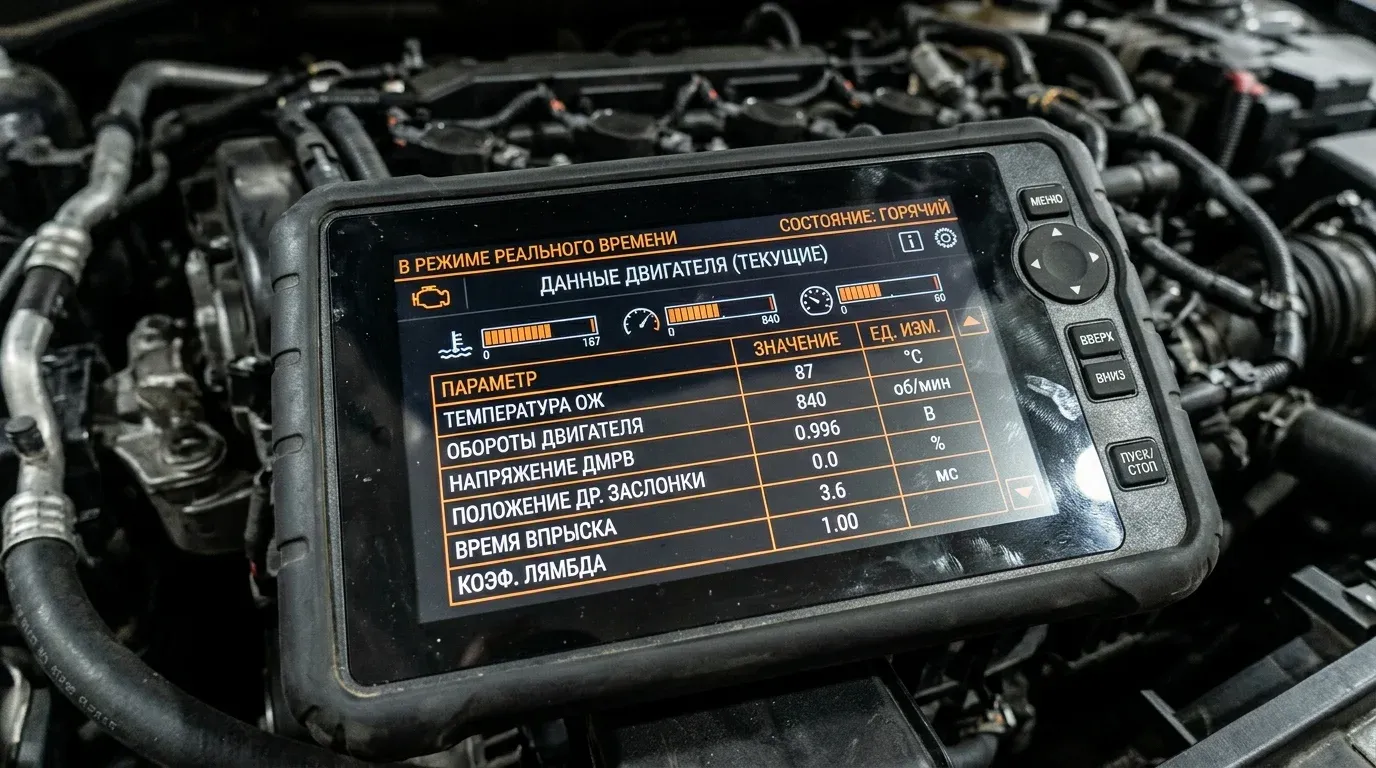

После установки связи с блоком управления двигателем на вкладке «Параметры» отображается массив инженерных данных. Диагностика неисправности строится на сопоставлении фактических цифр с заводскими допусками на холостом ходу полностью прогретого мотора (температура охлаждающей жидкости 85–95 °C).

Параметр в OpenDiag	Обозначение / Ед. изм.	Заводская норма (ХХ, прогрет)	Возможная неисправность при отклонении
Напряжение АЦП ДМРВ	UADC_MAF, В	0.996 – 1.010 В (в покое)	1.02–1.03 В — износ; >1.05 В — аварийное состояние ДМРВ
Обороты коленвала	FREQ, об/мин	800 – 850 (8 кл) / 820 – 860 (16 кл)	Плавание: подсос воздуха, пропуски зажигания, клин РХХ
Массовый расход воздуха	AIR_FLOW, кг/ч	8.5 – 9.8 (1.6 8V) / 9.5 – 11.0 (1.6 16V)	Более 12.0 кг/ч: ДМРВ завышает, подсос мимо фильтра, поздний УОЗ
Длительность впрыска	INJ_TIME, мс	3.4 – 4.2 (фазированный) / 1.8 – 2.4 (попарный)	Более 4.5 мс: низкое давление в рампе (менее 3.6 бар), забитые форсунки
Коэффициент коррекции времени впрыска	FR / COEFF, у.е.	0.95 – 1.05 (идеал 1.00)	Более 1.15: бедная смесь, подсос воздуха; менее 0.85: перелив форсунок
Положение дроссельной заслонки	THR_POS, %	0.0% (тросик) / 1.5 – 3.5% (E-Gas)	На тросике более 0%: износ ДПДЗ, натянут трос; E-Gas более 5%: нагар на заслонке
Положение регулятора ХХ	MOM_POS, шаги	25 – 45 шагов (для тросикового дросселя)	Менее 20 шагов: подсос воздуха; более 55 шагов: забит дроссельный канал
Угол опережения зажигания	UOZ, град. ПКВ	8.0 – 14.0° (динамически пляшет)	Зависание в нуле или глубокий минус: детонация, срез шпонки шкива
Напряжение бортовой сети	UBAT, В	13.8 – 14.4 В	Менее 13.2 В: износ щеток генератора, диодный мост, массы
Сигнал датчика кислорода №1	O2_1, В	0.10 – 0.85 В (быстрая синусоида)	Зависание в 0.1 В: бедная смесь/обрыв; зависание в 0.85 В: богатая

---

4. Диагностика ДМРВ через АЦП: методика отбраковки

Датчик массового расхода воздуха (пленочный термоанемометрический расходомер Bosch 0 280 218 037 или 0 280 218 116) передает информацию об объеме всасываемого воздуха аналоговым напряжением.

По мере деградации платинового чувствительного элемента от пыли и картерных газов его калибровочная характеристика смещается вверх:

1. Подключите сканер и установите связь с ЭБУ через OpenDiag.
2. Двигатель не запускайте, включите только зажигание (положение ключа II).
3. Перейдите на вкладку «АЦП» (Аналогово-цифровые преобразователи) и найдите строку Напряжение канала ДМРВ (или UADC_MAF):
   • 0.996 В — состояние идеального нового датчика с заводского конвейера.
   • 1.010 – 1.020 В — полностью исправный датчик, погрешность смесеобразования компенсируется кратковременными коррекциями.
   • 1.030 – 1.040 В — ощутимый износ. Наблюдается легкий провал при резком нажатии на газ, утренний запуск требует более долгой прокрутки стартером, расход топлива увеличен на 0.5–1 л/100 км.
   • 1.050 В и выше — критическая деградация кристалла. ЭБУ начинает сильно переобогащать смесь на холостых и беднить под нагрузкой. Появляется черный дым, сажа на свечах, хлопки во впускной коллектор. Промывка специальными аэрозолями в 90% случаев эффекта уже не дает — датчик подлежит замене.

Шкала состояния ДМРВ Bosch по напряжению АЦП в покое:

 [0.996 В] -------- [1.015 В] -------- [1.030 В] -------- [1.050 В+]
  Новый            Исправен            Устал             Замена
 (Идеал)           (Допуск)          (Перерасход)       (Авария)

---

5. Процедура сброса с инициализацией: когда и как выполнять

Одной из самых ценных функций OpenDiag является сервисная команда «Сброс с инициализацией» (доступна в меню «Управление ВПУ/ИМ» или «Ошибки» в зависимости от модели блока).

Зачем нужна инициализация:

Блоки управления семейств Bosch M7.9.7+, М73, М74 и М86 обладают энергонезависимой памятью адаптаций (Self-Learning Table). Контроллер непрерывно подстраивает базовые карты под текущее состояние двигателя:

• компенсирует падение давления топлива увеличением времени открытия форсунок;
• корректирует угол открытия заслонки E-Gas по мере накопления масляного нагара на дросселе;
• подгоняет шаги РХХ под фактическое сечение байпасного канала.

Если вы промыли дроссельную заслонку, устранили подсос воздуха через потрескавшуюся заглушку ресивера или заменили неисправный датчик, физические условия впускного тракта резко изменились. Однако в памяти ЭБУ остались старые коэффициенты коррекции.

В результате мотор начинает зависать на 1500–2500 об/мин, обороты циклически раскачиваются («пилят»), либо машина глохнет при сбросе передачи на нейтраль. Обычное снятие минусовой клеммы аккумулятора на современных блоках (М74, М86, Bosch 17.9.7) таблицы адаптаций не сбрасывает.

Регламент проведения инициализации через OpenDiag:

1. Заглушите двигатель, оставьте зажигание включенным.
2. В приложении OpenDiag перейдите в меню управления блоком и нажмите кнопку «Сброс с инициализацией».
3. На экране отобразится подтверждение: главное реле двигателя кратковременно щелкнет, панель приборов может на секунду погасить контрольные лампы.
4. Выключите зажигание ключом ровно на 15–20 секунд, чтобы процессор переписал системные флаги из ОЗУ в постоянную память EEPROM.
5. Процедура обучения нуля дросселя (для машин с E-Gas — М74, М86, ME17.9.7):
   • Включите зажигание, педаль газа не трогайте.
   • Выждите 30 секунд. В подкапотном пространстве будет слышен характерный писк и щелчки сервопривода дросселя — контроллер калибрует упоры минимального и максимального открытия.
   • Запустите двигатель без нажатия на педаль акселератора. Дайте мотору поработать на холостом ходу до включения вентилятора охлаждения (температура ОЖ 101–103 °C), чтобы блок заново построил таблицу шагов холостого хода.

---

6. Решение типовых проблем со связью в OpenDiag

Симптом сбоя	Реальная техническая причина	Способ устранения
«Адаптер не найден»	Bluetooth не сопряжен на системном уровне Android	Зайдите в настройки Bluetooth телефона, найдите устройство OBDII, введите код 1234 или 0000, затем выберите его в OpenDiag.
«Ошибка связи с адаптером»	Конфликт запущенных приложений	Закройте сторонние диагностические утилиты (Torque, Car Scanner) в диспетчере задач, отключите фоновые службы трекеров.
«Блок управления не отвечает»	1. Поддельный чип ELM327 v2.1. 2. Физический обрыв линии K-Line.	1. Проверьте адаптер утилитой ELM327 Identifier (должны поддерживаться команды до v1.4 включительно). 2. Проверьте контакт 7 разъема OBD-2: напряжение должно быть около 12 В (подтяжка через резистор в ЭБУ).
Обрыв связи каждые 30 секунд	Включен энергосберегающий режим Android	В настройках батареи смартфона отключите оптимизацию аккумулятора для приложения OpenDiag Mobile и разрешите работу в фоне.
Параметры зависают и не обновляются	Слишком низкая скорость порта	В настройках сканера OpenDiag установите скорость 38400 бит/с или 57600 бит/с вместо 9600 бит/с.

---

Резюме для автоэлектрика

Связка смартфона, программы OpenDiag и подлинного адаптера ELM327 v1.5 на контроллере PIC18F25K80 превращает портативный гаджет в функциональный аналог дилерских сканеров ДСТ-14 или Сканматик для автомобилей Lada.

Главное правило диагностики — оценивать комплекс параметров: показания АЦП ДМРВ в статике, поведение коэффициента коррекции времени впрыска под нагрузкой и соответствие шагов РХХ оборотам коленвала. При любых вмешательствах в систему впуска обязательным финальным этапом должен оставаться сброс блока с инициализацией и последующая калибровка нулевой точки дросселя.
