Ошибка P0135: подогреватель датчика кислорода (Банк 1, Датчик 1)

Диагностический код неисправности P0135 — Oxygen O2 Sensor Heater Circuit Malfunction (Bank 1, Sensor 1) относится к стандартным протоколам группы SAE J2012 и сигнализирует об отказе электрической цепи нагревательного элемента управляющего (докаталитического) датчика кислорода.

Владельцы автомобилей часто путают эту ошибку со сбоем самого сигнального тракта лямбда-зонда (ошибки P0130, P0171 по бедной смеси или P0133 медленный отклик). Однако в случае кода P0135 проблема носит исключительно аппаратный силовой характер: из строя выходит электрический нагреватель, его проводка, предохранитель или силовой транзистор в блоке управления двигателем.

1. Физика работы датчика кислорода и назначение подогревателя

Основой стандартного датчика кислорода является твердотельный керамический электролит на основе диоксида циркония ($ZrO_2$), легированного оксидом иттрия ($Y_2O_3$). С внешней стороны на керамику нанесен тончайший пористый слой платины, контактирующий с горячими выхлопными газами, а с внутренней — слой, контактирующий с атмосферным эталонным воздухом.

Керамика становится проводником для ионов кислорода исключительно при нагреве до температуры от 300 до 350 °C. При разнице парциального давления кислорода в выхлопе и атмосфере на платиновых электродах возникает ЭДС величиной от 0.1 В (бедная смесь, избыток кислорода) до 0.9 В (богатая смесь, дефицит кислорода).

Схема управления цепью подогревателя лямбда-зонда Bank 1 Sensor 1:

 [+12V АКБ] ---> [Главное реле / Замок] ---> [Предохранитель O2 HTR (15A)]
                                                    |
                                                    v (Белый провод 1)
                                      +---------------------------+
                                      | Встроенный нагреватель   |
                                      | (2.0–14.0 Ом в керамике)  |
                                      +---------------------------+
                                                    |
                                                    v (Белый провод 2)
 [ ЭБУ Двигателя (ECM) ] <--- (ШИМ-минус) <--------+
 (Транзисторный ключ MOSFET / Low-Side Driver)

В старых автомобилях 1980–1990-х годов лямбда-зонды были однопроводными и нагревались только за счет температуры выхлопных газов, что требовало до 10 минут движения после пуска. В современных машинах экологического стандарта Евро-4, Евро-5 и Евро-6 блок управления обязан замкнуть петлю топливной обратной связи (Closed Loop) в течение первых 20–30 секунд после пуска.

Для этого в тело керамического наконечника интегрирован миниатюрный нагревательный элемент мощностью от 12 до 25 Ватт. Если ток подогревателя прерывается, контроллер мгновенно регистрирует код P0135.

2. Цветовая маркировка проводов и распиновка 4-контактного разъема

Подавляющее большинство бензиновых автомобилей (Toyota, VAG, Ford, Hyundai/Kia, ВАЗ) оснащаются 4-проводными датчиками кислорода (Bosch, Denso, NTK/NGK).

Цветовая кодировка проводов датчиков:

1. Европейский стандарт (Bosch, VAG, ВАЗ, Ford):
   • Два белых провода: выводы подогревателя (полярность подключения значения не имеет).
   • Черный провод: сигнальный плюс датчика кислорода (выходная ЭДС от 0.1 до 0.9 В).
   • Серый провод: сигнальная масса датчика (подключается к изолированной аналоговой массе ЭБУ).
2. Японский стандарт (Denso, Toyota, Honda, Subaru):
   • Два черных провода: нагревательный элемент.
   • Синий провод: информационный сигнальный плюс.
   • Белый провод: сигнальная масса.

3. Диагностика цепи подогревателя мультиметром

Для локализации неисправности потребуется стандартный цифровой мультиметр и 3 минуты времени при выключенном зажигании.

Шаг 1: Замер сопротивления нагревателя датчика

1. Разъедините 4-контактную колодку первого лямбда-зонда.
2. Переведите мультиметр в режим омметра на предел 200 Ом.
3. Приложите измерительные щупы к двум одноцветным проводам со стороны датчика (два белых или два черных контакта):
   • Планарные датчики (Bosch 0 258 …, Denso): эталонное сопротивление холодного нагревателя при 20 °C составляет от 2.0 до 5.5 Ом.
   • Пальчиковые трубчатые датчики (NTK, старые серии Bosch): нормативное сопротивление составляет от 8.5 до 14.5 Ом.
   • Обрыв нихромовой нити: на экране отображается символ OL (Open Loop / бесконечность). Внутренняя спираль перегорела из-за усталости металла или вибрации выхлопной трубы. Вердикт: датчик подлежит замене.
   • Короткое замыкание: сопротивление ниже 1.0 Ом. Опасно для ЭБУ: повышенный ток выжигает защитный предохранитель или силовой MOSFET-ключ контроллера.

Шаг 2: Проверка питающего напряжения +12 В со стороны жгута автомобиля

1. Включите зажигание (двигатель не запускать).
2. Переведите мультиметр в режим измерения постоянного напряжения (DCV 20 В).
3. Черный щуп подключите к надежной массе двигателя, а красным щупом коснитесь поочередно обоих силовых контактов подогревателя в ответной колодке со стороны автомобильного жгута:
   • На одном из контактов обязано присутствовать напряжение аккумулятора: от 12.2 до 12.6 Вольт.

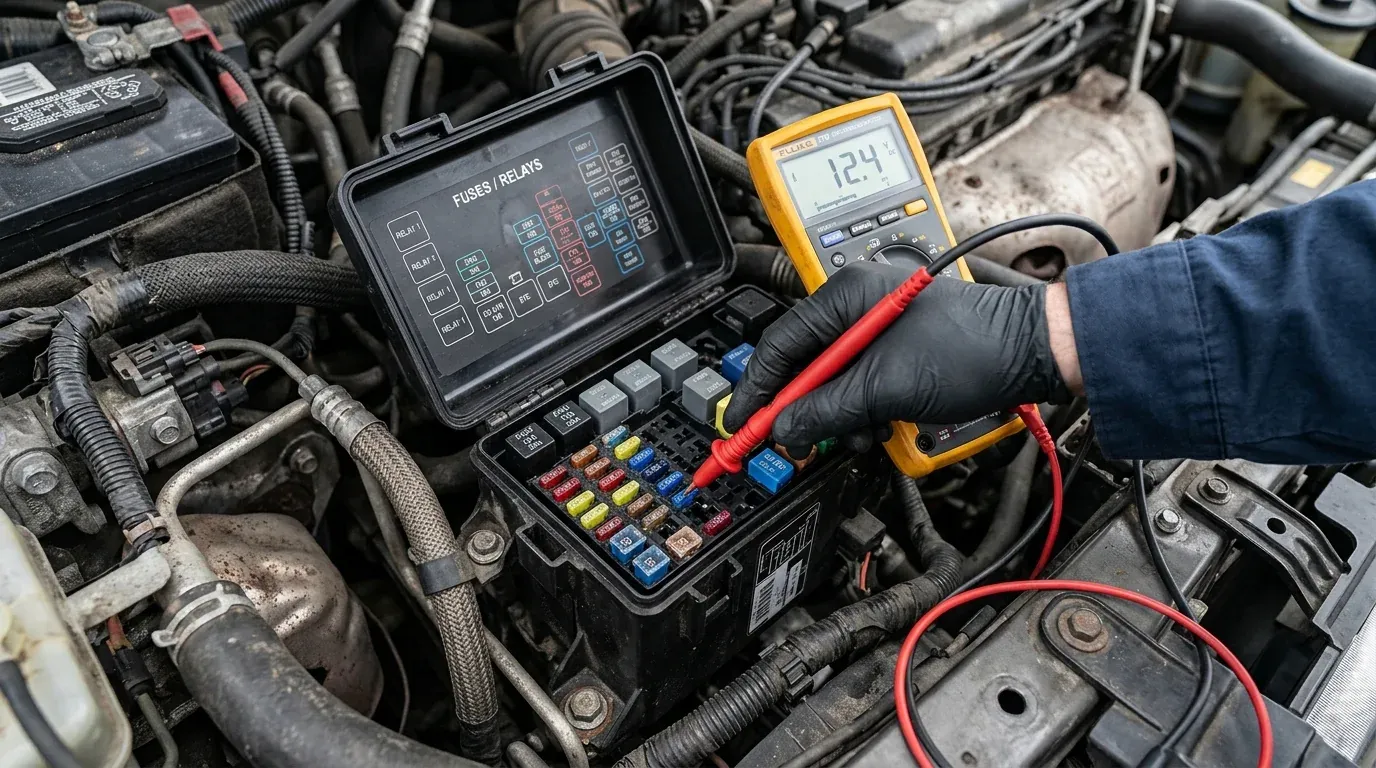

   • Если напряжения нет (0 В) — перегорел силовой предохранитель (маркировка O2 HTR, HEATER, ENG, номиналом 10 или 15 А) или подгорели силовые контакты в главном реле (см. подробный мануал по проверке автомобильных реле мультиметром).

Шаг 3: Проверка импульсного минуса управления от ЭБУ

Современные блоки управления (Bosch ME17.9.7, Delphi MT22, Siemens Simos) не подают постоянный минус на подогреватель, а регулируют ток с помощью широтно-импульсной модуляции (ШИМ / PWM). Это предотвращает растрескивание холодной керамики при попадании капель конденсата из выхлопной системы.

1. Подключите щупы вольтметра между двумя контактами подогревателя в колодке жгута автомобиля.
2. Запустите холодный двигатель:
   • В первые 30–60 секунд мультиметр покажет усредненное напряжение от 9.5 до 11.5 В (скважность ШИМ около 75–85%).
   • По мере прогрева выхлопного тракта напряжение плавно опустится до 3.0–5.0 В.
   • Если постоянный плюс 12 В есть, но на втором проводе висит постоянное напряжение без просадки на массу — поврежден провод от колодки до разъема ЭБУ либо выбит выходной каскад ключа в самом блоке.

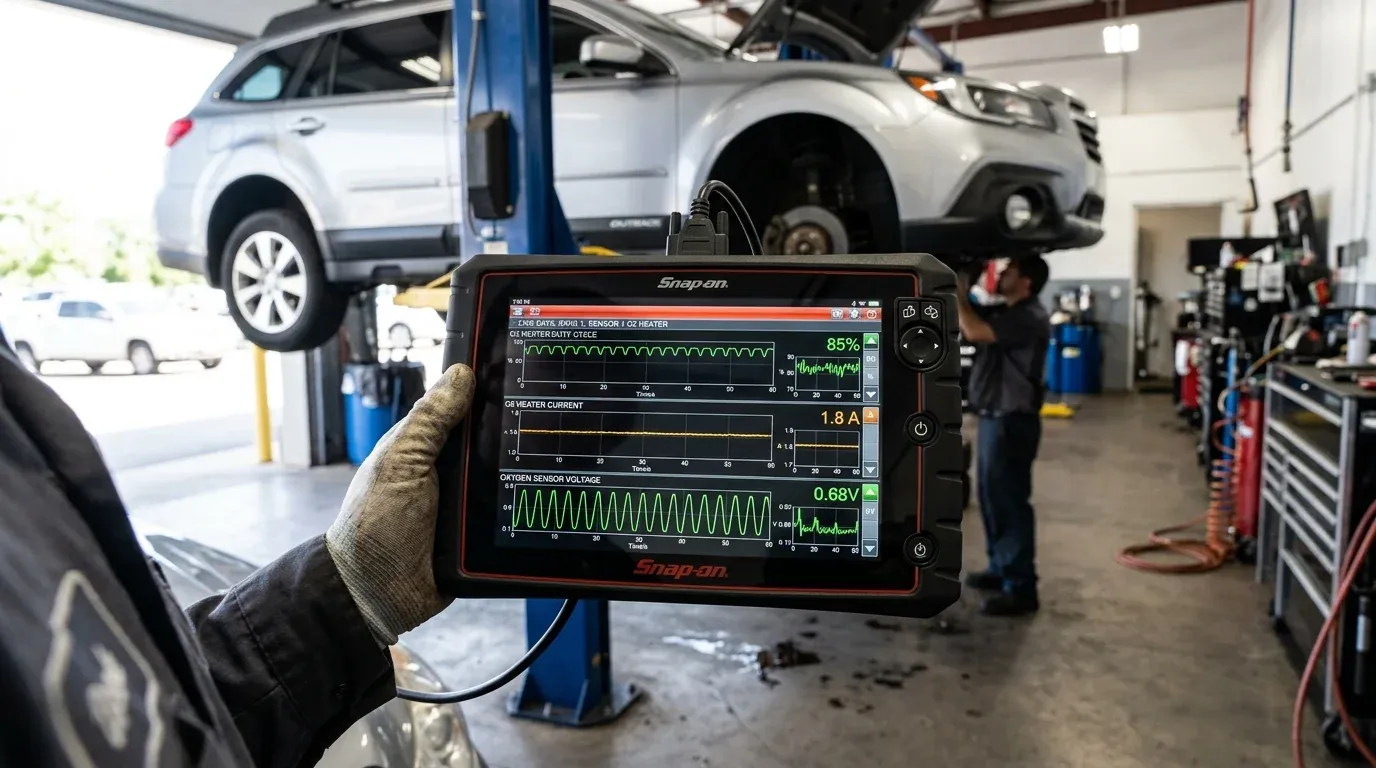

4. Контроль параметров через диагностический сканер (Live Data)

Перед заменой датчика полезно оценить статус системы с помощью смартфона и адаптера ELM327 (рекомендации по подбору ПО смотрите в нашем обзоре лучших программ для диагностики авто на андроид).

В диагностическом меню реального времени (Live Data) выведите параметры:

1. O2 Heater Status Bank 1 Sensor 1: флаг активности нагревателя (должен быть ON после старта).
2. O2 Heater Duty Cycle B1S1: коэффициент заполнения ШИМ (на холодном моторе от 80% до 100%, на полностью прогретом — от 10% до 30%).
3. O2 Sensor Output Voltage B1S1: выходное напряжение кислородного датчика. При исправном подогреве амплитуда переключения между 0.1 В и 0.85 В обязана начаться не позднее чем через 25–40 секунд после пуска. Если датчик долго висит на опорном напряжении 0.45 В — контур не прогрет.

5. Важные правила при замене и предостережения

Если замер сопротивления подтвердил обрыв спирали подогревателя, узел подлежит замене. При выполнении работ критически важно соблюдать три технологических правила:

1. Запрет на пайку проводов:
   • Многие автовладельцы при покупке универсального датчика (Bosch 0 258 986 505) соединяют провода паяльником с оловянно-свинцовым припоем. Это грубейшая ошибка.
   • Во-первых, температура выхлопной трубы передается по жилам кабеля и расплавляет припой.
   • Во-вторых, эталонный атмосферный кислород для сравнения поступает внутрь зонда не через корпус, а сквозь микроскопические зазоры между медными жилками проводов под защитной силиконовой изоляцией. Олово и канифоль наглухо запаивают воздушные капилляры, датчик «слепнет» и мотор начинает пожирать бензин.
   • Правильный монтаж: соединение выполняется исключительно с помощью специальных обжимных латунных гильз с термоусадочной клеевой трубкой (идут в комплекте универсальных датчиков).
2. Смазка резьбы:
   • На резьбовую часть нового датчика обязательно наносится тонкий слой высокотемпературной графитовой или медной антипригарной смазки (до 1100 °C).
   • Смазка не должна попадать на защитный колпачок с перфорацией, иначе датчик мгновенно отравится свинцом или силиконом. Момент затяжки — строго 40–45 Нм.
3. Проверка состояния катализатора:
   • Если автомобиль долго эксплуатировался с горящей ошибкой P0135, перед установкой нового оригинального датчика убедитесь в отсутствии оплавления сот нейтрализатора, чтобы не столкнуться с ошибкой низкой эффективности катализатора P0420.
