Ошибка P1135 Toyota: подогреватель A/F Sensor (Банк 1, Датчик 1)
Диагностика ошибки P1135 на Toyota и Lexus: почему обычная лямбда не подходит. Замер сопротивления нагревателя A/F Sensor (0.8–1.4 Ом), реле и предохранитель 25A.
Самое важное из статьи:
- Суть ошибки P1135 (Air-Fuel Sensor Heater Circuit Malfunction Bank 1 Sensor 1): заводской код неисправности Toyota/Lexus указывает на сбой в силовой электрической цепи встроенного подогревателя верхнего широкополосного датчика состава смеси (A/F Sensor) первого банка цилиндров.
- Главная ошибка при ремонте: владельцы путают A/F Sensor со стандартным узкополосным циркониевым датчиком кислорода (O2 Sensor) и покупают дешевые универсальные заменители. Сопротивление нагревателя обычного датчика составляет 11–16 Ом, тогда как оригинальный датчик Denso A/F обладает ультранизким сопротивлением 0.8–1.4 Ом при 20 °C. При установке обычной лямбды ЭБУ мгновенно фиксирует код P1135 повторно.
- Силовое питание цепи подогрева: плюс 12 В подается через отдельное силовое реле A/F HTR и мощный плавкий предохранитель A/F HTR номиналом 25 А в подкапотном блоке. Управление минусом осуществляет блок управления двигателем импульсным ШИМ-сигналом с пусковым током до 8–10 А.
- Локализация банка 1: на рядных моторах (1AZ-FE, 2AZ-FE, 2AR-FE) датчик Bank 1 Sensor 1 расположен прямо на выпускном коллекторе под капотом перед катализатором. На V-образных двигателях V6 (1MZ-FE, 3MZ-FE, 2GR-FE) Банк 1 находится у моторного щита (задний ряд цилиндров 1-3-5).
Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.
Диагностический код неисправности P1135 — Air-Fuel Sensor Heater Circuit Malfunction (Bank 1 Sensor 1) является специфическим кодом автоконцерна Toyota Motor Corporation (включая автомобили Lexus). Он фиксируется на популярных моделях: Camry (XV30, XV40, XV50), RAV4, Corolla, Highlander, Avensis, Harrier и Lexus RX300/RX330/ES300.
В 9 из 10 случаев владельцы сталкиваются с парадоксальной ситуацией: купив в автомагазине новый датчик кислорода по совету неквалифицированного сервиса, водитель сбрасывает ошибку сканером, но через 3–5 секунд после повторного запуска двигателя лампа Check Engine вспыхивает вновь вместе со значками систем стабилизации VSC и TRAC.
Причина кроется в фундаментальном отличии широкополосного датчика состава смеси (A/F Sensor) от стандартного лямбда-зонда.
1. Физика датчика A/F Ratio: почему сопротивление обязано быть 0.8–1.4 Ом
В классических автомобилях устанавливаются триггерные циркониевые датчики кислорода, формирующие напряжение от 0.1 В до 0.9 В. Они способны определять лишь факт отклонения от стехиометрии: богаче или беднее. Рабочая температура такого датчика составляет около 350 °C.
На автомобилях Toyota с экологическими стандартами Евро-3, Евро-4 и выше перед катализатором устанавливается датчик состава смеси A/F Sensor (Air-Fuel Ratio Sensor):
- Это широкополосный сенсор планарного типа, измеряющий точный коэффициент избытка воздуха в диапазоне от 12:1 до 18:1 за счет ионной перекачки кислорода микротоками.
- Для нормального протекания электрохимической реакции керамический чувствительный элемент обязан быть разогрет до колоссальной температуры: от 650 до 700 °C.
Сравнение характеристик нагревателей Toyota A/F Sensor и обычного O2-зонда:
+----------------------------+------------------------+------------------------+
| Параметр | Датчик A/F (Denso) | Стандартный O2 Sensor |
+----------------------------+------------------------+------------------------+
| Сопротивление подогрева | 0.8 – 1.4 Ом (при 20°C)| 11.0 – 16.0 Ом |
| Рабочая температура | 650 – 700 °C | 300 – 350 °C |
| Потребляемый пусковой ток | 8.0 – 10.0 Ампер | 0.9 – 1.2 Ампера |
| Защитный предохранитель | 25 Ампер (A/F HTR) | 10 – 15 Ампер (EFI) |
| Сигнальный интерфейс | Ток накачки (мА) | Напряжение 0.1 – 0.9 В |
+----------------------------+------------------------+------------------------+Чтобы мгновенно разогреть керамику до 700 °C после холодного пуска, конструкторы Denso уменьшили сопротивление спирали подогревателя до 0.8 – 1.4 Ом (на некоторых версиях моторов 1MZ-FE допуск составляет до 1.8 Ом).

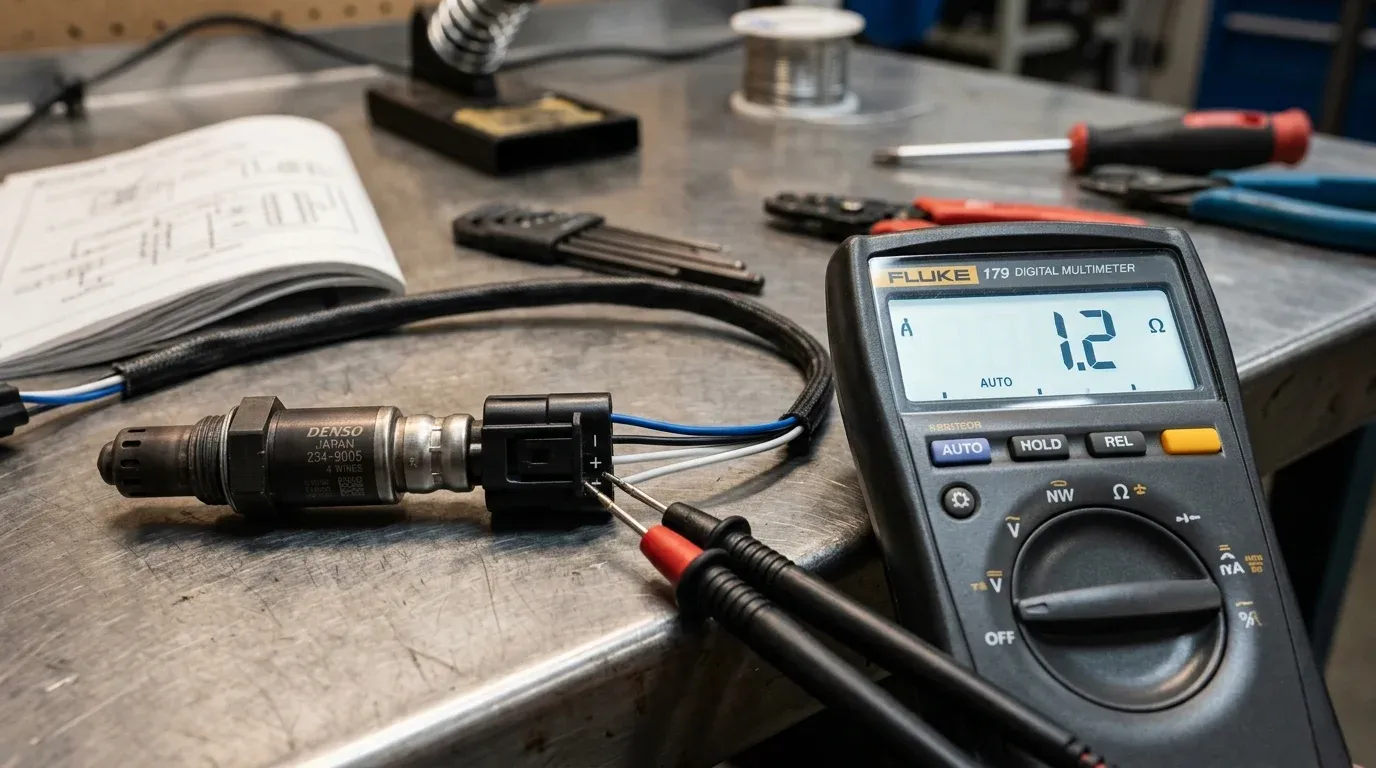

Эталонный замер оригинального сенсора Denso: сопротивление между контактами подогревателя составляет ровно 1.2 Ом при температуре 20 °C.
2. Электрическая схема управления подогревателем A/F HTR
Цепь электроподогрева работает под высокой токовой нагрузкой и скоммутирована по схеме с нижним ключом управления (Low-Side Driver):
[+12V АКБ] ---> [Главное реле EFI] ---> [Предохранитель A/F HTR (25A)]
|
v
[Реле A/F HTR Relay]
|
v (Пин 1 датчика: +12V)
+-------------------------+
| Нагреватель A/F Sensor |
| (0.8–1.4 Ом в керамике) |
+-------------------------+
|
v (Пин 2 датчика: ШИМ-минус)
[ ЭБУ Двигателя (ECM) ] <--- Вывод HT1A <---------+
(Силовой полевой транзистор MOSFET)- Постоянный плюс +12 В поступает от силового предохранителя A/F HTR (25 А) через замкнутые контакты реле A/F HTR Relay.
- Минусовой провод идет в блок управления двигателем на контакт HT1A.
- Внутри ЭБУ установлен мощный полевой транзистор, который модулирует ток методом широтно-импульсной модуляции (ШИМ).
- Процессор непрерывно замеряет падение напряжения на измерительном резисторе в цепи истока транзистора. Если ток выходит за рамки окна от 0.8 А до 10.5 А, система немедленно выставляет статус ошибки P1135.

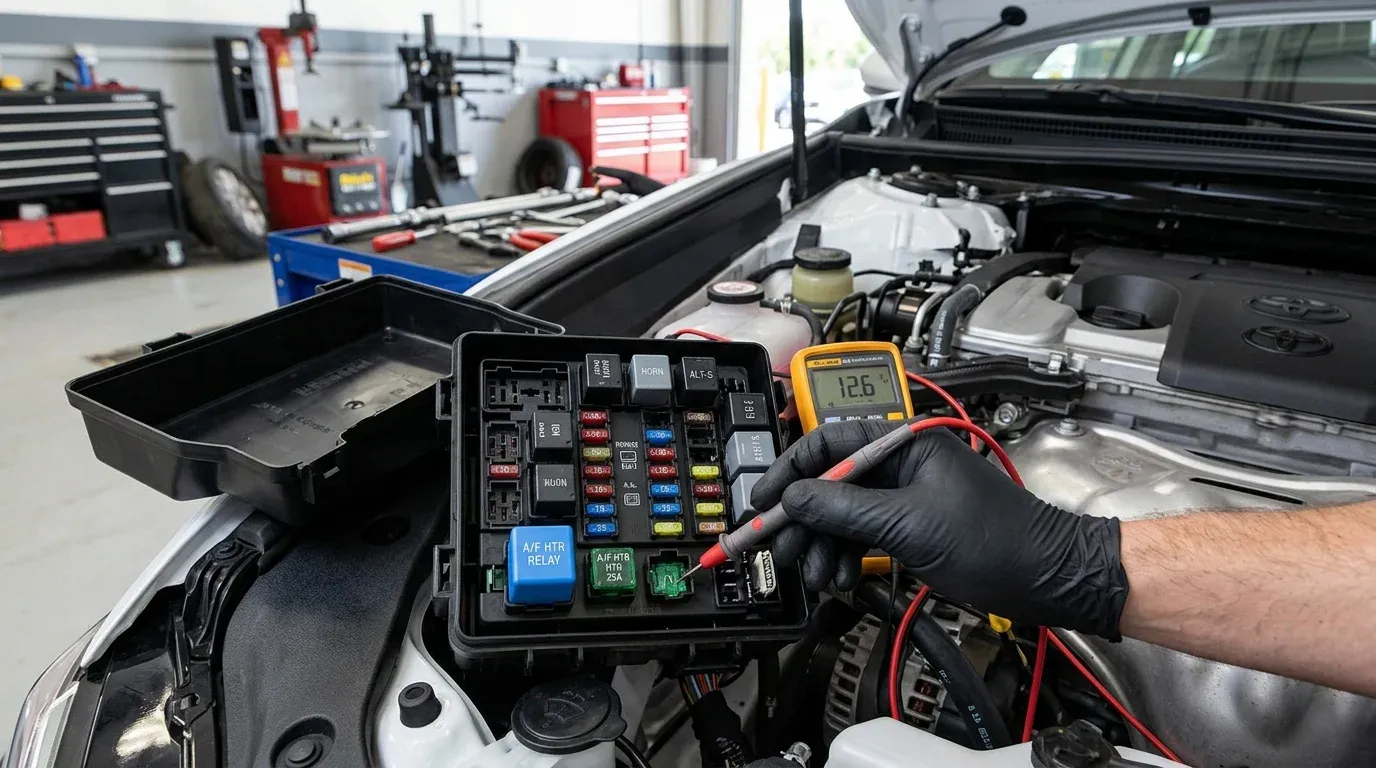

Монтажный блок под капотом Toyota: синее силовое реле A/F HTR Relay и зеленый флажковый предохранитель A/F HTR номиналом 25 А.
3. Распиновка разъема и методика проверки мультиметром
На 4-контактной колодке датчика Denso A/F Ratio провода сгруппированы следующим образом:
| Номер пина | Цвет провода (типовой) | Назначение контакта | Параметр исправности |
|---|---|---|---|
| Пин 1 | Черный (или синий) | Питание подогревателя (+12 В) | Напряжение АКБ (12.0–14.2 В) при включенном зажигании |
| Пин 2 | Черный (или белый) | Управление подогревом (минус ЭБУ) | Прозванивается до пина HT1A колодки ЭБУ (сопротивление провода менее 0.5 Ом) |
| Пин 3 | Синий (или красный) | Сигнальный провод A1A+ | Опорное смещение около 3.3 В от ЭБУ |
| Пин 4 | Белый (или желтый) | Сигнальный провод A1A- | Опорное смещение около 3.0 В от ЭБУ |
Пошаговая проверка цепи:
- Отсоедините разъем датчика A/F Bank 1 Sensor 1.
- Переведите мультиметр в режим замера сопротивления (предел 200 Ом):
- Подключите щупы к пинам 1 и 2 со стороны самого датчика.
- Норма: при температуре воздуха около 20 °C прибор должен показать от 0.8 до 1.4 Ом.
- Обрыв: на экране отображается символ
OLили1(бесконечность). Нагревательная дорожка внутри керамического элемента физически перегорела. Датчик подлежит замене. - Неверный тип: прибор показывает 11–16 Ом. На автомобиле установлен обычный узкополосный датчик, несовместимый с блоком управления Toyota.
- Проверка напряжения питания на ответной части разъема (со стороны проводки авто):
- Включите зажигание (двигатель не заводите).
- Замерьте напряжение между пином 1 разъема и надежной массой двигателя.
- На мультиметре должно присутствовать напряжение 12.0–12.6 В. Если напряжения нет — проверьте предохранитель A/F HTR 25A и силовое реле A/F HTR Relay.
4. Подбор оригинальных датчиков Denso: артикулы без осечек
Установка универсальных датчиков с обжимными муфтами на цепи A/F Ratio запрещена из-за высочайших требований к точности калибровок и качеству контакта в разъеме.
Ниже приведена таблица проверенных прямых заменителей Denso для популярных двигателей:
| Двигатель Toyota | Автомобиль | Расположение Bank 1 Sensor 1 | Оригинальный артикул Toyota | Проверенный аналог Denso |
|---|---|---|---|---|
| 2.4L (2AZ-FE) | Camry XV30, XV40, RAV4, Previa | Верхний коллектор под капотом | 89467-33050 / 89467-28010 | Denso DOX-0242 / 234-9049 |
| 2.0L (1AZ-FE) | RAV4 (II, III), Avensis T250 | Верхний коллектор перед капотом | 89467-42010 / 89467-42020 | Denso DOX-0261 / 234-9023 |
| 3.0L / 3.3L V6 | Camry 3.0, Lexus RX300/330 | Задний ряд цилиндров (у моторного щита) | 89467-48011 / 89467-41010 | Denso DOX-0246 / 234-9009 |
| 3.5L V6 (2GR-FE) | Camry XV40/XV50, RAV4 3.5, RX350 | Задний коллектор (Банк 1, цилиндры 1-3-5) | 89467-33080 / 89467-48050 | Denso DOX-0264 / 234-9051 |
Резюме для мастера
При появлении кода P1135 на автомобилях Toyota алгоритм ремонта предельно однозначен. Снимите разъем и замерьте сопротивление между двумя черными проводами датчика.
Если мультиметр фиксирует обрыв или сопротивление больше 2.0 Ом, датчик состава смеси отработал свой ресурс и требует замены на оригинальный компонент Denso с низкоомным планарным нагревателем. Попытки установить обычную узкополосную лямбду приведут лишь к повторному чеку и напрасно потраченным средствам.
Практикующий специалист по компьютерной диагностике и автоэлектрике с 15-летним стажем. Эксперт по протоколам OBD-II, CAN, K-Line, локализации сложных плавающих неисправностей в проводке, мотор-тестерам MT Pro и осциллографической диагностике датчиков системы впрыска.
❓︎ Часто задаваемые вопросы (FAQ)
Почему универсальный датчик кислорода Bosch не гасит ошибку P1135 на Тойоте?
Широкополосный датчик соотношения воздух-топливо (A/F Ratio Sensor) для выхода на рабочий режим требует разогрева керамики до 650–700 °C (вдвое горячее стандартного датчика кислорода). Для этого в него встроен мощный планарный нагреватель с сопротивлением всего 0.8–1.4 Ом. Обычный универсальный датчик Bosch имеет сопротивление 9–14 Ом. Блок управления контролирует ток подогрева через встроенный шунт: при токе менее 0.8 А или более 10 А контроллер определяет обрыв либо короткое замыкание цепи и зажигает P1135 в первые же секунды после пуска.
Можно ли эксплуатировать Тойоту с ошибкой P1135?
При неработающем подогревателе датчик A/F не может выйти на рабочий температурный режим на холостых оборотах и малом газу. ЭБУ отключает замкнутый контур лямбда-регулирования (Closed Loop) и переводит мотор на аварийные базовые топливные карты. Это приводит к росту расхода бензина на 15–30%, появлению запаха несгоревшего топлива из выхлопной трубы и постепенному спеканию сот катализатора.
Где находится предохранитель и реле подогрева A/F Sensor на Camry и RAV4?
Предохранитель A/F HTR (зеленый, 25 А) и электромагнитное реле A/F HTR (обычно синего или черного цвета) расположены в основном монтажном блоке моторного отсека между аккумулятором и левым крылом. Если предохранитель цел, необходимо проверить силовые контакты реле: со временем они подгорают от постоянной коммутации токов величиной 8–10 А.
