Как проверить катушку зажигания мультиметром: 2, 3 и 4 контакта
Как проверить катушку и модуль зажигания: осмотр, перестановка, разрядник, сопротивление обмоток катушки на 2 контакта и питание катушек на 3–4 контакта.
Обновлено Опубликовано
Самое важное из статьи:
- Самый быстрый и надёжный способ — перестановка: поменяйте катушку местами с соседним цилиндром и посмотрите, переедет ли пропуск.
- Мультиметром можно проверить только катушки без встроенного коммутатора (обычно с двухконтактным разъёмом): обрыв или замыкание обмоток.
- Катушка с нормальным сопротивлением всё равно может пробивать под нагрузкой — поэтому решает проверка искры разрядником и перестановка.
Неисправная катушка зажигания — одна из самых частых причин, по которым двигатель троит и появляются ошибки P0300 или P0301–P0304. Проверить её можно четырьмя способами — от самого простого к самому точному.
Какая у вас катушка
| Тип | Как узнать | Что можно проверить мультиметром |
|---|---|---|
| Модуль зажигания на 4 цилиндра (ВАЗ 8 клапанов и др.) | Один блок, от него 4 высоковольтных провода | Ограниченно: питание на разъёме, обмотки — по руководству |
| Индивидуальная катушка с 2 контактами | Стоит на свече, разъём на 2 провода | Первичная обмотка (обрыв/замыкание) |
| Индивидуальная катушка с 3–4 контактами | Стоит на свече, разъём на 3–4 провода | Только питание и массу на разъёме — внутри коммутатор |
| Рампа катушек (несколько в одном корпусе) | Один корпус на все свечи (например, на ряде моторов Opel) | По руководству; переставить отдельную катушку нельзя — проверяют разрядником |
Способ 1. Осмотр (2 минуты)
Снимите катушку или наконечники и посмотрите:
- трещины корпуса, следы пробоя — тонкие тёмные дорожки на корпусе или наконечнике;
- масло или вода в свечном колодце;
- окисленные контакты разъёма, порванный наконечник.
Масло в колодцах — признак протекающей прокладки клапанной крышки. Пока её не заменить, новые катушки тоже будут пробивать. Та же течь может стекать по блоку на разъём датчика детонации, поэтому если рядом записан P0325, осмотрите и его.
Способ 2. Перестановка (15 минут, без приборов)
Для индивидуальных катушек: поменяйте местами катушку проблемного цилиндра и соседнего, сотрите ошибки и проедьте. Если пропуск «переехал» за катушкой (P0302 стала P0303) — катушка неисправна. Если остался — смотрите свечу, форсунку и компрессию.
Для модуля ВАЗ 8 клапанов: переставляют высоковольтные провода. Модуль питает пары цилиндров 1–4 и 2–3, поэтому пропуски сразу в двух цилиндрах одной пары указывают на модуль или провода этой пары.
Способ 3. Искровой разрядник

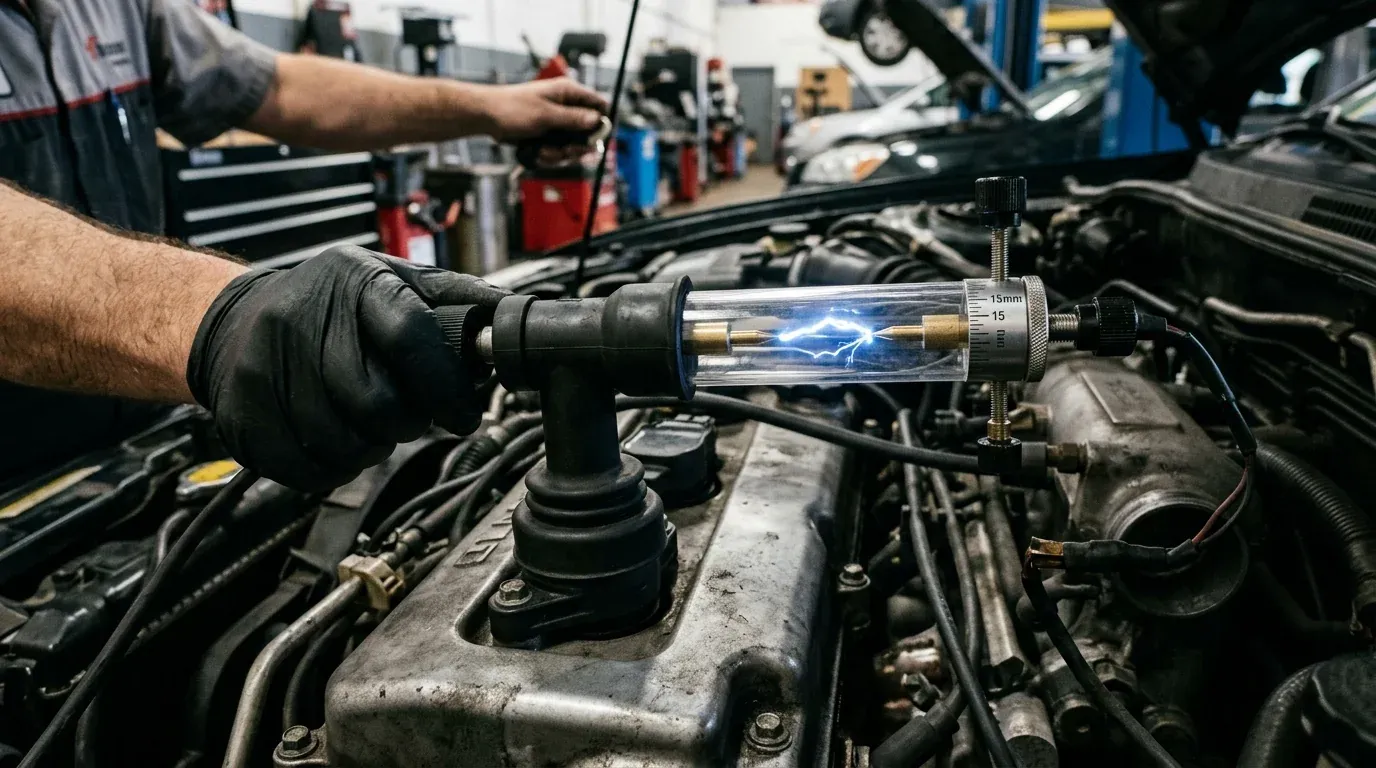

Тестер искры вставляют между катушкой и свечой (или проводом и свечой) и заводят двигатель. Исправная катушка даёт стабильную яркую искру на заданном зазоре, без пропусков. Слабая, прерывистая искра или её отсутствие при исправном питании — катушка неисправна.
Не проверяйте искру «на массу» с открытым проводом: можно получить удар и повредить электронику.
Способ 4. Мультиметр

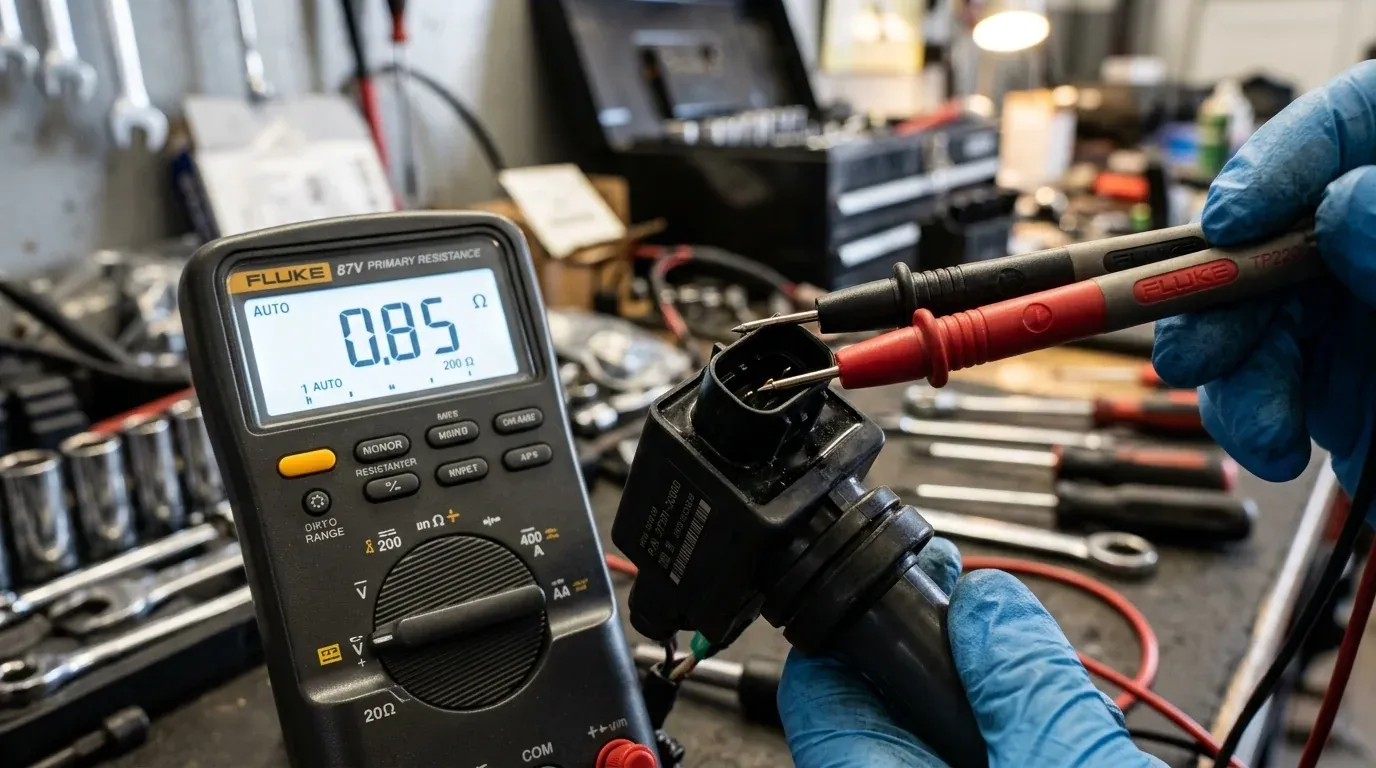

Сопротивление обмоток (зажигание выключено, разъём отсоединён):
- первичная обмотка — между выводами низковольтного разъёма;
- вторичная — между высоковольтным выводом и выводом первичной обмотки (какими именно — по схеме катушки).
Что ищем: обрыв (бесконечность) или короткое замыкание. Норму сопротивления берут из руководства для вашего двигателя — у разных катушек она разная, и чужая цифра ничего не скажет. Полезно и сравнение с катушкой того же номера с соседнего цилиндра: заметная разница между одинаковыми катушками — повод для подозрения. Межвитковый пробой под высоким напряжением мультиметр не покажет, поэтому «нормальное» сопротивление не доказывает исправность.
Питание и управление (для всех типов):
- При включённом зажигании на проводе питания разъёма — напряжение бортсети.
- Масса (у катушек с коммутатором) — без падения напряжения.
- Управляющий сигнал: при прокрутке стартером светодиодный пробник на управляющем проводе должен мигать. Нет сигнала — проблема в проводке или в блоке управления, а не в катушке.
Лампу накаливания вместо светодиодного пробника на управляющий провод не ставьте. Она берёт заметный ток и нагружает выход ЭБУ, рассчитанный на управление коммутатором, — так можно повредить блок. Светодиодному пробнику хватает очень малого тока, он только показывает, что импульсы есть. Форму импульсов покажет осциллограф.
Что сделать после замены
Сотрите ошибки, проверьте, что пропуски не возвращаются. Если меняли одну катушку на машине с большим пробегом, проверьте свечи: изношенная свеча с большим зазором быстро «убивает» и новую катушку.
