Как проверить ДМРВ мультиметром: напряжение АЦП покоя и диагностика

Датчик массового расхода воздуха (ДМРВ / MAF — Mass Air Flow Sensor) является главным дозирующим сенсором в системах управления двигателем с распределенным впрыском. Именно по показаниям расходомера блок управления двигателем (ЭБУ) рассчитывает цикловое наполнение цилиндров воздухом и задает базовую длительность импульса открытия топливных форсунок.

Когда пленочный расходомер воздуха стареет, двигатель начинает демонстрировать симптомы, похожие на неисправность бензонасоса, пропуски зажигания P0300 или богатую смесь P0172: появляются рывки при переключении передач, затяжной пуск, провалы при разгоне и перерасход топлива до 2–3 литров на 100 км.

Для точной отбраковки сенсора необязательно ехать на компьютерную диагностику — профессиональный вердикт о состоянии чувствительного элемента можно вынести за 2 минуты с помощью цифрового мультиметра.

---

1. Устройство и принцип работы пленочного термоанемометра Bosch HFM5

В современных автомобилях повсеместно применяются пленочные датчики расхода воздуха типа Bosch HFM5 (каталожные номера 0 280 218 037, 0 280 218 116, а также расходомеры автомобилей ГАЗ, УАЗ и иномарок).

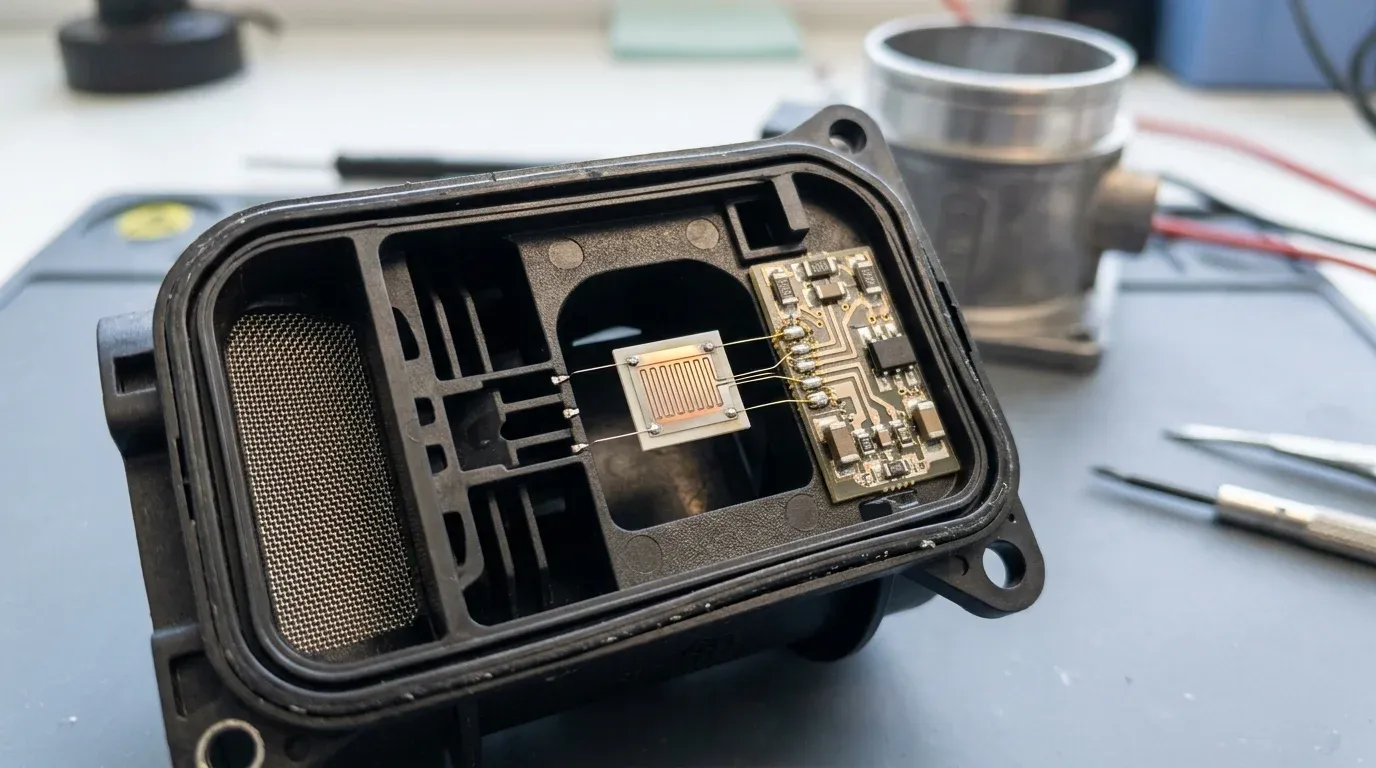

Чувствительный элемент сенсора представляет собой кремниевый кристалл с тонкопленочным платиновым нагревателем и двумя терморезисторами, включенными в измерительный мост Уитстона.

Физика измерений:

1. Электроника датчика непрерывно поддерживает температуру нагревательного элемента примерно на 120–160 °C выше температуры входящего воздуха.
2. Всасываемый двигателем воздух обдувает платиновую мембрану и охлаждает ее.
3. Чем больше масса проходящего воздуха, тем больший ток требуется подать в нагреватель для сохранения постоянной разницы температур.
4. Встроенный микроконтроллер преобразует величину этого тока в линейный аналоговый сигнал напряжения: от 1.0 В (нулевой расход воздуха при выключенном моторе) до 4.5–4.8 В (максимальный расход на пике мощности при 6000 об/мин).

---

2. Распиновка 5-контактного разъема ДМРВ

Для проведения замеров необходимо точно идентифицировать провода на ответной колодке расходомера. Нумерация контактов нанесена непосредственно на пластиковый корпус разъема со стороны защелки:

Номер контакта	Типовой цвет провода	Функциональное назначение	Ожидаемое напряжение
Контакт 1	Желтый / Зеленый	Датчик температуры входящего воздуха (ДТВВ / IAT)	1.5 – 3.8 В (в зависимости от температуры на улице)
Контакт 2	Розовый с черным	Силовое питание +12 В (от главного реле системы впрыска)	12.0 – 14.2 В (напряжение бортовой сети)
Контакт 3	Зеленый	Сигнальная масса датчика (GND от процессора ЭБУ)	0.000 – 0.015 В (строго относительно минуса АКБ)
Контакт 4	Серый с белым	Опорное стабилизированное питание микросхемы датчика	5.00 ± 0.05 В (стабилизатор ЭБУ)
Контакт 5	Желтый	Выходной аналоговый сигнал расхода воздуха (АЦП)	0.996 – 1.010 В (в покое при включенном зажигании)

---

3. Эталонная таблица состояния ДМРВ по напряжению покоя

Главный параметр инструментальной отбраковки расходомера — напряжение покоя (U_пок). Это величина сигнала на контакте 5 при отсутствии воздушного потока.

Шкала технического состояния расходомера воздуха Bosch:

 [0.996 В] -------- [1.010 В] -------- [1.025 В] -------- [1.040 В] -------- [1.050 В+]
  Идеал              Норма              Усталость         Перерасход          БРАК
 (Новый)           (Рабочий)          (Погрешность)       (Тупит мотор)      (Замена)

Напряжение на пине 5 (В)	Степень износа	Поведение автомобиля и влияние на смесь	Требуемое действие
0.996 – 1.010 В	Идеальное (новый датчик)	Заводские параметры. Мгновенный отклик на педаль газа, минимальный расход.	Датчик в идеале, вмешательство не требуется.
1.010 – 1.020 В	Отличное рабочее	Нормальная эксплуатация. Погрешность дозирования смеси легко компенсируется ЭБУ.	Эксплуатировать дальше без ограничений.
1.020 – 1.030 В	Начальная деградация	Появляется легкая задумчивость при трогании с места. Расход топлива растет на 0.3–0.6 л/100 км.	Допустимо к эксплуатации. Промыть от пыли.
1.030 – 1.040 В	Ощутимый износ	ЭБУ начинает заметно богатить смесь. Провал при разгоне, потемнение свечей зажигания.	Рекомендуется плановая замена датчика.
1.040 – 1.050 В	Критическое старение	Двигатель тупит при обгоне, плавают обороты холостого хода, черный нагар на выхлопной трубе.	Датчик подлежит срочной замене.
1.050 В и более	Аварийное состояние	ЭБУ переливает топливо, зависают обороты до 1500 об/мин, регулярные ошибки по переобогащению смеси.	Датчик мертв. Эксплуатация запрещена.

---

4. Пошаговая инструкция по замеру мультиметром

Чтобы исключить ложные выводы, замер напряжения АЦП покоя проводится по строгому регламенту:

[Шаг 1: Заглушить двигатель] ---> [Выключить все потребители (фары, печку, музыку)]
              |
              v
[Шаг 2: Включить зажигание (мотор не запускать!)]
              |
              v
[Шаг 3: Перевести мультиметр в режим DCV (2V или 20V)]
              |
              v
[Шаг 4: Черный щуп на ПИН 3 (масса), Красный щуп на ПИН 5 (сигнал)]
              |
              v
[Шаг 5: Оценить показания по эталонной таблице]

Важные нюансы методики:

1. Не снимайте разъем с датчика! Замер обязан производиться на полностью собранной и подключенной схеме под штатной нагрузкой.

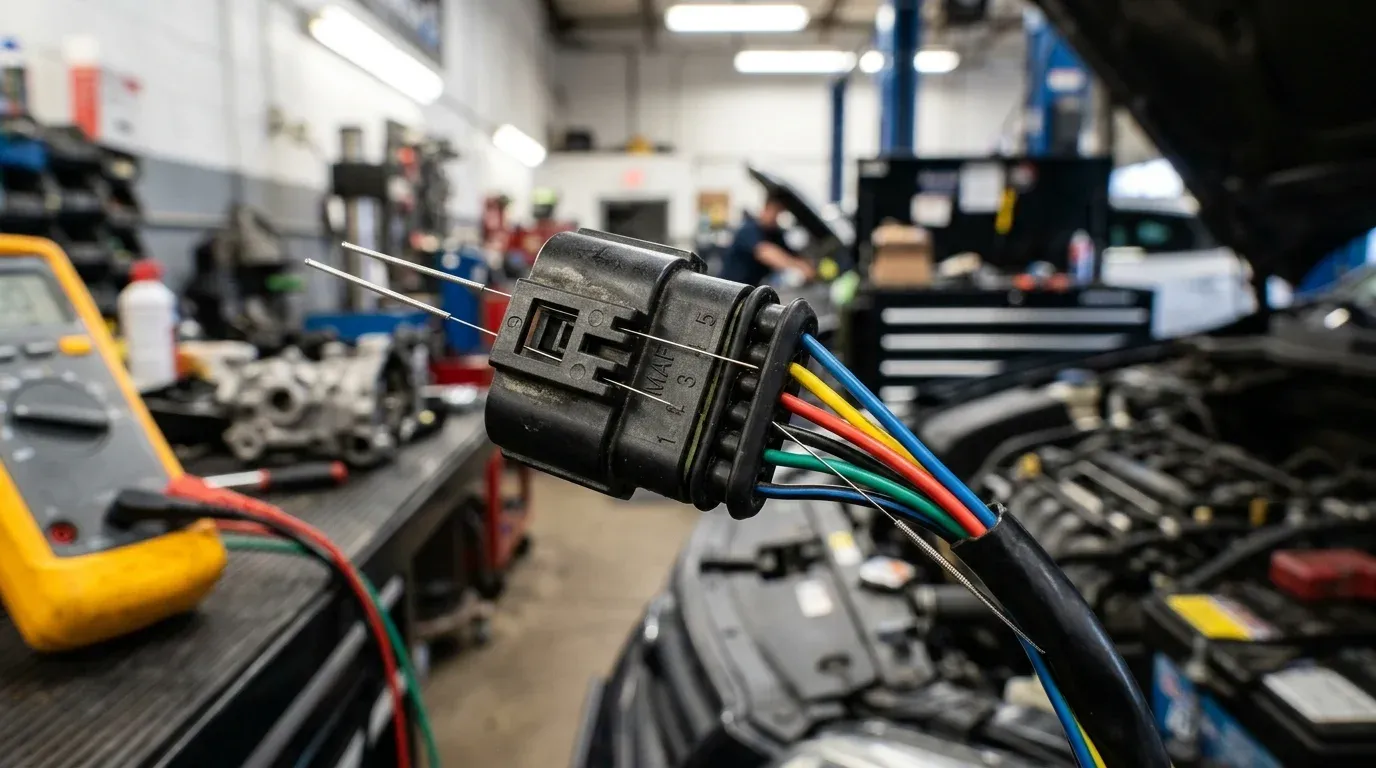

2. Для подключения щупов используйте тонкие швейные булавки или специальные акупунктурные иглы. Аккуратно введите иглы с тыльной стороны колодки сквозь силиконовые уплотнители до контакта с металлическими клеммами:
   • Первая игла — в гнездо 3 (сигнальная масса);
   • Вторая игла — в гнездо 5 (сигнал расхода).
3. Переведите мультиметр в режим измерения постоянного напряжения на шкалу 20 Вольт (или 2 Вольта, если прибор имеет точность 3 знака после запятой).
4. Зафиксируйте вольтаж на экране прибора.

---

5. Типичная ловушка: проверка падения напряжения на массе ЭБУ

Нередко автолюбители совершают грубейшую ошибку: покупают новый датчик Bosch в магазине, ставят его на машину, замеряют вольтаж мультиметром и видят браковочные 1.04 В на абсолютно новой детали.

В 95% таких случаев виновен не бракованный датчик, а окисление масс проводки системы впрыска:

• Сигнальная масса (пин 3) соединена с аналоговой «землей» внутри ЭБУ.
• Если силовые клеммы массы контроллера на блоке цилиндров или кузове окислились, возникает разница потенциалов.
• Потенциал массы датчика поднимается относительно кузова на 0.03–0.05 В. В результате мультиметр фиксирует суммарное напряжение: реальные 0.996 В датчика плюс 0.04 В паразитного смещения массы, что дает ложные 1.036–1.04 В!

Как исключить ошибку массы:

1. Оставьте зажигание включенным.
2. Черный щуп мультиметра надежно прижмите к минусовой клемме аккумулятора.
3. Красный щуп подключите к игле в пине 3 (сигнальная масса ДМРВ).
4. На дисплее мультиметра должно быть не более 0.005 – 0.015 В:
   • Если прибор показывает 0.030 В и более, датчик абсолютно исправен!
   • Проблема кроется в плохом контакте масс жгута проводки двигателя (необходимо открутить, зачистить до блеска и протянуть коричневые провода масс около термостата или под центральной консолью салона).

---

Резюме для автоэлектрика

Проверка ДМРВ мультиметром — быстрый, высокоточный и доказательный способ диагностики. Главное правило: всегда измерять сигнал строго между пинами 3 и 5 (без использования случайных «масс» на кузове) и предварительно проверять целостность опорного питания 5.0 В на контакте 4.

Если напряжение покоя превысило 1.04 В при чистых массах, датчик безвозвратно деградировал и попытки его реанимации аэрозолями не вернут заводскую динамику мотора.
