Ошибка U0121: потеря связи с блоком ABS/ESP — причины и диагностика

Одновременное загорание контрольных ламп ABS, ESP, ручного тормоза («гирлянда») и Check Engine на щитке приборов, сопровождающееся падением стрелки спидометра и переходом автоматической коробки передач в аварийный режим, — классическая картина аппаратного сбоя тормозной электроники. При сканировании диагностическим сканером в блоке управления двигателем (ECM), блоке АКПП (TCM) и приборной панели (IPC) фиксируется код U0121 — Lost Communication With Anti-Lock Brake System (ABS) Control Module.

В отличие от стандартных ошибок по датчикам вращения колес (C0035, C0040), ошибка группы «U» указывает на системный коммуникационный сбой: модуль ABS физически не отвечает на запросы по витой паре высокоскоростной шины CAN (Chassis CAN). Логика поиска этой неисправности требует жесткой последовательности от силового питания к целостности физического уровня сети.

---

1. Топология CAN-шины и условия фиксации кода U0121

Модуль управления антиблокировочной системой и курсовой устойчивостью (ABS/ESP) является одним из ключевых абонентов высокоскоростной шины передачи данных (High-Speed CAN, 500 кбит/с).

Схема сетевого взаимодействия модуля ABS/ESP в шине Chassis CAN:

 [ ЭБУ Двигателя (ECM) ] <---+
   (Терминатор 120 Ом)       |
                             |  CAN-High (желтый/белый)
 [ Комбинация приборов ] <---+==========================+---> [ Гидроблок ABS/ESP ]
                             |  CAN-Low  (зеленый/черный)       (Bosch / ATE / Advics)
 [ Блок АКПП (TCM) ]    <---+                           |
                             |                           |
 [ Блок подушек SRS ]   <----+                           +---> [ Блок ГУР / ЭУР ]

Каждые 10–20 миллисекунд процессор ABS отправляет широковещательные пакеты данных:

• Скорость вращения каждого из четырех колес;
• Текущий статус гидравлических клапанов и насоса обратной подачи;
• Запрос к ЭБУ двигателя на ограничение крутящего момента (при пробуксовке колес);
• Сигналы продольного и поперечного ускорения, а также угловой скорости рыскания (Yaw Rate).

Если в течение 200–500 миллисекунд контроллер двигателя или трансмиссии не получает подтверждения приема пакетов от узла ABS, в памяти ведущих блоков регистрируется ошибка U0121. Соответственно, при наличии проблем в диагностике CAN-шины мультиметром схожая картина наблюдается и по линии других блоков, например, при потере связи с ЭБУ двигателя U0100.

---

2. Первичные симптомы и поведение систем автомобиля

При отключении модуля ABS водитель сталкивается со следующими вторичными отказами:

1. Щиток приборов: горят желтые индикаторы ABS, скользкой дороги (ESP/TCS), красный восклицательный знак Brake, лампа неисправности рулевого управления.
2. Спидометр и одометр: стрелка лежит на нуле либо дергается при ускорении, пробег перестает накручиваться.
3. Рулевое управление: усилитель руля (ЭУР/ЭГУР) теряет сигнал текущей скорости, переходя в тяжелый аварийный режим (максимальное усилие на парковке).
4. Трансмиссия (АКПП, вариатор, робот): блок управления коробкой не может рассчитать моменты переключения передач и блокирует гидротрансформатор, зависая на 3-й передаче (аварийный режим Limp Home).
5. Диагностический сканер: при попытке войти в меню «Тормозная система / ABS» сканер выдает ошибку «Нет ответа от блока управления» или «Тайм-аут связи».

---

3. Проверка питания и силовых масс под нагрузкой

Около 75% случаев возникновения U0121 связаны не с выходом из строя микросхем, а с потерей питания или коррозией проводов заземления. Гидроблок ABS содержит мощный коллекторный электродвигатель постоянного тока (насос обратной подачи) и до 12 электромагнитных клапанов, суммарно потребляющих до 40–50 Ампер.

Пошаговый алгоритм прозвонки цепей питания:

Шаг 1: Проверка плавких вставок клеммы 30

Откройте подкапотный монтажный блок предохранителей (для правильной проверки тест-точек изучите инструкцию по проверке предохранителей мультиметром). Найдите силовые предохранители ABS:

• ABS Pump (Мотор насоса): мощный флажковый предохранитель Maxi или картриджный JCase номиналом 40 А или 50 А.
• ABS Valves (Электромагнитные клапаны): предохранитель номиналом 25 А или 30 А.
• Замерьте падение напряжения на обоих выводах предохранителей относительно кузова. Напряжение обязано строго соответствовать напряжению на клеммах аккумулятора (12.4–12.7 В).

Шаг 2: Проверка управляющего питания клеммы 15

В салонном монтажном блоке найдите предохранитель цепи зажигания (обычно 7.5 А или 10 А с маркировкой ABS IGN / ECU-IG). На нем напряжение должно появляться строго в положениях замка зажигания «ON» и «START».

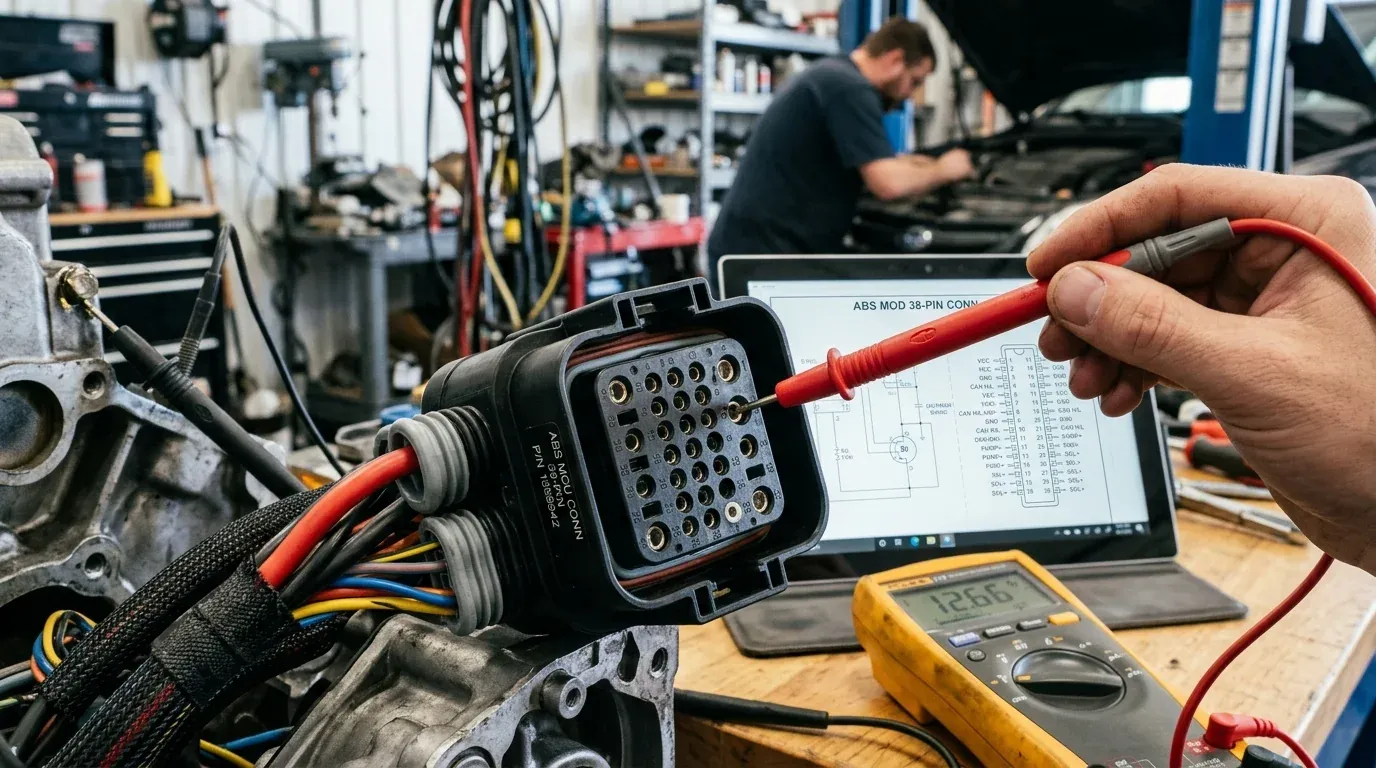

Шаг 3: Тест под нагрузкой контрольной лампой H7 на колодке ABS

Снимите разъём с гидроблока ABS (отодвинув красный или серый пластиковый фиксатор-замок).

Типовая распиновка 38-контактного разъема гидроблока Bosch 8.0 / 9.0:

+-------------------------------------------------------------------------+
| [Пины 1, 32]    : Силовая масса насоса и клапанов (сечение 2.5–4.0 мм²)  |
| [Пины 2, 25]    : Постоянный плюс +12В (клемма 30 через 40А предохр.)  |
| [Пин 4]         : Зажигание +12В (клемма 15 через 7.5А/10А предохр.)    |
| [Пин 14]        : Шина CAN-High (витая пара, цвет оранжевый/черный)     |
| [Пин 26]        : Шина CAN-Low (витая пара, цвет оранжевый/коричневый)  |
| [Пины 6-7, 8-9] : Сигналы датчиков скорости колес (FL, FR, RL, RR)      |
+-------------------------------------------------------------------------+

1. Подключите щуп обычной автомобильной лампы накаливания H7 (мощностью 55 Вт, рабочий ток около 4.5 А) между силовыми пинами питания (+12 В) и кузовом автомобиля:
   • Лампа обязана гореть полным накалом без мерцания.
   • Если лампа горит тускло или не загорается вовсе (хотя мультиметр показывал 12 В) — силовой провод перегнил внутри изолирующего гофра или сгнила заделка пина в подкапотном блоке.
2. Проверьте силовые массы: подключите лампу H7 между надежным плюсом АКБ и массовыми пинами (пины 1 и 32):
   • Лампа должна ярко светиться. Падение напряжения на проводе массы при горящей лампе не должно превышать 0.10–0.15 В.
   • Точка крепления масс жгута ABS обычно расположена на левом или правом лонжероне под фарой. Из-за воздействия дорожных реагентов болт заземления покрывается слоем гидроксида меди и ржавчины, полностью разрывая цепь.

---

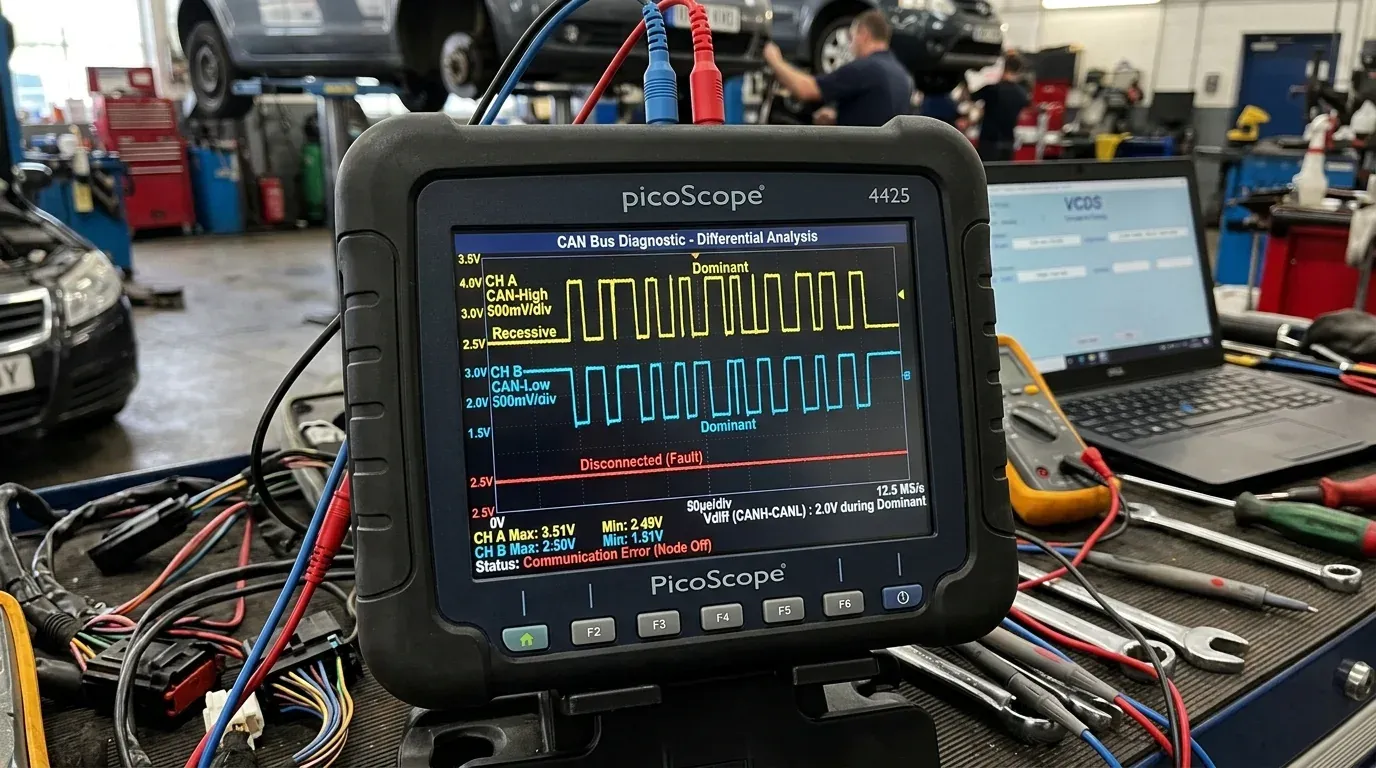

4. Проверка витой пары CAN-Bus осциллографом и омметром

Если электропитание и масса присутствуют в полном объеме, причина ошибки U0121 кроется в повреждении дифференциальной линии связи.

Замер сопротивления шины (Омметр)

1. Выключите зажигание, снимите минусовую клемму с АКБ и выждите 10 минут для полного перехода всех блоков в спящий режим.
2. Подключите щупы омметра к пинам CAN-H и CAN-L на разъеме со стороны жгута проводки автомобиля:
   • Исправная линия: мультиметр показывает ровно 60 Ом (результат параллельного включения двух согласующих резисторов по 120 Ом, расположенных в ЭБУ двигателя и приборной панели).
   • Показания 120 Ом: обрыв одного из плеч шины или отсутствие контакта в транзитном разъеме моторного щита.
   • Показания 0–5 Ом: короткое замыкание между проводами CAN-High и CAN-Low.
   • Показания OL (бесконечность): полный обрыв проводки витой пары.

Проверка напряжений покоя и трансивера

1. Наденьте клемму АКБ и включите зажигание.
2. Относительно массы кузова замерьте среднее постоянное напряжение:
   • Линия CAN-High: от 2.6 до 2.85 В.
   • Линия CAN-Low: от 2.15 до 2.40 В.
   • Разность потенциалов в рецессивном состоянии (покое): строго 0.0 В (оба потенциала находятся на уровне 2.50 В).
   • Если на одном из проводов висит постоянные 12 В — имеет место замыкание на провод питания в жгуте. Если на линии 0 В — замыкание на массу.

---

5. Внутренние неисправности электронного блока ABS (Bosch, ATE, TRW)

Если питание, масса и шина CAN на колодке разъема соответствуют эталонным параметрам, неисправность локализована внутри самого электронного модуля управления гидроблока (ECU ABS):

1. Разрушение ультразвуковой микросварки проводников:
   • Классическая болезнь блоков Bosch 5.3, 8.0 и ATE MK60 / MK70 (устанавливались на VW Passat B5/B6, Ford Focus 2, Opel Astra H, BMW E39/E46, Chevrolet Cruze).
   • Плата управления выполнена по гибридной технологии на керамической подложке. Контактные площадки внешнего разъема соединены с платой тончайшими алюминиевыми проводниками толщиной 30–50 микрон.
   • Из-за вибрации от насоса и жестких термоциклов (от -30 °C зимой до +90 °C летом от близко расположенного турбокомпрессора или выпускного коллектора) металл проводников накапливает усталость и отрывается от контактных площадок.
   • Симптом: блок выходит на связь на холодную, но при прогреве подкапотного пространства связь внезапно обрывается и появляется код U0121.
2. Проникновение тормозной жидкости в электронный отсек:
   • При износе резиновых манжет штоков электромагнитных клапанов тормозная жидкость под давлением до 150–200 бар просачивается сквозь штоки внутрь герметичного пластикового корпуса электронного блока.
   • Тормозная жидкость DOT 4 гигроскопична и электропроводна: попадая на компоненты SMD-монтажа и выводы процессора (Infineon, Freescale), она вызывает паразитные утечки тока, электрохимическую коррозию дорожек и выгорание трансивера CAN (микросхемы TJA1050, TJA1040 или MCP2551).
3. Зелень в контактной группе разъема:
   • Повреждение силиконового уплотнителя колодки приводит к капиллярному засасыванию соленой влаги. Силовые ножки разъема растворяются электролизом за несколько месяцев, вплоть до полного отламывания штырьков внутри посадочного гнезда.

---

6. Алгоритм устранения ошибки U0121

Сводный чек-лист устранения ошибки U0121:

1. Проверить предохранители ABS Pump (40-50А), ABS Valves (30А) и ABS IGN (7.5-10А)
                        |
2. Снять разъем ABS -> Осмотреть пины на предмет зеленого окисла и загибов
                        |
3. Проверить клемму 30 и массы лампой H7 (55 Вт) под нагрузкой
                        |
4. Замерить сопротивление между пинами CAN-H и CAN-L (норма 60 Ом)
                        |
5. Проверить напряжения CAN-H (2.7В) и CAN-L (2.3В) относительно массы
                        |
6. Если все параметры внешних цепей в допуске -> Ремонт микросварки или замена ЭБУ ABS

В случае подтверждения неисправности самого блока гидравлики нет необходимости менять гидроблок в сборе с прокачкой всей тормозной системы. В большинстве моделей (Bosch 8.0/9.0, ATE) пластиковый электронный блок управления откручивается от алюминиевого гидроблока без разгерметизации тормозных трубок (4 винта под Torx T20).

При замене электронного блока на контрактный обязательно учитывайте номер детали (Part Number). После установки нового блока потребуется процедура калибровки датчика угла поворота рулевого колеса (SAS) и датчиков продольного/поперечного ускорения через диагностический сканер, иначе лампа ESP останется активной.
