Ошибка P0011: фазы газораспределения впускного вала — замеры и причины

Диагностический код неисправности P0011 (Camshaft Position «A» - Timing Over-Advanced or System Performance, Bank 1) стандарта SAE J2012 указывает на нарушение работы системы динамического изменения фаз газораспределения (Variable Valve Timing — VVT / CVVT / Vanos). Код фиксируется электронным блоком управления (ЭБУ), когда фактический угол поворота впускного распределительного вала первого ряда цилиндров (Bank 1) превышает расчетное целевое значение в сторону опережения (раннее открытие клапанов) и не возвращается в исходную точку в течение заданного контрольного времени.

В отличие от ошибок чисто электрических цепей датчика коленвала P0335 или датчика распредвала P0340, код P0011 в подавляющем большинстве случаев является гидромеханической неисправностью. Система видит сигналы датчиков, но физический исполнительный узел (электромагнитный клапан или гидравлическая муфта-фазовращатель) оказывается неспособен занять требуемое положение из-за нагара, падения давления смазки или механического износа.

---

Экспресс-паспорт неисправности P0011

---

Принцип работы системы изменения фаз газораспределения

На классических двигателях без фазовращателей распределительный вал жестко связан с коленчатым валом через ремень или цепь. Моменты открытия и закрытия клапанов фиксированы: конструкторам приходится выбирать компромисс между устойчивым холостым ходом (минимальное перекрытие клапанов) и мощностью на высоких оборотах (раннее открытие впуска).

Системы динамического изменения фаз (Toyota VVT-i, Hyundai/Kia CVVT, BMW Vanos, Honda VTC, VAG Camshaft Adjustment) разрушают этот компромисс:

  [Масляный насос ДВС]
          │ (Масло под давлением)
          ▼
  [Сетка-фильтр в ГБЦ]
          │
          ▼
  [Клапан соленоида OCV] ◄─── (ШИМ-сигнал от ЭБУ: 0–100%)
     ├── Полость опережения (Advance) ──► Поворот распредвала вперед (+15..+45°)
     └── Полость запаздывания (Retard) ──► Возврат в базу (0° на ХХ)

1. Электромагнитный клапан OCV (Oil Control Valve): Установлен в масляном канале головки блока цилиндров. Внутри клапана прецизионный золотник перемещается под действием электромагнитного соленоида.
2. Муфта-фазовращатель (VVT Phaser): Закреплена на торце впускного распределительного вала вместо стандартной шестерни. Корпус муфты приводится цепью или ремнем от коленвала, а внутренний ротор с лопатками жестко зафиксирован болтом на распредвалу.
3. Режим опережения (Advance): При разгоне автомобиля блок управления подает ШИМ-сигнал на клапан OCV. Золотник смещается и направляет масло под давлением в рабочие камеры опережения. Ротор муфты поворачивается относительно корпуса на угол до 30–50 градусов по ходу вращения — впускные клапаны открываются раньше, улучшая продувку и цикловое наполнение цилиндров свежим зарядом воздуха.
4. Режим запаздывания и холостого хода (Retard / Base Timing): При сбросе газа или переходе на холостые обороты клапан OCV перекрывает подачу в камеры опережения и открывает слив в поддон. Под действием давления масла в камерах запаздывания и возвратной пружины распредвал возвращается в крайнее нулевое положение. Внутри муфты срабатывает подпружиненный стопорный штифт (Locking Pin), который намертво блокирует ротор относительно корпуса во избежание ударов и дребезга при отсутствии давления масла при последующем пуске.

---

Условия регистрации ошибки P0011 в блоке управления

Блок управления двигателем постоянно сопоставляет два значения:

• Target Camshaft Angle (Целевой угол): Угол опережения, рассчитываемый процессором по заложенным в прошивку таблицам в зависимости от текущих оборотов, нагрузки (по ДМРВ или ДАД) и температуры двигателя.
• Actual Camshaft Angle (Фактический угол): Текущий физический угол распредвала, вычисляемый по взаимному положению импульсов ДПКВ и ДПРВ.

Код неисправности P0011 заносится в память ЭБУ при выполнении следующих критериев:

1. Температура охлаждающей жидкости превышает рабочий порог мониторинга (обычно выше +60…+75°C).
2. ЭБУ формирует команду на удержание базовой фазы (например, $0^\circ$ на холостом ходу) либо возврат распредвала в сторону запаздывания.
3. Фактический угол по датчику распредвала опережает целевое значение более чем на 5–10 градусов.
4. Рассогласование сохраняется непрерывно в течение 3–5 секунд (или на протяжении двух ездовых циклов).

---

Симптомы проявления P0011 на автомобиле

Поскольку впускной распредвал остается механически «зависшим» в положении раннего открытия клапанов, двигатель проявляет характерные признаки нарушения термодинамического цикла:

• Мотор троит и глохнет при торможении: При подъезде к светофору водитель отпускает педаль акселератора и выжимает сцепление (или тормоз на АКПП). Обороты резко падают до холостых, но муфта не успевает или физически не может сбросить опережение. Впускные клапаны открываются до того, как поршень вытолкнет отработавшие газы в выпуск. Происходит обратный заброс газов во впускной коллектор, разрежение падает, горение прекращается, и мотор мгновенно глохнет.
• Тяжелый и нестабильный холостой ход: Двигатель сильно вибрирует на подушках, обороты плавают в диапазоне 500–900 об/мин, из выхлопной трубы слышны глухие перебои.
• Хлопки во впускной ресивер: При резком нажатии на газ на малых оборотах слышны характерные хлопки из-под капота из-за воспламенения смеси при незакрытых впускных клапанах.
• Повышенный расход бензина и запах несгоревшего топлива: Блок управления фиксирует падение разрежения и пытается обогатить смесь, заливая свечи.
• Дизельный рокот и треск при холодном пуске: Первые 1–2 секунды после запуска холодного мотора из зоны клапанной крышки доносится звонкий металлический треск («звук дизеля»). Это явный признак выработки стопорного пальца муфты VVT: пока давление масла не заполнит полости, незафиксированный ротор с силой бьется о стенки корпуса.

---

Диагностика и проверка электромагнитного клапана OCV

Диагностику всегда начинают с самого доступного и уязвимого элемента — электромагнитного клапана фазорегулятора.

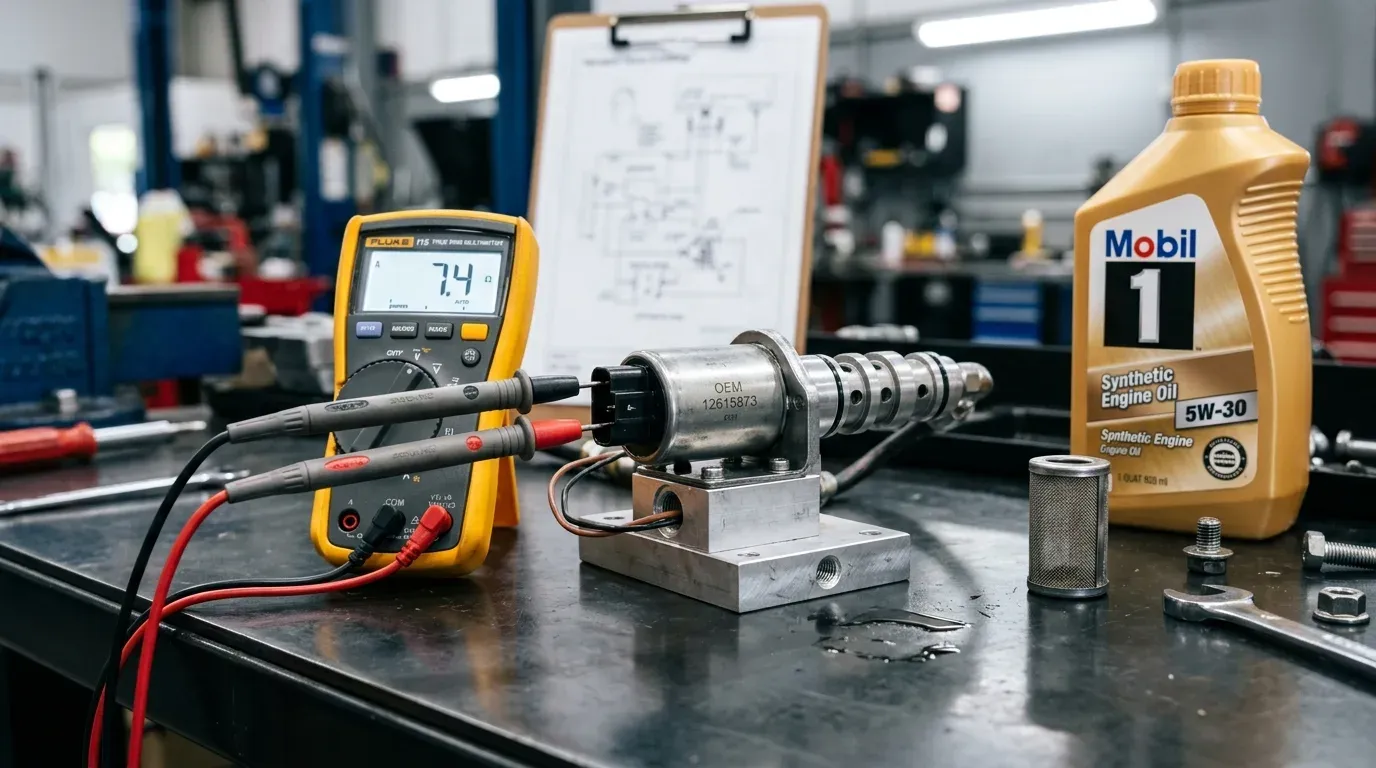

Шаг 1: Замер электрического сопротивления соленоида

1. Отсоедините двухконтактный электрический разъем от клапана VVT.
2. Переведите цифровой мультиметр в режим замера малых сопротивлений (шкала 200 Ом).
3. Прикоснитесь измерительными щупами к двум контактам внутри разъема соленоида.
4. Нормальные значения сопротивления при +20°C:
   • Toyota / Lexus (1NZ-FE, 1ZZ-FE, 2AZ-FE, 2GR-FE): $6.5 – 8.0$ Ом.
   • Nissan / Infiniti (HR16DE, MR20DE, QR25DE, VQ35DE): $7.0 – 8.5$ Ом.
   • Hyundai / Kia (G4FA, G4FC, G4NA, G4KD): $9.5 – 12.0$ Ом.
   • VAG (1.8 / 2.0 TSI EA888 клапан N205): $7.0 – 9.0$ Ом.
   • Ford / Mazda (1.6 / 2.0 Ti-VCT, MZR): $6.8 – 8.2$ Ом.
5. Оценка результата: Если мультиметр показывает бесконечность (OL / обрыв) или значение ниже 4.0 Ом (межвитковое замыкание), клапан подлежит безусловной замене. Обязательно проверьте сопротивление на горячем двигателе: при нагреве до 90°C сопротивление исправной медной обмотки закономерно увеличивается на 1.5–2.5 Ом, но не должно уходить в обрыв.

Шаг 2: Проверка управляющего напряжения и ШИМ-сигнала

1. На ответной части проводки при включенном зажигании измерьте напряжение: на одном из пинов должно присутствовать полное напряжение бортовой сети (+12.0…+12.5 В). Питание на клапан подается через реле системы впрыска и предохранитель.
2. Второй провод идет напрямую в ЭБУ, который коммутирует его на массу силовым транзистором (Low-Side Driver) методом широтно-импульсной модуляции (ШИМ).
3. Подключите светодиодную контрольку с токоограничивающим резистором (1 кОм) параллельно разъему клапана. При плавном поднятии оборотов двигателя до 2500–3000 об/мин светодиод должен пропорционально менять яркость свечения, подтверждая наличие ШИМ-модуляции от ЭБУ.

Шаг 3: Проверка механического хода золотника

1. Демонтируйте клапан OCV из ГБЦ (обычно он крепится одним болтом М6 на 10 мм).
2. Осмотрите корпус: шток золотника внутри гильзы должен блестеть, не иметь задиров, лаковых полос нагара и металлической стружки.
3. Подайте кратковременные импульсы напряжения 12 В от автомобильного аккумулятора или лабораторного блока питания на контакты соленоида (полярность для соленоида не имеет значения).
4. Норма: Золотник обязан мгновенно, с четким сухим металлическим щелчком смещаться на полный рабочий ход (около 3–5 мм), а при снятии питания — резко возвращаться обратно под действием возвратной пружины.
5. Признак дефекта: Если золотник перемещается вяло, с заеданием, застревает в промежуточном положении или не возвращается до упора — клапан забит масляным шламом или имеет износ гильзы. В легких случаях помогает промывка очистителем тормозов/карбюратора, в тяжелых — только замена.

---

Промывка сетки-фильтра масляной магистрали VVT

Перед клапаном регулировки фаз автопроизводители устанавливают миниатюрный сетчатый фильтр грубой очистки. Он призван задерживать крупные частицы шлама, чтобы защитить прецизионный золотник от заклинивания.

Однако при затягивании интервалов замены масла сетка выполняет медвежью услугу: она полностью забивается плотной смолянистой пленкой, превращаясь в глухую пробку.

┌─────────────────────────────────────────────────────────────┐
│  Где искать сетку-фильтр VVT:                              │
│                                                             │
│  • Toyota 1NZ / 1ZZ / 2AZ: Болт-заглушка под шестигранник   │
│    на 6 или 8 мм на передней плоскости ГБЦ под генератором. │
│  • Hyundai Solaris / Kia Rio G4FA: Резьбовой болт на 14 мм  │
│    на правой стенке головки блока цилиндров.                │
│  • VAG 1.8 / 2.0 TSI EA888: Запрессованная сетка в опорном  │
│    кронштейне распредвалов (часто рвется и летит в клапан). │
└─────────────────────────────────────────────────────────────┘

1. Выкрутите сервисную заглушку масляного канала.
2. Тонким пинцетом или крючком из проволоки аккуратно извлеките сетчатый бочонок.
3. Осмотрите сетку: недопустимо наличие алюминиевой пудры, бронзовой стружки (износ вкладышей) или фрагментов герметика.
4. Тщательно промойте сетку очистителем карбюратора и продуйте сжатым воздухом против направления потока масла.
5. Если сетка надорвана или деформирована, удалите ее или установите новую. На многих сервисах при повторном засорении сетку на моторах с пробегом более 200 000 км удаляют вовсе, сокращая интервал замены масла до 7 000 км.

---

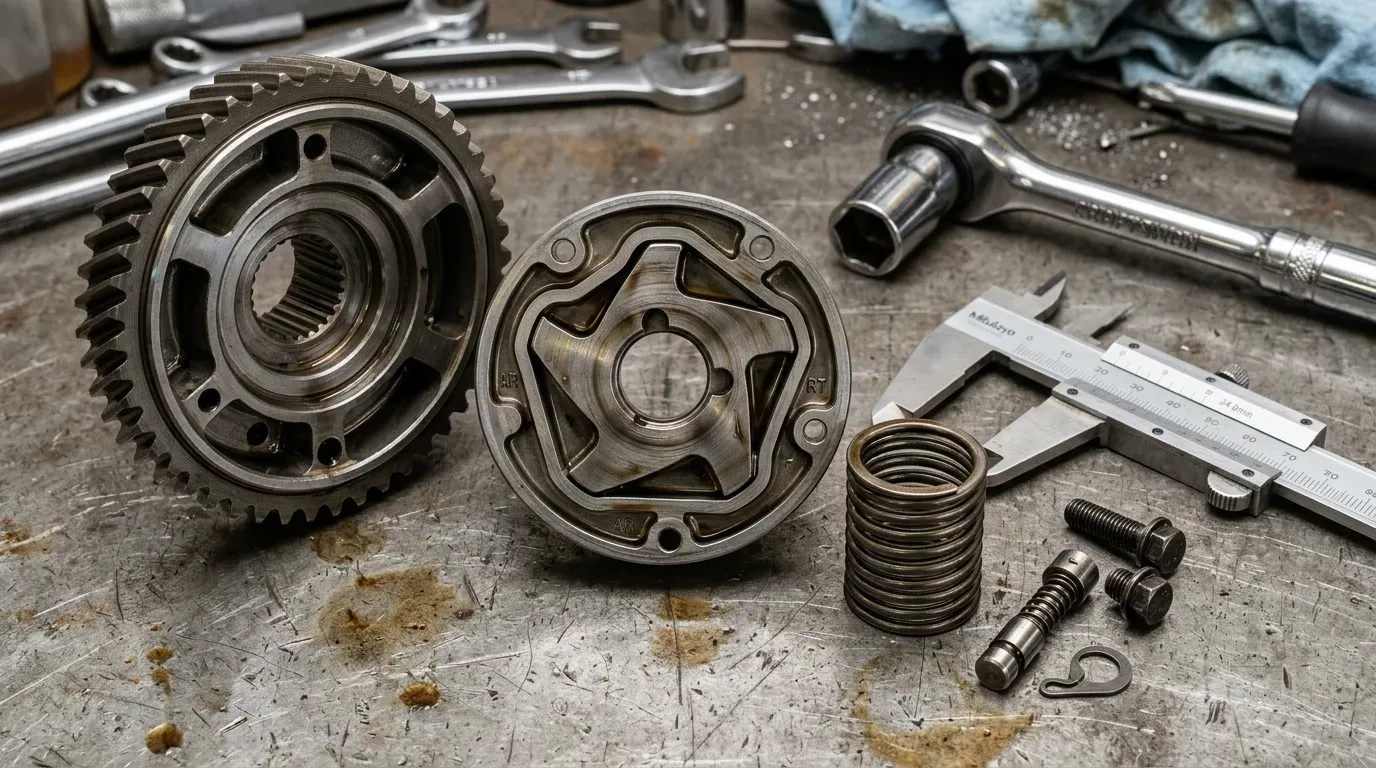

Диагностика механической муфты-фазорегулятора (Phaser)

Если клапан чист, свободно щелкает и сетка промыта, а ошибка P0011 возвращается вновь — неисправность кроется в исполнительной муфте на распредвале.

1. Износ стопорного пальца (Locking Pin)

В исходном положении ротор муфты фиксируется стальным пальцем. При износе посадочного отверстия палец начинает подклинивать в выдвинутом состоянии. Муфта либо не может расфиксироваться (фазы не регулируются, ошибка P0011/P0012), либо штифт не защелкивается при остановке, из-за чего мотор грохочет при каждом запуске.

2. Износ тефлоновых уплотнений лопаток

Внутри муфты лопатки ротора разделяют камеры опережения и запаздывания. При пробегах свыше 150 000–200 000 км кромки лопаток изнашиваются, а на внутренней поверхности силуминового или стального корпуса появляются ступеньки выработки. Масло под давлением перетекает из одной полости в другую: фазовращатель теряет гидроплотность и физически не способен удерживать заданный угол опережения.

---

Замер давления моторного масла механическим манометром

Работа фазорегулятора всецело зависит от гидравлики. Если масляный насос не развивает необходимого давления, ни один новый клапан и ни одна новая муфта работать не будут.

1. Выкрутите штатный аварийный датчик давления масла на блоке цилиндров.
2. Вкрутите штуцер масляного манометра с гибким шлангом через соответствующий переходник (резьба обычно М10х1.0, М12х1.5 или коническая 1/8 NPT).
3. Прогрейте мотор до рабочей температуры (вентилятор радиатора должен включиться минимум дважды, температура масла должна достичь +90…+100°C).
4. Зафиксируйте показания манометра на холостых оборотах (650–800 об/мин) и на повышенных (3000 об/мин):

Если давление масла ниже нормы: Проверьте масляный фильтр (некачественный фильтрующий элемент с заклинившим перепускным клапаном), снимите поддон картера для проверки сетки маслоприемника на предмет забивания герметиком или нагаром, а также оцените износ шестерен масляного насоса и коренных/шатунных вкладышей.

---

Специфика ошибки P0011 на автомобилях различных марок

1. Toyota (Corolla, Avensis, Camry, RAV4 с моторами 1NZ-FE, 1ZZ-FE, 2AZ-FE, 2GR-FE)

• Клапан VVT-i: Закисание штока золотника в пластиковом корпусе — классическая неисправность после 120 000 км пробега.
• Сетка-фильтр: Расположена под генератором. Забивается лаковыми отложениями при использовании масел с заниженным щелочным числом.
• Муфта VVT-i: Характерный треск при утреннем запуске мотора. Лечится заменой муфты на оригинальную модифицированную деталь.

2. Hyundai Solaris, Kia Rio, Ceed, Creta (моторы Gamma 1.4/1.6 G4FA, G4FC и Nu 2.0 G4NA)

• Отказ соленоида CVVT: Из-за перегрева клапан начинает подклинивать в нагретом состоянии. На холодную мотор заводится и едет отлично, но после 20 минут в городской пробке машина начинает клевать носом и глохнуть на светофорах с кодом P0011.
• Растяжение цепи ГРМ: На моторах Gamma цепь ГРМ может растянуться к пробегу 150 000–180 000 км. Вылет натяжителя более 5–6 зубьев приводит к рассинхронизации фаз, которая также способна спровоцировать P0011.

3. VAG (Volkswagen, Skoda, Audi с моторами 1.8 / 2.0 TSI EA888 Gen2 / Gen3)

• Опорный кронштейн распредвалов (Bearing Bridge): Конструктивная болячка поколения Gen2. В кронштейне установлена мелкая металлическая сеточка обратного клапана. Со временем сетку выдавливает давлением масла, она рвется, а ее металлические фрагменты летят прямиком под золотник электромагнитного клапана N205 или заклинивают центральный распределительный клапан фазовращателя.
• Центральный клапан управления (Control Valve): Клапан с левой резьбой, вкрученный непосредственно в торец распредвала. При деформации штока клапан заклинивает в открытом положении.

---

Пошаговый алгоритм локализации неисправности P0011

[Ошибка P0011 в памяти ЭБУ]
           │
           ▼
[Шаг 1: Проверка моторного масла]
   ├── Уровень ниже минимума / масло черное ──► Залить масло по уровню / заменить с фильтром
   └── Уровень и состояние в норме
           │
           ▼
[Шаг 2: Проверка соленоида клапана OCV]
   ├── Сопротивление обмотки не в норме (не 6.5–12.5 Ом) ──► Заменить клапан OCV
   ├── Нет питания +12В / нет сигнала ШИМ ──► Проводка, реле, силовой ключ ЭБУ
   └── Сопротивление и проводка в норме
           │
           ▼
[Шаг 3: Снятие клапана и тест штока от 12В]
   ├── Шток заедает / заклинил ──► Промывка очистителем или замена клапана
   └── Шток щелкает четко, без заеданий
           │
           ▼
[Шаг 4: Осмотр и чистка сетки-фильтра VVT в ГБЦ]
   ├── Сетка забита нагаром/шламом ──► Промыть сетку очистителем, сменить масло
   └── Сетка чистая
           │
           ▼
[Шаг 5: Замер давления масла механическим манометром на прогретом ДВС]
   ├── Давление на ХХ < 1.0 бар ──► Ремонт маслонасоса, чистка маслоприемника, вкладыши
   └── Давление в норме (> 1.2 бар на ХХ, > 3.0 бар на 3000 об/мин)
           │
           ▼
[Шаг 6: Проверка меток ГРМ и муфты-фазорегулятора]
   ├── Цепь растянута / ремень перескочил ──► Замена комплекта ГРМ по меткам
   └── Метки точны ──► Замена изношенной муфты фазовращателя (Phaser)

---

Резюме для автодиагноста

Ошибка P0011 — классический индикатор проблем в связке «качество масла — гидравлика — исполнительные механизмы». Не спешите сразу приговаривать дорогостоящую муфту фазовращателя или комплект ГРМ. В 8 из 10 реальных сервисных случаев проблема устраняется копеечными операциями: промывкой или заменой электромагнитного клапана соленоида OCV, очисткой сетчатого микрофильтра в головке блока цилиндров и переходом на качественное моторное масло с регламентным интервалом замены не реже 7 500–8 000 км.
