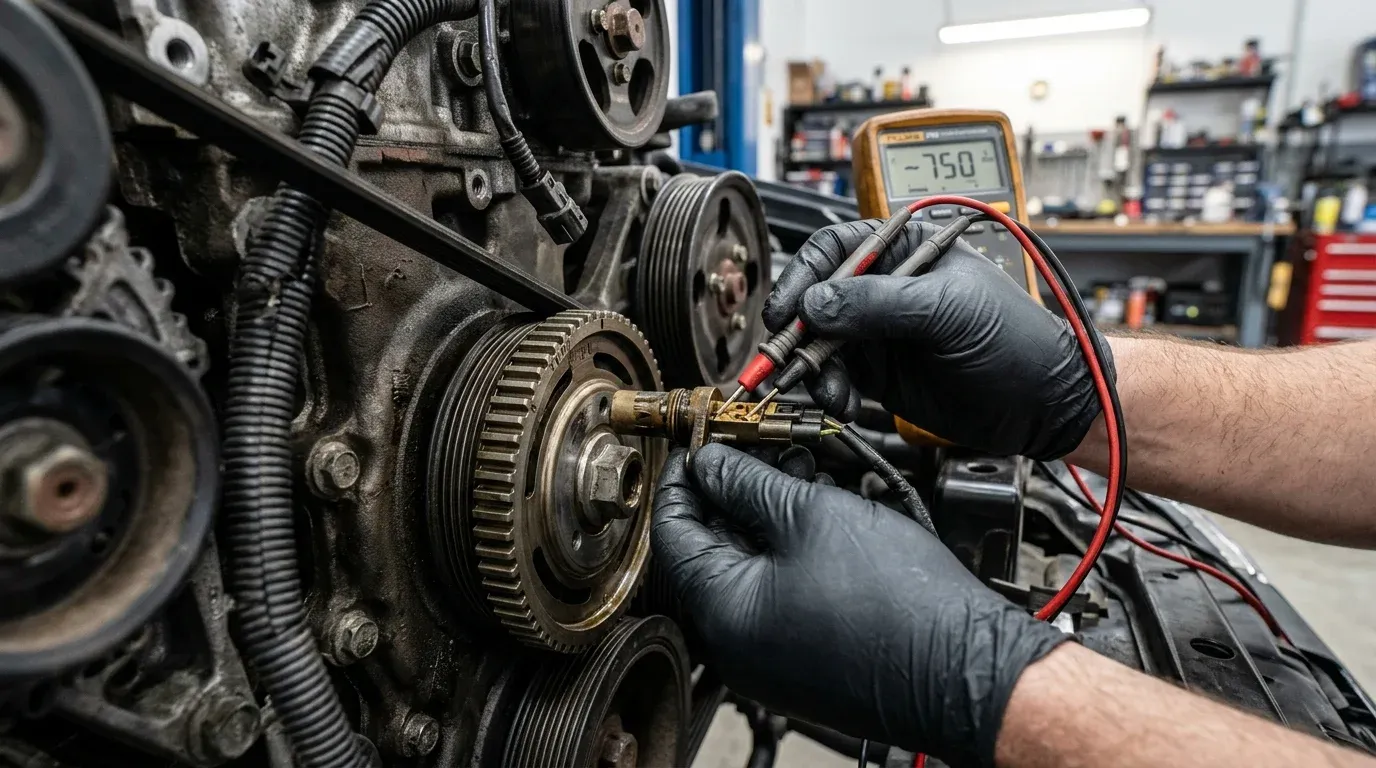

Ошибка P0335: датчик положения коленвала (ДПКВ) — симптомы и замеры

Диагностический код неисправности P0335 (Crankshaft Position Sensor «A» Circuit Malfunction) относится к базовым кодам группы Powertrain стандарта SAE J2012. Он сигнализирует о полном отсутствии либо критическом искажении электрических импульсов от датчика положения коленчатого вала (ДПКВ / CKP) во время прокрутки стартером или работы двигателя.

В отличие от большинства других датчиков системы впрыска, отказ которых переводит мотор в аварийный режим по резервным калибровкам, ДПКВ является жизненно важным компонентом. При выходе из строя датчика массового расхода воздуха (ДМРВ) контроллер рассчитывает наполнение цилиндров по дросселю. При отказе датчика распредвала (ДПРВ) блок переходит на попарно-параллельный впрыск. Но если ЭБУ не видит вращения коленвала, он не способен определить положение поршней относительно верхней мертвой точки (ВМТ) — в результате контроллер полностью обесточивает цепи зажигания и блокирует открытие топливных форсунок. Автомобиль мгновенно глохнет или отказывается заводиться.

---

Экспресс-паспорт неисправности P0335

---

Физика работы ДПКВ и типы сенсоров

Синхронизация процессов впрыска и зажигания требует от микропроцессора ЭБУ знания двух фундаментальных величин: текущей частоты вращения коленвала и точного углового положения каждого поршня относительно ВМТ. Для этого на коленчатом валу или маховике монтируется ферромагнитный задающий диск (репер), а напротив его зубьев с прецизионным зазором фиксируется датчик коленвала.

В современной автоиндустрии применяются два принципиально разных типа сенсоров:

1. Электромагнитный индуктивный датчик (Inductive Pick-up)

Наиболее распространенная конструкция (установлена на ВАЗ, Hyundai/Kia, Renault, Opel, большинстве моделей VAG и Toyota):

• Конструкция: Постоянный цилиндрический магнит с металлическим сердечником, на который намотана катушка из нескольких тысяч витков тончайшего эмалированного медного провода.
• Принцип генерации: Когда металлический зуб шкива приближается к торцу сердечника, магнитное поле концентрируется, вызывая нарастание магнитного потока. В катушке по закону электромагнитной индукции Фарадея наводится положительная полуволна напряжения. При удалении зуба магнитный поток ослабевает, формируя отрицательную полуволну.
• Особенность сигнала: Формирует переменное синусоидальное напряжение (AC). Чем выше обороты вращения коленвала, тем выше скорость изменения магнитного потока и тем больше амплитуда выходного напряжения: от 0.3–0.5 В при вращении стартером до 40–80 В на предельных оборотах ДВС.

2. Активный датчик на эффекте Холла (Hall Effect Sensor)

Применяется на современных моторах Ford (Duratec), BMW, Mercedes-Benz, а также в ряде дизельных систем Common Rail:

• Конструкция: Полупроводниковый кристалл с интегральной микросхемой компаратора и выходным транзисторным каскадом, размещенный в поле постоянного магнита.
• Принцип работы: Прохождение ферромагнитного зуба изменяет направление линий магнитного поля, пронизывающих полупроводник. Микросхема формирует прямоугольные импульсы стабильной амплитуды (цифровой меандр 0–5 В или 0–12 В).
• Преимущество: Амплитуда сигнала не зависит от скорости вращения коленвала — датчик выдает четкий логический уровень даже при ручном проворачивании коленчатого вала ключом на 1 об/мин.

---

Симптомы проявления и условия фиксации P0335 в ЭБУ

Логика регистрации кода P0335 в блоках управления (Bosch ME17.9.7, Delphi MT22, Siemens Simos, Kefico, Denso) активируется при следующих условиях:

1. Стартер включен (сигнал клеммы 50 активен), напряжение бортовой сети превышает 9.5 В.
2. В течение 2–4 секунд непрерывной прокрутки стартером (около 8–15 оборотов коленвала) блок управления не фиксирует ни одного импульса смены полярности от ДПКВ.
3. Либо в режиме работающего двигателя частота следования синхроимпульсов внезапно падает до нуля при сохранении сигналов от датчика абсолютного давления во впуске (ДАД) или распредвала (ДПРВ).

Характерное поведение автомобиля:

• Стартер крутит «вхолостую»: двигатель не издает ни малейших признаков воспламенения смеси («даже не схватывает»).
• Стрелка тахометра не шевелится: при вращении исправного стартера обороты мотора составляют 200–250 об/мин. При исправном ДПКВ стрелка тахометра слегка подрагивает и приподнимается над нулевой отметкой. Если стрелка неподвижна — ЭБУ «ослеп».
• Внезапная остановка на ходу: автомобиль дергается, как будто выключили замок зажигания, и глохнет накатом без сопутствующего троения.
• Специфический температурный дефект: на холодную двигатель запускается с первой секунды. По мере прогрева до 85–95°C двигатель глохнет на светофоре и не заводится. Спустя 20–30 минут простоя на обочине (когда датчик остывает) мотор вновь заводится как ни в чем не бывало.

---

Распространенные причины неисправности цепи ДПКВ

Практика углубленной диагностики показывает, что в 30% случаев код P0335 вызывается не дефектом самого сенсора, а сопутствующими механическими или электрическими проблемами:

1. Термический микрообрыв обмотки катушки: механическое повреждение пайки или усталостный обрыв медной жилы внутри компаундной заливки корпуса датчика при нагреве.
2. Налипание металлической стружки на торец: постоянный магнит притягивает продукты износа шестерен стартера, маховика или венца сцепления. Слой металлических опилок замыкает магнитные линии на себя, и внешнее поле перестает реагировать на прохождение зубьев шкива.
3. Проворот демпфера задающего шкива коленвала (болезнь ВАЗ 2110–2112, Granta, Priora):
   • Задающий зубчатый венец 60-2 соединен со ступицей коленвала через вулканизированную резиновую демпферную прослойку.
   • От контакта с моторным маслом, дорожными реагентами и усталости резины венец отслаивается и проворачивается на 2–10 зубьев.
   • Физически импульсы идут, но метка ВМТ смещается: искра бьет в момент открытия выпускного клапана, возникают хлопки в глушитель, и ЭБУ фиксирует рассогласование фаз или P0335.
4. Увеличенный рабочий зазор: ослабление крепежного болта М6, деформация силуминового кронштейна крепления или наслоение окислов алюминия под привалочной плоскостью датчика отодвигают сердечник от зубьев дальше 1.3–1.5 мм.
5. Повреждение экранирующей оплетки жгута проводки: цепь ДПКВ передает слаботочные милливольтовые сигналы. Если экран перетерт или оторвана его масса, мощные электромагнитные наводки от щеток стартера или высоковольтных катушек зажигания искажают импульсы до неузнаваемости.

---

Пошаговая аппаратная проверка ДПКВ мультиметром

Для локализации неисправности потребуется стандартный цифровой мультиметр с острыми игольчатыми щупами.

Шаг 1: Осмотр разъема и целостности проводки

1. Отсоедините колодку проводки от датчика положения коленвала.
2. Осмотрите внутренние пины разъема: недопустимы зеленоватые окислы меди, следы моторного масла или подогнутые лепестки контактов.
3. Проверьте целостность гофры жгута проводки: провод ДПКВ часто проложен в непосредственной близости от выпускного коллектора или ремня привода навесных агрегатов, где изоляция может оплавиться или перетереться.

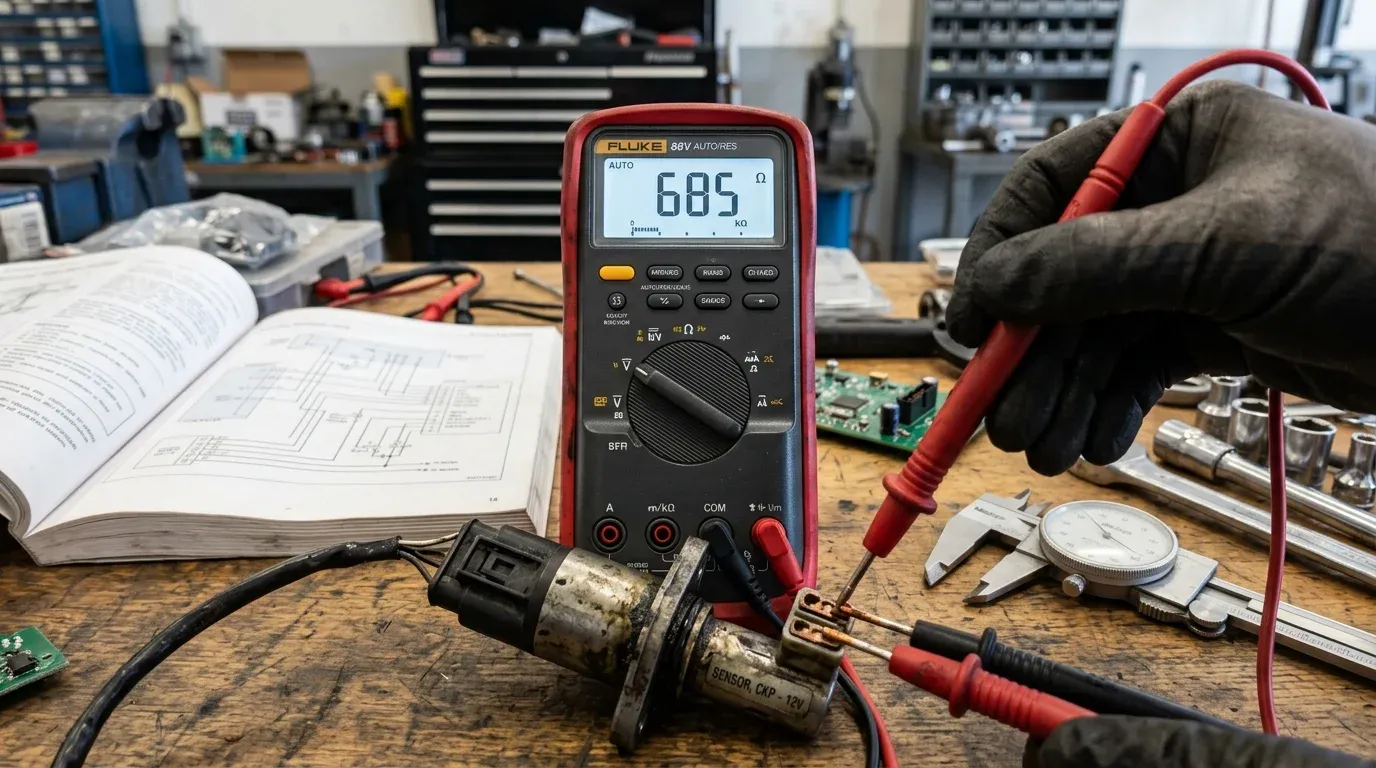

Шаг 2: Замер сопротивления катушки (Ом)

1. Переведите поворотный переключатель мультиметра в режим измерения электрического сопротивления с пределом 2000 Ом (2 кОм).
2. Прикоснитесь измерительными щупами к двум сигнальным выводам датчика (полярность подключения роли не играет).
3. Сопоставьте полученное значение с заводскими нормативами:

• Если прибор показывает «1», «OL» или символ бесконечности ($\infty$): произошел обрыв внутренней медной обмотки. Датчик подлежит немедленной замене.
• Если сопротивление составляет менее 400 Ом: в катушке возникло межвитковое замыкание. Амплитуда наводимого напряжения будет в 3–5 раз ниже нормы, блок управления не сможет распознать сигнал.

Шаг 3: Тест на температурный обрыв феном

Если сопротивление остывшего датчика в норме, но мотор глохнет при прогреве:

1. Подключите щупы мультиметра в режиме 2 кОм к контактам снятого датчика.
2. Включите технический фен на минимальную мощность (или обычный бытовой фен) и плавно прогревайте корпус датчика до температуры около 80–90°C.
3. Непрерывно следите за дисплеем прибора: по мере нагрева сопротивление исправной меди плавно возрастает на 15–25% (например, с 680 Ом до 820 Ом).
4. Если в какой-то момент показания резко прыгают в «OL» (обрыв) — дефект теплового расширения подтвержден со 100% достоверностью.

Шаг 4: Замер напряжения генерации импульсов при прокрутке

1. Не отключая датчик от разъема проводки, подключитесь к сигнальным проводам с помощью тонких игольчатых адаптеров-проколов со стороны входа в колодку.
2. Переведите мультиметр в режим измерения переменного напряжения (AC Volts, шкала 2 В или 20 В).
3. Помощник включает стартер и прокручивает двигатель в течение 3–5 секунд.
4. Исправный индуктивный узел обязан генерировать переменное напряжение амплитудой не менее 0.3–0.5 В AC (RMS). Если прибор показывает 0.00–0.05 В при бодро крутящем стартере — датчик либо не генерирует поле, либо зазор между ним и шкивом превышает допустимый предел.

---

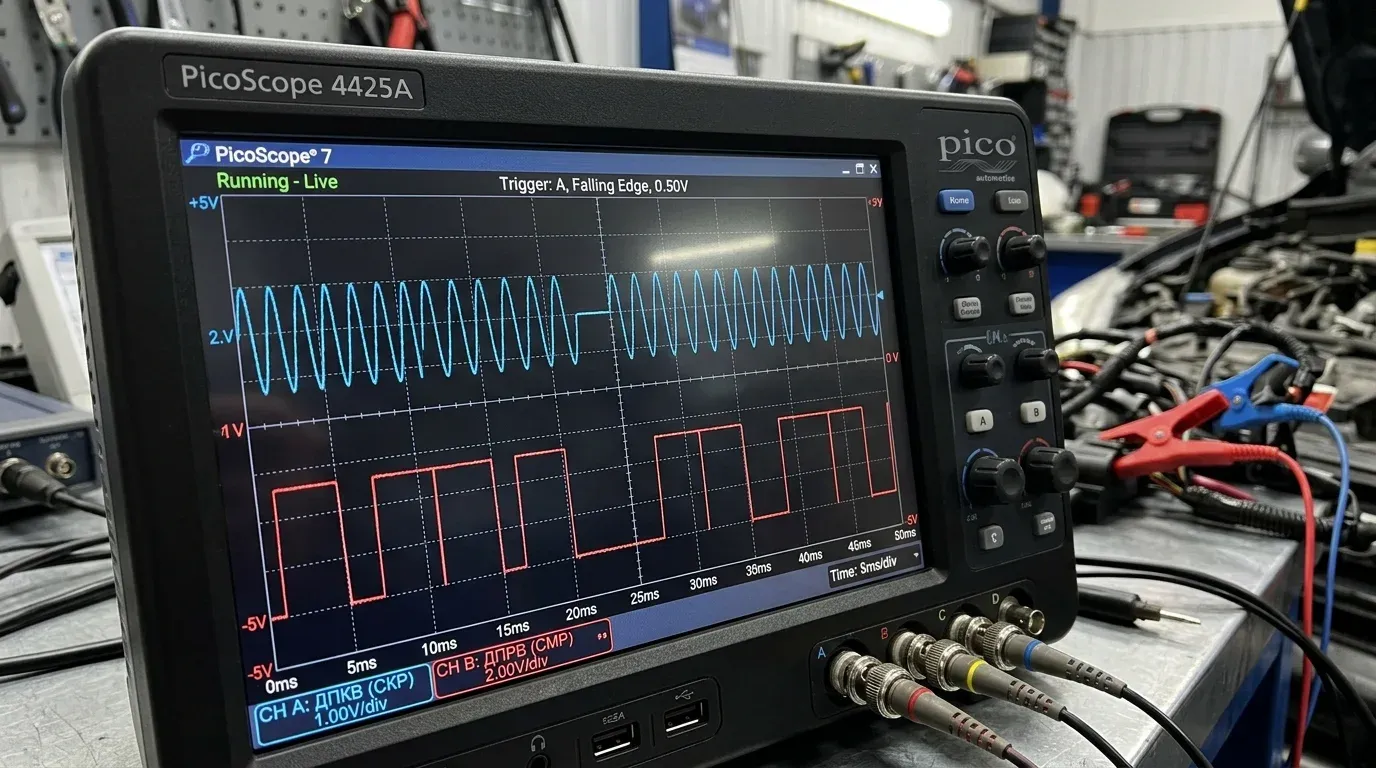

Диагностика формы импульсов осциллографом

Цифровой мультиметр фиксирует лишь усредненное среднеквадратичное напряжение (RMS), но не способен выявить механические дефекты реперного диска или пропуски единичных зубьев. Эталонным методом диагностики системы синхронизации коленвала является подключение двухканального мотор-тестера (PicoScope, Постоловский, MT Pro, Диамаг).

Анализ осциллограммы задающего венца 60-2:

1. Зубчатый сектор: 58 периодов синусоиды одинаковой правильной формы и амплитуды. Вершины полуволн должны быть симметричными относительно нулевой линии.
2. Синхронизационный пропуск: участок пропуска двух отсутствующих зубьев формирует характерный длинный переход синусоиды через ноль с увеличенной в 1.5–2 раза амплитудой («зуб синхронизации»). Именно по этому маркеру процессор определяет фазу тактов 1-го и 4-го цилиндров.
3. Биение шкива («эффект волны»): если амплитуда синусоиды волнообразно то нарастает, то падает на протяжении одного оборота коленвала — это свидетельствует о радиальном или осевом биении задающего диска («восьмерка» шкива из-за ослабления центрального болта или кривой посадки).
4. Срезанный зубец: локальное падение амплитуды одного отдельного импульса указывает на механический скол зуба или налипший ком грязи.

---

Проверка положения шкива коленвала на двигателях ВАЗ

При возникновении труднодиагностируемой ошибки P0335 на автомобилях Lada (Гранта, Калина, Веста, Приора, ВАЗ 2114) с моторами 8V и 16V обязательна механическая проверка положения шкива привода генератора:

[Пропуск 2 зубьев] ──(счет против часовой)──► [20-й зуб венца 60-2] ──► Строго на сердечник ДПКВ!

Алгоритм проверки положения репера:

1. Установите поршень первого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия по метке на маховике в лючке картера сцепления или меткам шестерни ГРМ.
2. Посмотрите на шкив привода генератора снизу: сердечник датчика коленвала обязан находиться строго напротив 20-го зуба задающего венца, если вести отсчет от участка пропуска зубьев против направления вращения коленвала.
3. Если сердечник указывает на 17-й, 18-й или 22-й зуб — резиновый демпфер шкива провернут. Шкив коленвала подлежит обязательной замене на цельнометаллический или новый заводской демпферный шкив.

---

Частые ошибки при ремонте и диагностике ошибки P0335

• ❌ Замена датчика без проверки проводки: покупка нового узла не решит проблему, если провод перетерт о кронштейн генератора или отгнила масса экрана в жгуте возле разъема ЭБУ.
• ❌ Покупка сверхдешевых аналогов: безымянные китайские датчики за 300–500 рублей часто имеют сердечник со слабым ферритовым магнитом вместо неодимового. Амплитуда их сигнала при оборотах стартера 200 об/мин не превышает 0.15 В — мотор с таким датчиком не запустится в мороз.
• ❌ Прозвонка датчиков Холла омметром: подача измерительного тока от мультиметра способна вывести из строя входные цепи полупроводникового кристалла.
• ❌ Пренебрежение затяжкой болта крепления: болт М6 датчика должен затягиваться регламентированным моментом 8–10 Н·м. Недотянутый болт приводит к вибрации корпуса и хаотичным провалам сигнала на высоких оборотах, а перетянутый — к растрескиванию пластикового крепежного ушка.

---

Экспресс-алгоритм локализации поломки (Checklist)

1. Сканер: Подключите адаптер и проверьте параметр Engine Speed / RPM при вращении стартером. Если 0 об/мин — сигнал не доходит до процессора.
2. Контакты: Снимите фишку ДПКВ, проверьте отсутствие масла и окислов.
3. Омметр: Измерьте сопротивление между пинами (550–750 Ом для ВАЗ, 850–1200 Ом для иномарок).
4. Тест на нагрев: Прогрейте датчик феном до 90°C, контролируя стабильность сопротивления без скачков в «OL».
5. Механика: Очистите торец сердечника от металлической пыли и стружки. Проверьте зазор до зубьев шкива щупом (0.7–1.0 мм). На моторах ВАЗ проверьте совпадение 20-го зуба с сердечником при ВМТ.
