Ошибка P0340: датчик положения распредвала (ДПРВ) — причины и замеры

Диагностический код неисправности P0340 (Camshaft Position Sensor «A» Circuit Malfunction) стандарта SAE J2012 фиксирует сбой в электрической цепи датчика положения распределительного вала (ДПРВ, в отечественной технической литературе — датчик фаз). Код регистрируется электронным блоком управления (ЭБУ), когда при подтвержденном вращении коленчатого вала контроллер перестает получать импульсы синхронизации фаз газораспределения либо эти импульсы выходят за границы временного диагностического окна.

В отличие от критической поломки датчика положения коленвала (P0335), при отказе которого мотор намертво глохнет из-за отсутствия базовой синхронизации, неисправность цепи ДПРВ оставляет автомобиль на ходу. Однако поведение силового агрегата кардинально меняется: двигатель запускается с длительной мучительной прокруткой стартером, переходит на аварийную цикловую подачу топлива и теряет динамику.

---

Экспресс-паспорт неисправности P0340

---

Назначение датчика фаз и физика синхронизации

Четырехтактный двигатель внутреннего сгорания совершает полный рабочий цикл за два оборота коленчатого вала (720°). При этом распределительный вал вращается ровно в два раза медленнее и за этот же цикл совершает лишь один оборот (360°).

Задающий зубчатый венец коленвала (например, конфигурации 60-2) дает блоку управления информацию о текущей частоте вращения и угле поворота вала, но не способен различить такт сжатия и такт выпуска. Когда поршень первого цилиндра находится в верхней мертвой точке (ВМТ), это может соответствовать:

1. Окончанию такта сжатия (требуется воспламенение искрой и подача бензина строго в этот цилиндр).
2. Окончанию такта выпуска (клапаны перекрыты, впрыск и искра в данный момент бесполезны и даже вредны).

Именно датчик положения распредвала (CMP — Camshaft Position Sensor) сообщает процессору ЭБУ, в каком именно цилиндре сейчас начинается такт впуска и сжатия. Это позволяет контроллеру реализовать фазированный последовательный впрыск (Sequential Fuel Injection): каждая топливная форсунка активируется индивидуально ровно в тот момент, когда открывается впускной клапан конкретного цилиндра.

Конструкция и принцип действия активного датчика Холла

В подавляющем большинстве современных бензиновых и дизельных двигателей в качестве ДПРВ применяется активный полупроводниковый датчик на эффекте Холла.

       [+12В / +5В Питание] ───────────────┐
                                           │
  ┌────────────────────────────────────────┴────────┐
  │  Интегральный сенсор Холла (ДПРВ)               │
  │  [Постоянный магнит] ──► [Элемент Холла]        │
  │                                │                │
  │                        [Компаратор]             │
  │                                │                │
  │                        [NPN-транзистор]         │
  └────────────────────────────────┬───────────────┬┘
                                   │               │
  [Сигнал: Меандр 0..5В] ──────────┘               │
  [Масса датчика: GND] ────────────────────────────┘

1. Сердечник и магнит: В корпусе датчика установлен постоянный магнит и чувствительный кристалл полупроводника.
2. Прохождение отметчика: На распределительном валу закреплен металлический задающий сектор (шторка, полудиск или комбинация зубьев разной ширины). При прохождении стального отметчика мимо торца сенсора магнитный поток перераспределяется.
3. Формирование импульса: На гранях полупроводниковой пластины возникает поперечная разность потенциалов (ЭДС Холла). Встроенная микросхема компаратора усиливает сигнал и управляет выходным транзисторным ключом с открытым коллектором.
4. Выходной сигнал: На выходе формируется стабильный прямоугольный импульс (меандр). Когда металл перед датчиком — ключ открыт и замыкает сигнальную линию на массу (логический 0, напряжение $0.1–0.3$ В). Когда металла нет — ключ закрыт, и сигнальная линия за счет подтягивающего резистора внутри ЭБУ поднимается к уровню логической 1 ($4.8–5.0$ В или $+12$ В).

---

Симптомы проявления ошибки P0340 на автомобиле

Блок управления регистрирует код P0340 в постоянной памяти EEPROM и зажигает контрольную лампу Check Engine на комбинации приборов при наличии следующих условий:

• Двигатель прокручивается стартером или работает (частота коленвала превышает 200–400 об/мин по сигналам ДПКВ).
• В течение определенного числа оборотов коленвала (от 4 до 8 оборотов) в процессор не поступило ни одного импульса смены логического уровня от ДПРВ.
• Либо поступившие фронты импульсов не укладываются в допустимый диапазон диаграммы газораспределения (недостоверный сигнал).

Характерные сбои в поведении машины:

• Долгий запуск мотора (Long Cranking): Стартер бодро крутит двигатель в течение 3–5 секунд, после чего мотор неожиданно заводится. Это связано с тем, что ЭБУ безуспешно ждет отметку фазы, затем сдается и переходит в аварийный режим фазирования «наугад».
• Повышенный расход бензина: При переходе на попарно-параллельный впрыск форсунки льют топливо в два раза чаще половинными дозами, часть топлива оседает на горячих закрытых тарелках клапанов и смывается в цилиндры в неоптимальной пропорции. Расход увеличивается на 1.5–3.0 л/100 км.
• Тупизна при разгоне и плавающие обороты холостого хода: Система деактивирует механизмы динамического изменения фаз газораспределения (VVT-i, CVVT, VANOS), фиксируя муфты распредвалов в базовом нулевом положении.
• Рывки и провалы тяги: В момент резкого нажатия на педаль акселератора двигатель захлебывается из-за задержки коррекции времени накопления заряда в катушках.

---

Главные причины появления ошибки P0340

Опытный диагност никогда не начинает ремонт с бессмысленной покупки нового датчика. На практике код P0340 разделяется на четыре группы дефектов:

1. Электрический отказ датчика Холла:
   • Внутренний тепловой пробой микросхемы компаратора или выходного NPN-транзистора.
   • Деградация кристалла: датчик исправно выдает импульсы при температуре +20°C, но при нагреве головки блока цилиндров до +85…+95°C меандр схлопывается в постоянную прямую линию.
2. Проблемы жгута проводки и разъема:
   • Обрыв питающего провода (+12В или +5В) от главного реле либо стабилизатора ЭБУ.
   • Окисление, загиб или выпадение пинов в ответной колодке датчика (попадание масла из-под сальника распредвала или клапанной крышки разъедает уплотнители разъема).
   • Потеря сигнальной массы (окисление шпилек крепления жгута массы на головке блока цилиндров).
3. Растяжение цепи ГРМ или перескок зубчатого ремня:
   • Физическое смещение взаимного положения валов. Датчик исправен и генерирует импульсы, но они приходят с опозданием относительно меток коленвала. На многих ЭБУ (особенно японских) это регистрируется не как P0016, а именно как P0340.
4. Механическое повреждение задающего диска (отметчика):
   • Обламывание штифта-отметчика на распределительном валу.
   • Налипание металлического шлама и продуктов износа масляного картера на намагниченный торец датчика.

---

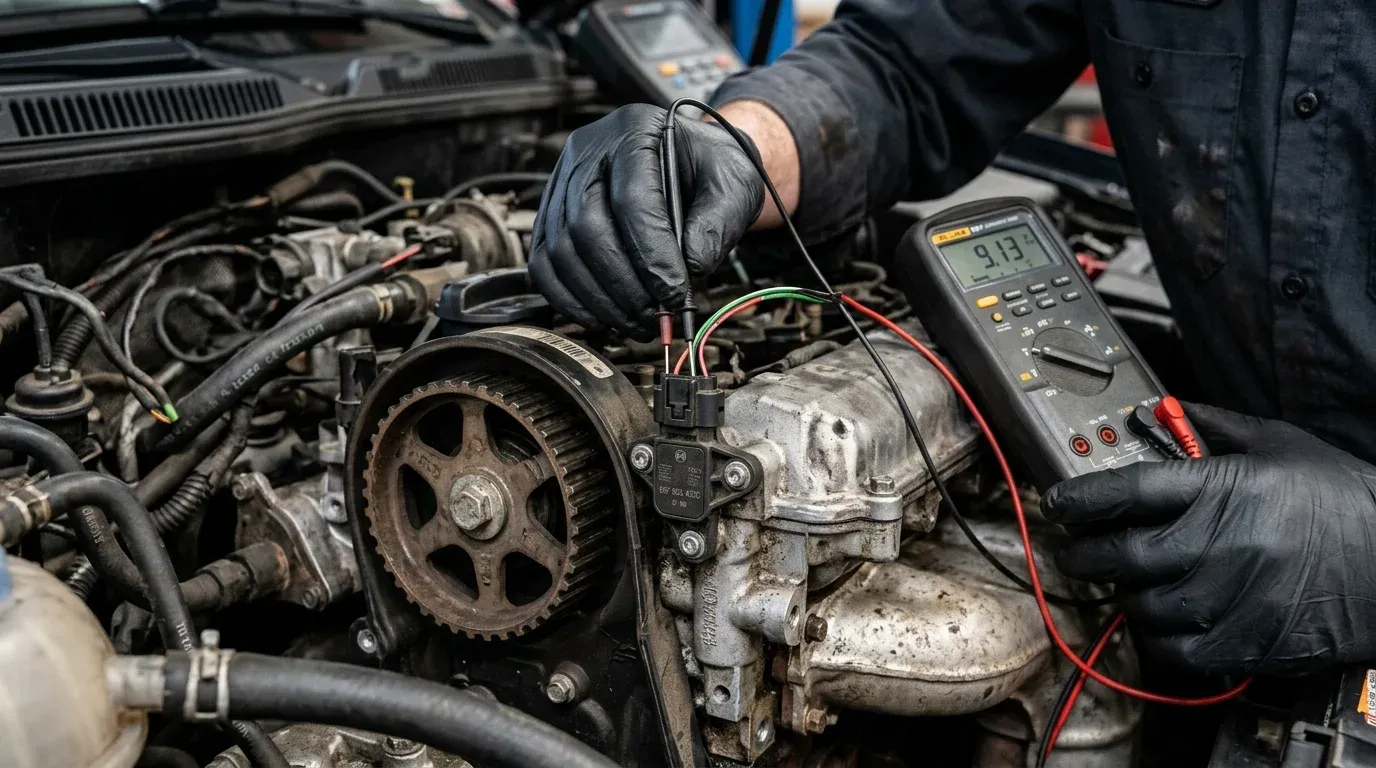

Пошаговая проверка цепей ДПРВ цифровым мультиметром

Для диагностики потребуется стандартный цифровой мультиметр с игольчатыми щупами-прокалывателями или тонкими пинами для обратного входа в разъемы (Back-probing).

Шаг 1: Определение распиновки колодки

Большинство датчиков распредвала имеют 3-контактный разъем:

• Контакт 1: Питание (Vcc). В зависимости от архитектуры ЭБУ это либо бортовая сеть +12.0…+14.0 В (ВАЗ, старые моторы Renault, VAG), либо стабилизированное опорное напряжение +5.00 В (Hyundai, Kia, Toyota, Nissan, современные блоки Bosch MED17).
• Контакт 2: Сигнальная масса ($GND$). Заводится напрямую на массу ЭБУ или точку соединения масс датчиков двигателя.
• Контакт 3: Сигнальный провод ($OUT$). Линия передачи импульсов в микропроцессор.

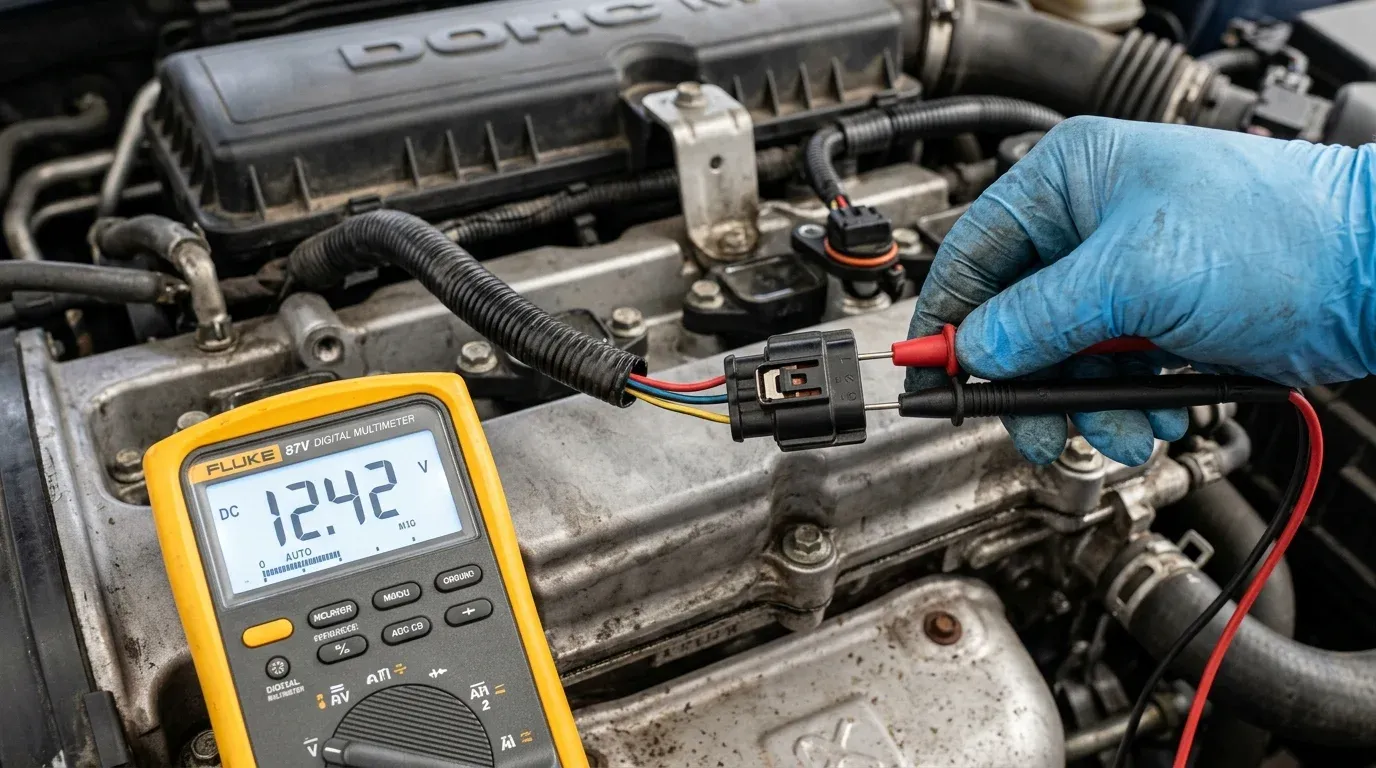

Шаг 2: Замер напряжения питания

1. Отсоедините колодку проводки от датчика положения распредвала.
2. Включите зажигание (положение ключа ON, двигатель заглушен).
3. Установите черный щуп мультиметра на минусовую клемму АКБ или надежную массу двигателя.
4. Красным щупом прикоснитесь поочередно к контактам колодки.
5. Норма: На одном из контактов должно присутствовать напряжение аккумулятора ($12.0–12.6$ В) либо стабилизированные $4.95–5.05$ В.
6. Если напряжения нет: Проверьте плавкий предохранитель цепи системы управления двигателем, главное реле впрыска и целостность проводки от блока предохранителей до разъема датчика.

Шаг 3: Проверка сигнальной массы под нагрузкой

Измерение массы простым режимом прозвонки на пищалке мультиметра часто обманывает диагноста: один уцелевший волосок многожильного медного провода покажет нулевое сопротивление, но под рабочей нагрузкой в 50–100 мА вызовет падение напряжения.

1. Переведите мультиметр в режим замера постоянного напряжения (DCV, предел 20 В).
2. Подключите красный щуп к плюсовой клемме аккумулятора (+12 В).
3. Черный щуп подключите к контакту массы разъема ДПРВ.
4. В качестве контрольной нагрузки параллельно щупам подключите автомобильную лампу накаливания малой мощности (12 В, 2–5 Вт).
5. Норма: Вольтметр обязан зафиксировать полное напряжение батареи ($12.2–12.6$ В), а контрольная лампа должна ярко светиться без мерцаний.
6. Затем переключите черный щуп на минус АКБ, а красный — на пин массы разъема: падение напряжения относительно кузова должно быть менее 0.05 В (50 мВ). Если там висит $0.3–0.8$ В — масса датчиков «поплыла» из-за коррозии болта заземления на блоке.

Шаг 4: Проверка подтяжки сигнального провода (Pull-Up резистор ЭБУ)

Микросхема внутри ЭБУ снабжена внутренним нагрузочным резистором подтяжки, соединяющим сигнальную линию с источником опорных $+5$ В (или $+12$ В).

1. Разъем датчика снят, зажигание включено.
2. Измерьте напряжение между сигнальным контактом колодки и массой кузова.
3. Норма: На сигнальном проводе исправного ЭБУ должно определяться напряжение +4.8…+5.1 В (на ВАЗ с блоками Январь-5.1/7.2 или Bosch M7.9.7 — около +10.5…+12.0 В).
4. Если напряжение равно 0 В: Произошел обрыв сигнального провода в жгуте проводки до ЭБУ, короткое замыкание сигнального провода на массу кузова либо выгорел входной компаратор в самом блоке управления.

---

Диагностика осциллографом: эталонный сигнал и скрытые дефекты

Цифровой мультиметр фиксирует лишь усредненные значения напряжения. Если датчик распредвала при нагреве теряет крутизну фронтов или спорадически пропускает один импульс из десяти, мультиметр покажет стабильные 2.5 В (усредненную скважность), но процессор ЭБУ зафиксирует ошибку P0340.

Единственный 100% достоверный метод оценки — мотор-тестер или автомобильный осциллограф.

Настройка мотор-тестера для проверки ДПРВ:

1. Канал A (CH1): Подключите щуп с тонкой иглой к сигнальному проводу датчика распредвала без разрыва цепи (через резиновую заглушку тыльной стороны разъема).
2. Массовый крокодил щупа закрепите на надежную массу двигателя.
3. Развертка по вертикали: 2 В/дел (для 5-вольтового датчика) или 5 В/дел (для 12-вольтового датчика).
4. Развертка по времени: 20–50 мс/дел на холостом ходу.
5. Режим триггера: Auto или Normal по спадающему фронту.

Анализ формы прямоугольных импульсов (меандра):

• Крутизна фронтов: Переход от высокого уровня к низкому должен быть вертикальным. Если передний или задний фронт имеет форму пологой дуги («заваленные углы»), емкость выходного каскада завышена, а переключение транзистора происходит слишком медленно.
• Нижняя полка (уровень логического нуля): Должна опускаться не выше отметки $0.2–0.3$ В. Если нижняя полка «висит» на уровне $0.8–1.5$ В, транзистор датчика не может полностью открыться на массу, либо в цепи заземления датчика присутствует высокое переходное сопротивление. Компаратор ЭБУ воспринимает такой сигнал как шум.

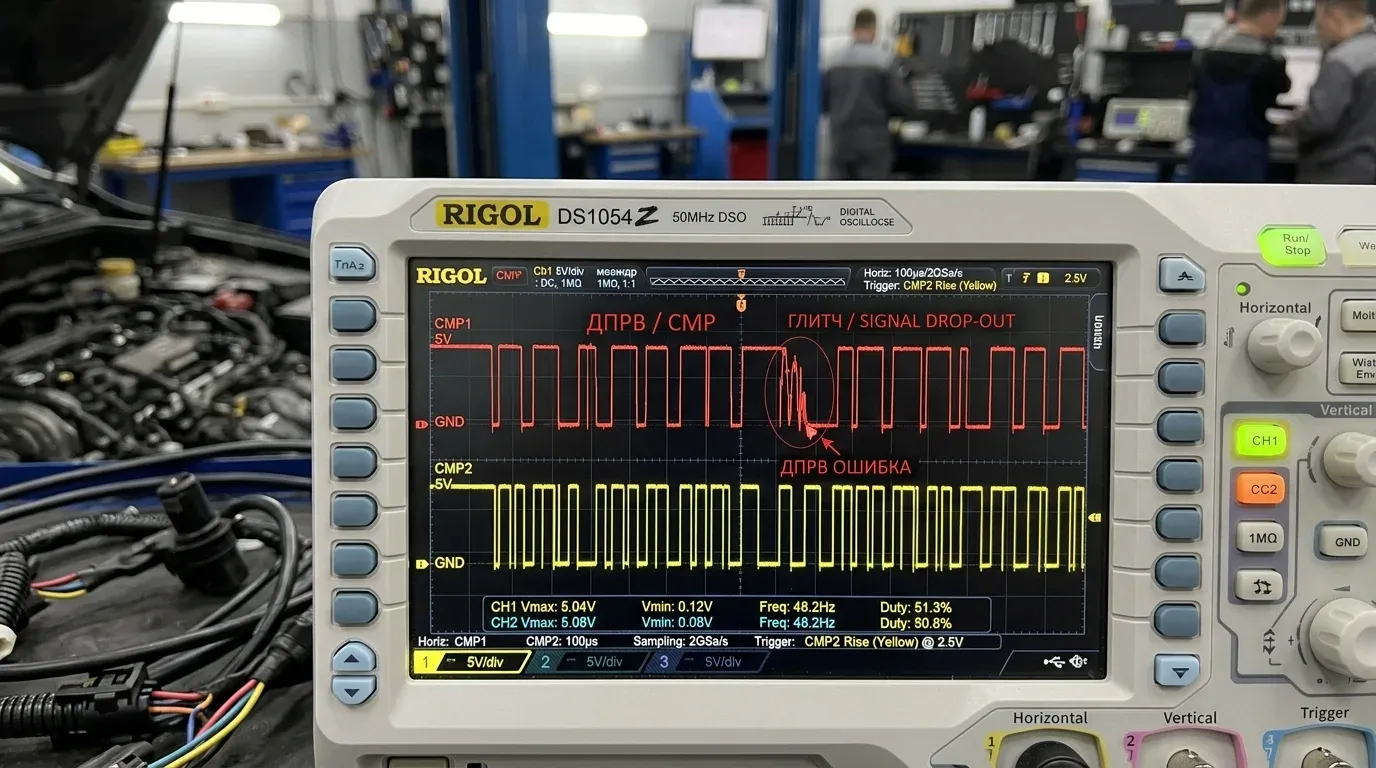

• Выпадение импульсов (Drop-outs): Прокручивайте осциллограмму в режиме самописца. При дефекте датчика Холла в последовательности ровных импульсов периодически появляются длинные пропуски («дыры») или всплески высокочастотного дребезга. Именно этот момент провоцирует мгновенную запись ошибки P0340.

---

Специфика ошибки P0340 на популярных автомобилях

Инженерная логика появления кода P0340 имеет ярко выраженные особенности в зависимости от марки и платформы силового агрегата:

1. Nissan (Almera Classic, Primera P12, X-Trail T30/T31, Qashqai с моторами QG15DE, QG18DE, QR20DE, MR20DE)

В сообществе диагностов моторы Nissan заслужили особую славу: в 80% случаев ошибка P0340 на этих двигателях означает критическое растяжение цепи ГРМ, а вовсе не поломку датчика!

• Прошивка блоков управления Hitachi на моторах QG/QR жестко сопоставляет совпадение передних фронтов сигналов ДПКВ и ДПРВ.
• Когда втулочно-роликовая цепь вытягивается, распределительный вал начинает отставать от коленчатого вала по фазе. Как только рассинхронизация превышает пороговое значение, алгоритм ЭБУ считает, что сигнал распредвала пропал или исказился, и выбивает P0340 (а на более свежих версиях — P0335 или рассогласование P0011).
• Проверка: Снимите переднюю правую опору или технологический лючок натяжителя цепи на лобовой крышке мотора. Если зубчатый шток натяжителя выдвинут более чем на $10–12$ мм, цепь приговорена к замене. Покупка нового ДПРВ проблему не решит.

2. ВАЗ / LADA (2110–2112, Priora, Kalina, Granta 8V и 16V)

• 16-клапанные моторы (21124, 21126, 21127): Датчик фаз считывает вращение металлического штифта-отметчика, запрессованного в шкив впускного распредвала. При неквалифицированной замене ремня ГРМ механики нередко упираются монтажкой в шкив и сгибают или обламывают отметчик. Датчик становится полностью «слепым». Вторая распространенная ошибка — установка шкива выпускного вала на впуск (на выпускном шкиве штифта нет вовсе).
• Качество запчастей: Оригинальные датчики (производства Калуга «Автоэлектроника» или СОАТЭ Старый Оскол) работают годами. Дешевые китайские аналоги из магазинов часто оказываются бракованными прямо из коробки — полярность встроенного магнита перепутана, либо микросхема перегревается через 5 минут работы.

3. VAG (Volkswagen, Audi, Skoda 1.8 TSI / 2.0 TSI EA888 Gen2/Gen3)

На турбомоторах концерна VAG ошибка цепи датчика распредвала может сопровождаться кодами P0011 или P0016:

• Растяжение цепи: Проверяется диагностическим сканером (Вася Диагност / VCDS / ODIS) в блоке двигателя: измеряемый параметр Camshaft Adaptation Intake Bank 1 Phase Position (группа 093). Если значение выходит за пределы -4.0°…-5.0°, цепь растянута и требует срочной замены во избежание перескока и загиба клапанов.
• Заклинивание клапана фазорегулятора N205: Разрушение сетчатого масляного фильтра в опорном кронштейне распредвалов забивает плунжер золотника. Распредвал «зависает» в крайнем положении опережения, вызывая ошибку по цепи датчика.

---

Пошаговый алгоритм локализации неисправности

При диагностике соблюдайте строгую последовательность шагов, чтобы исключить лишние траты на ненужные запчасти:

[Ошибка P0340 в памяти ЭБУ]
           │
           ▼
[Шаг 1: Проверка питания на разъеме]
   ├── Нет питания (+12В/+5В) ──► Проверить предохранитель, реле, проводку
   └── Питание в норме
           │
           ▼
[Шаг 2: Проверка массы под нагрузкой лампой 2–5 Вт]
   ├── Лампа не горит / тусклая ──► Зачистить клеммы масс на ГБЦ/кузове
   └── Масса в норме (падение < 0.05 В)
           │
           ▼
[Шаг 3: Проверка сигнальной линии (Pull-up)]
   ├── Напряжение 0 В ──► Обрыв сигнального провода / КЗ на массу / вход ЭБУ
   └── Напряжение 4.9–5.1 В в норме
           │
           ▼
[Шаг 4: Анализ сигнала осциллографом при прокрутке]
   ├── Нет импульсов / завис в 0В или 5В ──► Замена датчика положения распредвала (ДПРВ)
   ├── Импульсы идут с помехами/выпадением ──► Замена датчика (тепловой сбой кристалла)
   └── Идеальный меандр присутствует
           │
           ▼
[Шаг 5: Проверка механических меток ГРМ и взаимной синхронизации]
   ├── Растяжение цепи / смещение ремня ──► Замена комплекта ГРМ
   └── Повреждение задающего штифта ──► Ремонт/замена шкива распредвала

---

Резюме для автодиагноста

Ошибка P0340 — комплексный диагностический маркер. В половине случаев ее источником действительно выступает деградировавший полупроводниковый датчик Холла, страдающий от экстремального термоциклирования головки блока цилиндров. Однако игнорирование механических факторов — вытянутых цепей ГРМ на моторах Nissan/VAG и свернутых отметчиков на моторах ВАЗ — неизбежно приводит к тупику в диагностике и повторным рекламациям клиентов. Точные замеры опорных напряжений мультиметром и снятие двухканальной осциллограммы фаз позволяют локализовать первопричину за 15 минут.
