Предохранители Форд Фокус 2: две схемы блока, 2004–2011
Блоки предохранителей Ford Focus 2: ранняя схема 37–86 и поздняя 100–143 (с 2007 года и рестайлинг), моторный F1–F36. Прикуриватель, бензонасос, печка, стоп-сигналы.
Обновлено Опубликовано
Коротко
Самое важное из статьи:
- Салонный блок — под бардачком, моторный — под капотом у аккумулятора.
- Схему выбирают по номерам на салонном блоке: 37–86 — ранняя (до 2007 года), 100–143 — поздняя (с середины 2007 года и весь рестайлинг до 2011).
- Прикуриватель: F39 (ранняя) или F109 (поздняя), 20 А. Бензонасос: F51 или F111, 15 А. Вентилятор печки: F10 в моторном блоке, 30 А.
Предохранители Форд Фокус 2 стоят в двух блоках: салонном под бардачком и моторном под капотом. Главная ловушка этой модели — две разные нумерации салонного блока. На ранних машинах в нём гнёзда 37–86, на поздних и рестайлинговых — 100–143. Поэтому таблицу выбирают не по году, а по номерам, которые видны на самом блоке. Обе таблицы ниже — из руководств владельца Ford для европейского Focus II (C307).
Где находятся блоки предохранителей Фокус 2
Салонный блок (с ним объединён модуль GEM) — за бардачком, снизу панели. Чтобы добраться:
- Откройте бардачок и выкрутите винты нижней накладки панели под ним.
- Опустите накладку.
- Ослабьте винты крепления блока, опустите его и потяните на себя. Блок можно повесить спереди на кронштейн — так удобнее работать.
Собирают в обратном порядке. Без снятия накладки видна только нижняя часть блока, и нужные номера легко перепутать.

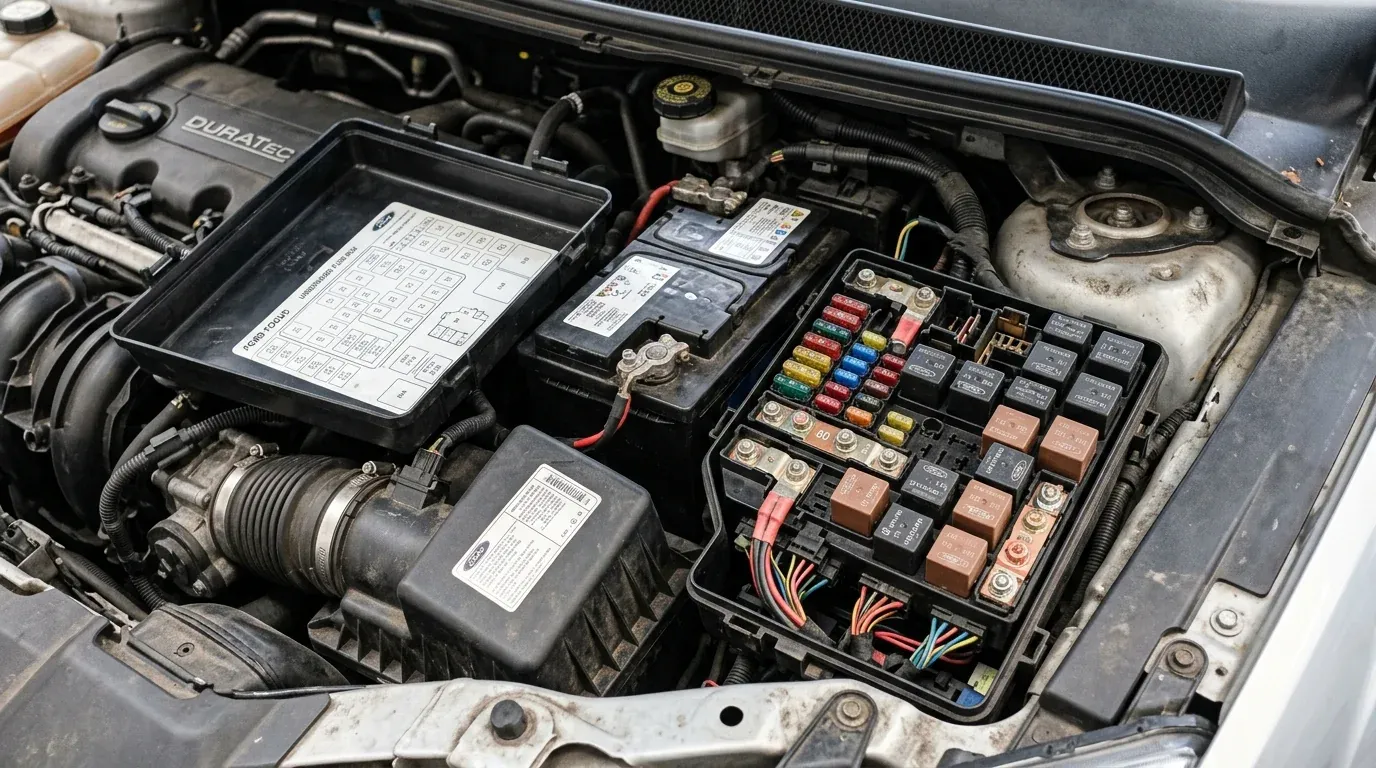

Моторный блок — под капотом рядом с аккумулятором. В нём предохранители F1–F36 и реле: вентилятор радиатора, электроусилитель руля, питание салонного блока, ABS/ESP, вентилятор печки, стартер (полная таблица ниже). Перед работой выключают зажигание и всех потребителей, а силовые вставки на 40–80 А меняют при снятой минусовой клемме АКБ.
Как определить свою схему: 37–86 или 100–143
Посмотрите на номера, отлитые рядом с гнёздами салонного блока:
| Номера в салонном блоке | Какие машины | Источник таблицы |
|---|---|---|
| 37–86 | Ранние Focus II (2004–2007) | Owner’s Handbook CG3505en, редакция 05/2006, печ. с. 201–206 (стр. 203–208 копии на ManualsLib) |
| 100–143 | Выпуск с 01.07.2007, рестайлинг 2008–2011 | Owner’s Manual, редакции для выпуска 07.2007–02.2008 и 08.2009–12.2009 |
В редакциях руководства 2007, 2008 и 2009 годов поздняя таблица одна и та же, без изменений. Точную дату смены нумерации в промежутке между маем 2006 и июлем 2007 года руководства не называют — поэтому ориентируйтесь на блок, а не на год в ПТС. Американский Focus тех же лет — другая машина с другой электрикой, его схемы к европейскому не подходят.

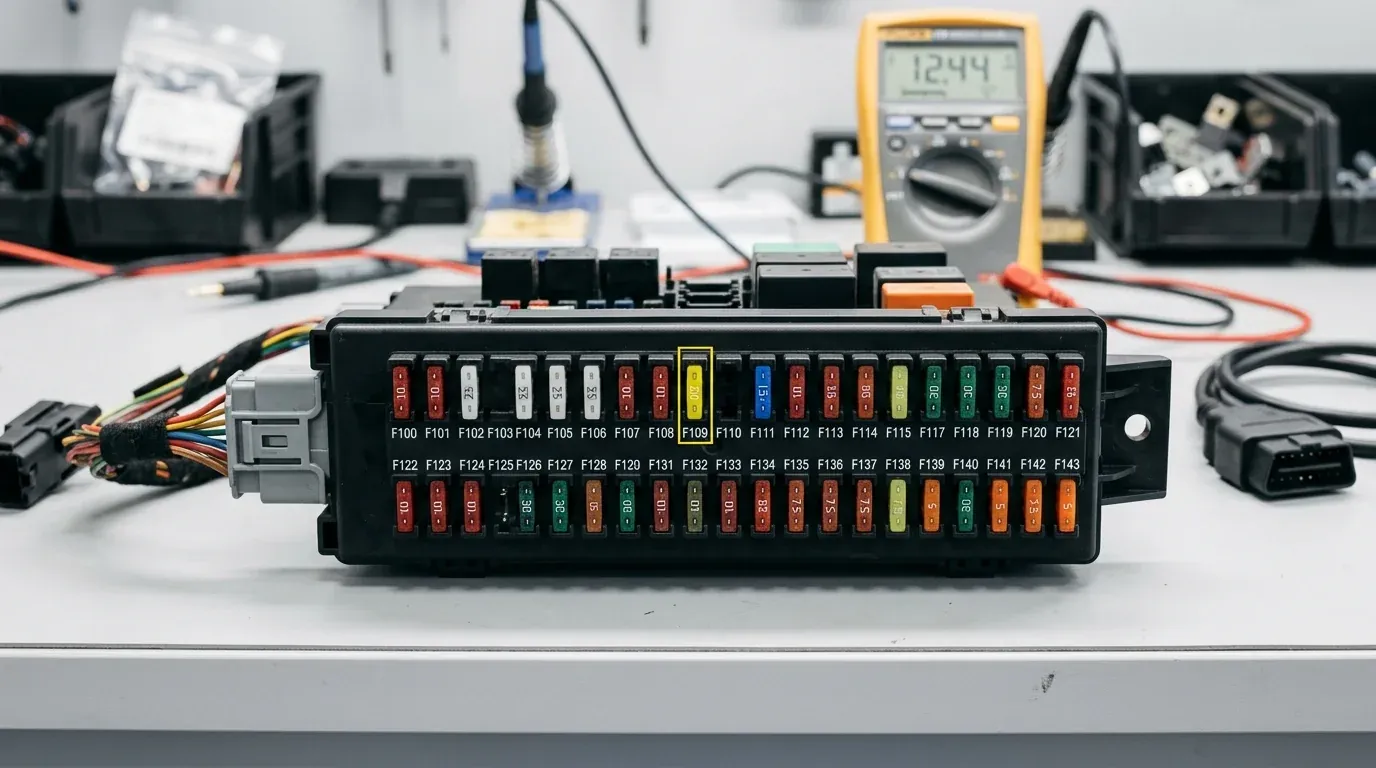

Таблица салонного блока (поздняя схема, 100–143)
| № | А | Что защищает |
|---|---|---|
| 100 | 10 | Питание электронных модулей от зажигания |
| 101 | 20 | Люк, электросиденье водителя, привод крыши (кабриолет) |
| 102 | 10 | Управление отопителем, рулевая колонка, сажевый фильтр, приёмник ДУ |
| 103 | 10 | Модуль управления светом (постоянное питание) |
| 104 | 10 | Плафоны салона, отключение потребителей для экономии АКБ |
| 105 | 25 | Обогрев заднего стекла |
| 106 | 20 | Бесключевой доступ |
| 107 | 10 | Приборная панель (постоянное питание), диагностический разъём OBD |
| 108 | 7,5 | Магнитола и навигация — питание от ACC |
| 109 | 20 | Прикуриватель, задняя розетка 12 В |
| 110 | 10 | Дневные ходовые огни — питание переключателя света |
| 111 | 15 | Бензонасос (только бензин) |
| 112 | 15 | Магнитола и аудиомодули — постоянное питание |
| 113 | 10 | Дневные ходовые огни (через габариты) |
| 114 | 10 | Приборная панель от зажигания, иммобилайзер |
| 115 | 7,5 | Модуль управления светом — от зажигания |
| 116 | 20 | Противотуманные фары |
| 117 | 7,5 | Подсветка номера |
| 118 | 20 | Модуль задней левой двери |
| 119 | 15 | Розетка в багажнике (25 А — с модулем фаркопа) |
| 120 | 20 | Модуль задней правой двери |
| 121 | 20 | Подогрев передних сидений |
| 122 | 10 | Модуль подушек безопасности |
| 123 | 7,5 | Подогрев наружных зеркал |
| 124 | 7,5 | Габариты и задние фонари, левая сторона |
| 125 | 7,5 | Габариты и задние фонари, правая сторона |
| 126 | 20 | Бесключевой доступ |
| 127 | 25 | Электростеклоподъёмники |
| 128 | — | Не используется |
| 129 | 20 | Передние дворники |
| 130 | — | Не используется |
| 131 | 15 | Задний дворник |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центрального замка, модуль передней пассажирской двери |
| 134 | 20 | Центральный замок, модуль двери водителя |
| 135 | 20 | Дневные ходовые огни |
| 136 | 15 | Насос омывателя, подогрев форсунок омывателя |
| 137 | 10 | Сирена сигнализации с резервным питанием |
| 138 | 10 | Блок управления двигателем, педаль газа, АКПП |
| 139 | 10 | Дальний свет, правая фара |
| 140 | 10 | Дальний свет, левая фара |
| 141 | 10 | Фонарь заднего хода, электрозеркала |
| 142 | 15 | Ближний свет, правая фара |
| 143 | 15 | Ближний свет, левая фара |
Источник: Ford Focus (C307) Owner’s Manual, раздел Fuses → Fuse Specification Chart, редакции для машин выпуска 01.07.2007–03.02.2008 и 17.08.2009–06.12.2009 (как найти руководство своей машины).
Таблица салонного блока (ранняя схема, 37–86)
| № | А | Что защищает |
|---|---|---|
| 37 | 10 | Дальний свет, левая фара |
| 38 | 10 | Дальний свет, правая фара |
| 39 | 20 | Прикуриватель, задняя розетка 12 В |
| 40 | 20 | Люк |
| 41 | 20 | Модуль передней пассажирской двери |
| 42 | 7,5 | Подогрев наружных зеркал |
| 43 | 10 | Управление отопителем, рулевая колонка, сажевый фильтр, приёмник ДУ, DVD, сигнализация |
| 44 | 10 | Не используется |
| 45 | 10 | Дневные ходовые огни (через габариты) |
| 46 | 10 | Приборная панель (постоянное питание), разъём OBD |
| 47 | 15 | Насос омывателя, подогрев форсунок |
| 48 | 20 | Дневные ходовые огни |
| 49 | 10 | Модуль управления светом (постоянное питание) |
| 50 | 20 | Передние дворники |
| 51 | 15 | Бензонасос |
| 52 | 25 | Обогрев заднего стекла |
| 53 | 7,5 | Габариты и задние фонари, левая сторона |
| 54 | 7,5 | Габариты и задние фонари, правая сторона |
| 55 | 20 | Центральный замок, модуль двери водителя |
| 56 | 20 | Бесключевой доступ |
| 57 | 10 | Сирена сигнализации с резервным питанием |
| 58 | 15 | Магнитола и аудиомодули — постоянное питание |
| 59 | 25 | Модуль фаркопа, розетка в багажнике |
| 60 | 15 | Ближний свет, правая фара |
| 61 | 15 | Ближний свет, левая фара |
| 62 | 20 | Электросиденье водителя |
| 63 | 25 | Электростеклоподъёмники |
| 64 | 20 | Не используется |
| 65 | 10 | Модуль подушек безопасности |
| 66 | 7,5 | Модуль управления светом — от зажигания |
| 67 | 10 | Приборная панель от зажигания, иммобилайзер |
| 68 | 7,5 | Магнитола и навигация — питание от ACC |
| 69 | 20 | Противотуманные фары |
| 70 | 10 | Питание электронных модулей от зажигания |
| 71 | 10 | Дневные ходовые огни — питание переключателя света |
| 72 | 25 | Не используется |
| 73 | 7,5 | Подсветка номера |
| 74 | 15 | Стоп-сигналы |
| 75 | 10 | Блок управления двигателем, педаль газа, АКПП |
| 76 | 7,5 | Электрический стояночный тормоз |
| 77 | 25 | Реле центрального замка |
| 78 | 15 | Задний дворник |
| 79 | 15 | Складывание зеркал |
| 80 | 10 | Плафоны салона, экономия заряда АКБ |
| 81 | 20 | Модуль задней правой двери |
| 82 | 20 | Модуль задней левой двери |
| 83 | 10 | Аудиомодули (комплектации с расширенной аудиосистемой) |
| 84 | 10 | Фонарь заднего хода, электрозеркала |
| 85 | 10 | Охлаждающий агрегат (формулировка руководства) |
| 86 | 20 | Подогрев передних сидений |
Источник: Ford Focus Owner’s Handbook, part 6M5J-19A321-ADA (CG3505en), 05/2006, печ. с. 201–206 (стр. 203–208 копии на ManualsLib).
Таблица моторного блока (F1–F36)
Нумерация моторного блока одинакова в обеих схемах; отличия ранней редакции указаны в последнем столбце.
| № | А | Что защищает (поздняя схема) | Ранняя редакция 2006 |
|---|---|---|---|
| 1 | 40 | Вентилятор радиатора | 50 А |
| 2 | 80 | Электроусилитель руля | — |
| 3 | 60 | Питание салонного блока, линия 1 | — |
| 4 | 60 | Питание салонного блока, линия 2 | — |
| 5 | 80 | Дополнительный отопитель | «Климат-контроль», 80 А |
| 6 | 60 | Свечи накаливания (дизель) | Доп. отопитель (дизель) |
| 7 | 30 | ABS/ESP — насос | — |
| 8 | 20 | ABS/ESP — клапаны | — |
| 9 | 20 | Блок управления двигателем | 30 А на Focus ST |
| 10 | 30 | Вентилятор печки (отопителя) | — |
| 11 | 20 | Замок зажигания | — |
| 12 | 40 | Реле зажигания | — |
| 13 | 20 | Втягивающее реле стартера | — |
| 14 | 40 | Обогрев лобового стекла, правая половина | — |
| 15 | 30 | Реле вентилятора радиатора (Sigma без кондиционера) | Без уточнения мотора |
| 16 | 40 | Обогрев лобового стекла, левая половина | — |
| 17 | 30 | Привод крыши (кабриолет) | Электростояночный тормоз / крыша кабриолета |
| 18 | 30 | Инвертор 230 В | Не используется |
| 19 | 10 | Модуль ABS | — |
| 20 | 15 | Звуковой сигнал | — |
| 21 | 20 | Дополнительный отопитель | — |
| 22 | 10 | Модуль электроусилителя руля | — |
| 23 | 30 | Омыватель фар | — |
| 24 | 15 | Дополнительный отопитель (дизель) | — |
| 25 | 10 | Зажигание, реле | — |
| 26 | 15 | АКПП (10 А — постоянное питание ЭБУ на ST и RS) | 10 А, АКПП |
| 27 | 10 | Муфта компрессора кондиционера | — |
| 28 | 10 | Контроль свечей накаливания (дизель) | — |
| 29 | 10 | Двухзонный климат-контроль | — |
| 30 | 3 | Блок управления двигателем, АКПП | — |
| 31 | 10 | Датчик АКБ (интеллектуальная зарядка) | — |
| 32 | 10 | АКПП; на ST и RS — питание форсунок | — |
| 33 | 10 | Подогрев лямбда-зондов (бензин); клапан интеркулера (дизель); 20 А на ST/RS | — |
| 34 | 10 | Форсунки, катушки зажигания | — |
| 35 | 10 | Блок управления двигателем, клапаны, соленоиды (15 А на ST) | — |
| 36 | 10 | Блок управления двигателем | — |
Реле в руководстве владельца по местам не расписаны. Если нужно найти конкретное реле (стартера, бензонасоса, вентилятора), ориентируйтесь на схему на внутренней стороне крышки моторного блока.
Предохранители Фокус 2 по потребителям
Быстрый указатель: ранняя схема / поздняя схема, номинал.
Прикуриватель и розетки Фокус 2
Прикуриватель и задняя розетка — F39 / F109, 20 А: вставка у них общая, поэтому зарядка, закоротившая в задней розетке, отключает и передний прикуриватель. Розетка в багажнике отдельная: F59 (25 А) / F119 (15 А, с модулем фаркопа 25 А).
Бензонасос Фокус 2
F51 / F111, 15 А. В поздней таблице цепь помечена «только бензин»: на дизельных Фокусах это гнездо по руководству насос не питает. Если на бензиновой машине вставка цела, а давления в рампе нет, дальше проверяют реле насоса по схеме на крышке моторного блока и питание на разъёме насоса.
Печка Фокус 2
Сам вентилятор отопителя — F10, 30 А в моторном блоке. Управление отопителем — F43 / F102, 10 А в салоне. Вентилятор работает только на максимальной скорости — это не предохранитель, а резистор или модуль скоростей вентилятора.
Габариты, стоп-сигналы, задний ход Фокус 2
- Габариты слева / справа — F53, F54 / F124, F125, по 7,5 А.
- Стоп-сигналы — F74 / F132, 15 А. При целой вставке и тёмных стопах на Фокусе смотрят выключатель над педалью тормоза и его разъём.
- Задний ход и электрозеркала — F84 / F141, 10 А.
- Подсветка номера — F73 / F117, 7,5 А.
Фары Фокус 2
- Ближний свет: правая F60 / F142, левая F61 / F143, по 15 А.
- Дальний: левая F37 / F140, правая F38 / F139, по 10 А.
- Противотуманки — F69 / F116, 20 А.
У каждой фары на Фокусе 2 своя вставка и для ближнего, и для дальнего света, так что сгоревший предохранитель гасит только одну сторону в одном режиме. Пропал свет сразу в обеих фарах — проверяют модуль управления светом (F49 / F103 и F66 / F115) и подрулевой переключатель.
Дворники и омыватель Фокус 2
Передние дворники — F50 / F129, 20 А, задний — F78 / F131, 15 А, насос омывателя — F47 / F136, 15 А.
Стеклоподъёмники и центральный замок Фокус 2
Стеклоподъёмники — F63 / F127, 25 А. Если не работает одна задняя дверь — смотрите модуль этой двери: F81 / F120 (правая) или F82 / F118 (левая), по 20 А. Центральный замок — F55 / F134 (водительская дверь) и F77 / F133 (реле замка).
Магнитола и приборная панель Фокус 2
Магнитола питается от двух цепей: постоянное питание F58 / F112, 15 А и питание от ACC F68 / F108, 7,5 А. Пропадают настройки после выключения — проверяют первую; магнитола не включается — обе. Приборная панель тоже питается дважды: F46 / F107 (постоянно, заодно разъём OBD) и F67 / F114 (от зажигания, вместе с иммобилайзером). Если сканер не видит машину, первым делом проверьте F46 / F107 — подробнее в статье о распиновке OBD-II.
Сигнал, вентилятор радиатора, стартер Фокус 2
- Звуковой сигнал — F20, 15 А в моторном блоке. F57 / F137 в салоне — это сирена сигнализации, а не клаксон.
- Вентилятор радиатора — F1 (50 А по редакции 2006 года, 40 А по поздним), реле вентилятора — F15, 30 А.
- Втягивающее реле стартера — F13, 20 А; замок зажигания — F11, 20 А.
АКПП Фокус 2
Цепи АКПП разнесены по трём местам: F26 и F32 в моторном блоке, F75 / F138 в салоне. Проверяют все три, если коробка ушла в аварийный режим и при этом нет ошибок по датчикам.
Почему на Фокусе 2 вставка горит повторно
Номинал каждой вставки Ford подобран под провод своей цепи. Если вместо неё поставить вставку на ступень выше или перемычку, при замыкании первым начнёт плавиться жгут. Поэтому сначала ищут, что именно перегружает цепь, — у этой модели места довольно предсказуемые:
- F39 / F109 — одна вставка на прикуриватель и заднюю розетку: проверяют обе, включая адаптеры и зарядки, которые пассажиры оставили сзади;
- F119 — если фаркоп ставили не с завода, посмотрите номинал: 25 А руководство допускает только с модулем фаркопа, без него — 15 А;
- модули дверей F118 / F120 и замки F133 / F134 — у каждой двери свой модуль и своя вставка, поэтому повторно горящая вставка сразу указывает дверь: смотрят жгут в гофре между стойкой и дверью;
- стоп-сигналы F74 / F132 — у хэтчбека и универсала провод дополнительного стоп-сигнала уходит в дверь багажника через гофру и со временем перетирается на изгибе;
- магнитола F58 / F112 — нештатная установка, подключённая к постоянному питанию без своего предохранителя.
Проверить вставку мультиметром, не вынимая её из блока, можно по контрольным точкам на её корпусе — порядок в статье Как проверить предохранитель. Реле моторного блока проверяют отдельно: Как проверить реле мультиметром. Если аккумулятор садится за ночь, поиск начинают с замера тока утечки: Как найти утечку тока.
Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.
Часто задаваемые вопросы (FAQ)
Какой предохранитель отвечает за прикуриватель на Форд Фокус 2?
На ранних машинах — F39, на поздних и рестайлинговых — F109, оба на 20 А, в салонном блоке. Этот же предохранитель питает заднюю розетку. Розетка в багажнике — отдельный: F59 (25 А) или F119 (15 А, с фаркопом 25 А).
Где предохранитель бензонасоса на Фокус 2?
В салонном блоке: F51 на ранних машинах или F111 на поздних, 15 А. В поздней таблице F111 помечен «только бензин», для дизельных версий руководство его под насос не указывает.
Отличаются ли предохранители дорестайлинга и рестайлинга Фокус 2?
Граница не совпадает с рестайлингом. По руководствам Ford нумерация салонного блока сменилась с 37–86 на 100–143 у машин выпуска с середины 2007 года, а рестайлинг 2008–2011 годов использует ту же позднюю схему. Смотрите на номера на самом блоке.
Где пинцет для предохранителей?
По руководству Ford пинцет для извлечения предохранителей лежит в крышке моторного блока. Номиналы, которые чаще всего нужны в салонном блоке, — 7,5, 10, 15, 20 и 25 А, их удобно возить с собой.
Почему не работает печка, если предохранитель цел?
Вентилятор печки питается через F10 (30 А) в моторном блоке, управление — через F43 или F102 (10 А) в салонном. Если оба целы, проверяют резистор или блок управления скоростями вентилятора, разъём и сам мотор.
