Поиск утечки тока в автомобиле мультиметром: нормы и замеры

Паразитный ток утечки (Quiescent Current / Standby Drain) — неучтенный ток, который бортовая сеть автомобиля потребляет от аккумулятора при выключенном зажигании и запертых дверях. Превышение порога покоя в 50 мА приводит к ускоренному глубокому разряду АКБ за 3–7 дней стоянки и необратимой сульфатации свинцовых пластин. При этом замена аккумулятора на новый без поиска физической утечки лишь маскирует неисправность до следующего простоя.

Грамотная диагностика требует четкого понимания физики процессов, знания этапов засыпания цифровых шин CAN и умения правильно использовать измерительные приборы и мультиметры.

---

Экспресс-паспорт параметров: нормы и градации утечки тока

---

4 стадии засыпания автомобиля (Sleep Cycle)

Современный автомобиль не выключается поворотом ключа зажигания моментально. Внутри бортовой сети работают десятки микроконтроллеров, связанных шинами CAN (Controller Area Network) и LIN.

Процесс погружения электроники в глубокий энергосберегающий режим (Deep Sleep) проходит четыре четкие фазы:

Зажигание ВЫКЛ (Двери заперты)
   │
   ├── Фаза 1 (0–2 мин): Ток 1.5–3.5 А ── Парковка заслонок климата, опрос ключа, задержка фар
   │
   ├── Фаза 2 (2–10 мин): Ток 400–800 мА ── Отключение подсветки кнопок, переход мультимедиа в Standby
   │
   ├── Фаза 3 (10–25 мин): Ток 120–180 мА ── Засыпание Body Control Module (BCM), обесточивание шины LIN
   │
   └── Фаза 4 (25–45 мин): Ток 15–35 мА ── ПОЛНЫЙ СОН (Sleep Mode). Активен только приемник ЦЗ и охранная зона

Если автоэлектрик подключит амперметр и снимет показания через 5 минут после закрытия машины, прибор покажет 450–600 мА. Это ложная тревога: блоки еще не закончили цикл записи служебных данных в EEPROM. Для получения эталонного замера необходимо выждать не менее 20–40 минут (на автомобилях BMW, Mercedes-Benz и премиальных VAG — до 60 минут).

---

Подготовка автомобиля к измерению

Перед подключением приборов необходимо сымитировать штатное состояние стоянки на закрытом автомобиле:

1. Открытие доступа к блокам предохранителей: Откройте капот и водительскую дверь.
2. Имитация закрытия замков (Защелкивание концевиков):
   • Жалом отвертки аккуратно нажмите на поворотный кулачок замка водительской двери до второго щелчка (блок BCM должен решить, что дверь захлопнута).
   • Защелкните концевик капота отверткой или зафиксируйте его механически струбциной/прищепкой.
3. Отключение потребителей: Выключите видеорегистраторы из прикуривателя, вытащите адаптеры ELM327 из диагностического разъема OBD-2, отключите плафоны салонного освещения принудительно в положение «OFF».
4. Постановка на охрану: Закройте автомобиль с брелока штатного ключа или метки сигнализации. Положите ключ на расстоянии не менее 5–7 метров от автомобиля (на машинах с бесключевым доступом Keyless система непрерывно обменивается радиосигналами с меткой, удерживая CAN-шину в бодрствующем состоянии).

---

Способ 1: Классический замер в разрыв цепи (Амперметр)

Метод основан на прямом измерении силы постоянного тока (DC), протекающего от батареи в бортовую сеть.

       [Минусовая клемма АКБ] ──────────┐
                                       │
                                   ┌───┴───┐
                                   │  COM  │  Цифровой мультиметр
                                   │  10A  │  (Режим DC Current)
                                   └───┬───┘
                                       │
       [Снятый наконечник провода] ────┘

Защита измерительного тракта и сохранение спящего режима сети

Прямое размыкание минусового наконечника без шунтирования обесточивает бортовую сеть. При последующем замыкании через щупы амперметра пусковой ток зарядки входных конденсаторов блоков управления может повредить предохранитель мультиметра и вызвать повторное пробуждение шины CAN. Для сохранения непрерывности питания применяется метод параллельного байпаса:

1. Ослабьте гайку минусового наконечника провода АКБ, но не снимайте его со штыря.
2. Закрепите один зажим «крокодил» медного шунтирующего провода на свинцовом штыре аккумулятора, а второй — на металле снятого кабеля.
3. Переведите цифровой мультиметр в режим 10A DC (Постоянный ток), переставив красный щуп в специальное высокоамперное гнездо 10A / 20A.
4. Подключите щупы мультиметра параллельно шунтирующему проводу (черный щуп на штырь АКБ, красный на кабель).
5. Теперь аккуратно снимите наконечник кабеля со штыря аккумулятора. Питание автомобиля ни на долю секунды не прервалось — ток шел через шунт.
6. Отсоедините шунтирующий провод: теперь весь суммарный ток автомобиля протекает строго через внутренний калиброванный шунт вашего амперметра.
7. Зафиксируйте мультиметр на лобовом стекле и отойдите от машины на 20–30 минут.

Если по истечении времени на дисплее мультиметра горит значение 0.02 A – 0.03 A (20–30 мА) — электросистема абсолютно здорова. Если же прибор фиксирует 0.25 A (250 мА) или выше — переходим к поиску виновного узла.

---

Способ 2: Бесконтактный замер токовыми клещами постоянного тока

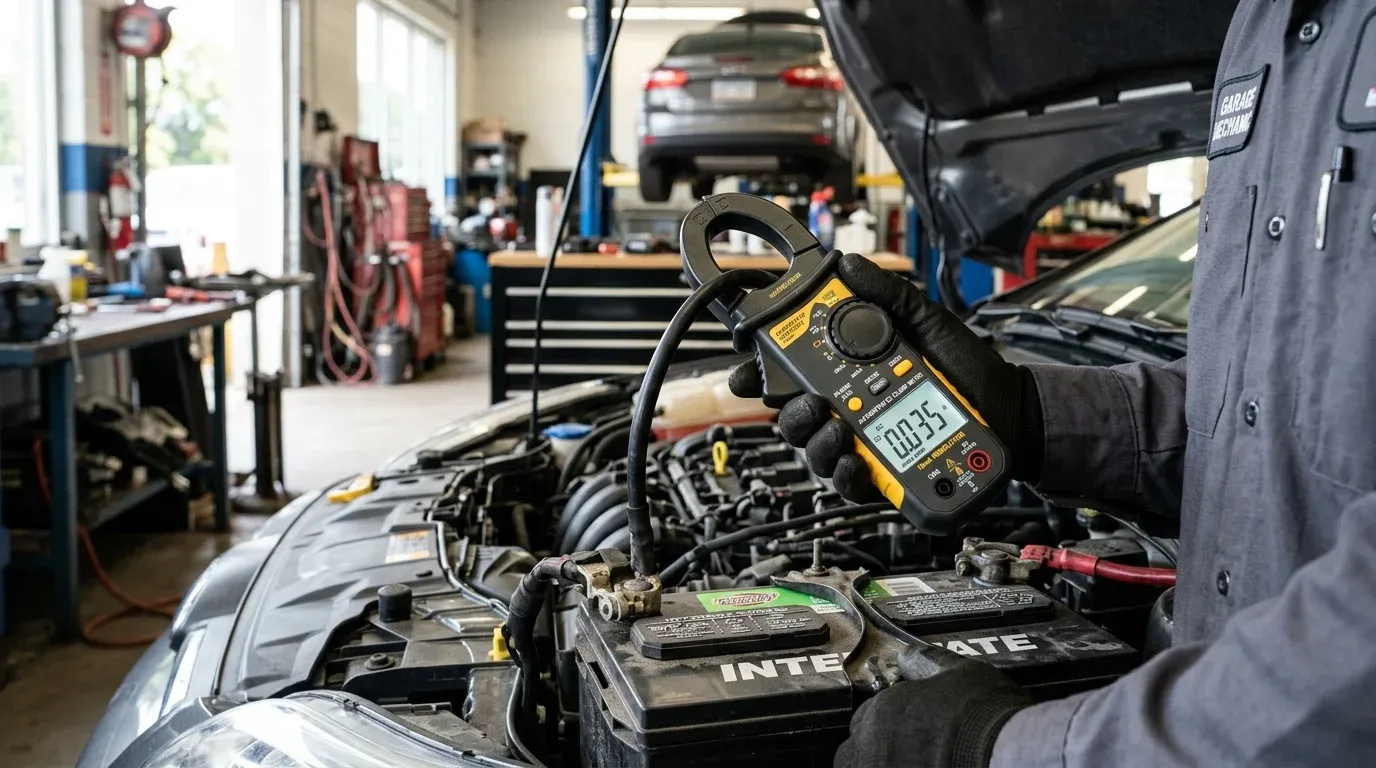

Самый быстрый и безопасный метод в арсенале профессионального диагноста, не требующий механического демонтажа клемм аккумулятора.

[!IMPORTANT] Для замера в автомобиле подходят исключительно клещи с поддержкой измерения постоянного тока (DC) на эффекте датчика Холла (например, Uni-T UT210E или Hantek CC-65). Обычные строительные электромонтажные клещи переменного тока (AC) постоянный ток автомобиля измерить физически не способны!

1. Включите клещи в режим 2A DC или 20A DC.
2. Нажмите кнопку ZERO / REL для обнуления остаточного намагничивания губок сердечника.
3. Охватите клещами только один общий провод массы, идущий от минусового вывода АКБ на кузов и двигатель (если захватить оба силовых провода сразу, их магнитные поля взаимно скомпенсируются, показав ноль).
4. Наблюдайте показания на экране: точные приборы уверенно показывают силу тока с точностью до ±2 мА.

---

Способ 3: Метод замера падения напряжения (мВ) на предохранителях

Это регламентный метод неинвазивной диагностики, исключающий механическое извлечение предохранителей из посадочных гнезд.

Почему нельзя выдергивать предохранители?

Когда вы вытаскиваете предохранитель из монтажного блока, вы размыкаете цепь питания конкретного модуля (например, приборной панели). Модуль выключается, и ток падает. Но когда вы вставляете предохранитель назад:

• Блок управления инициализируется от броска питания.
• Он отправляет сигнал пробуждения (Wake-Up Frame) в шину CAN.
• Вся сеть автомобиля мгновенно просыпается, заставляя вас начинать диагностику заново и ждать очередные полчаса!

Физика метода милливольт (Закон Ома)

Каждый автомобильный ножевой плавкий предохранитель (Mini, Standard, Maxi) представляет собой высокоточный низкоомный калиброванный резистор из цинкового сплава.

По закону Ома:

I = U / R

Если через предохранитель течет электрический ток, на металлической перемычке внутри корпуса возникает микроскопическое падение напряжения, измеряемое в милливольтах (мВ). На верхнем торце любого качественного предохранителя автопроизводители специально оставляют два открытых металлических тестовых контакта.

Пошаговая таблица пересчета падения напряжения в ток утечки

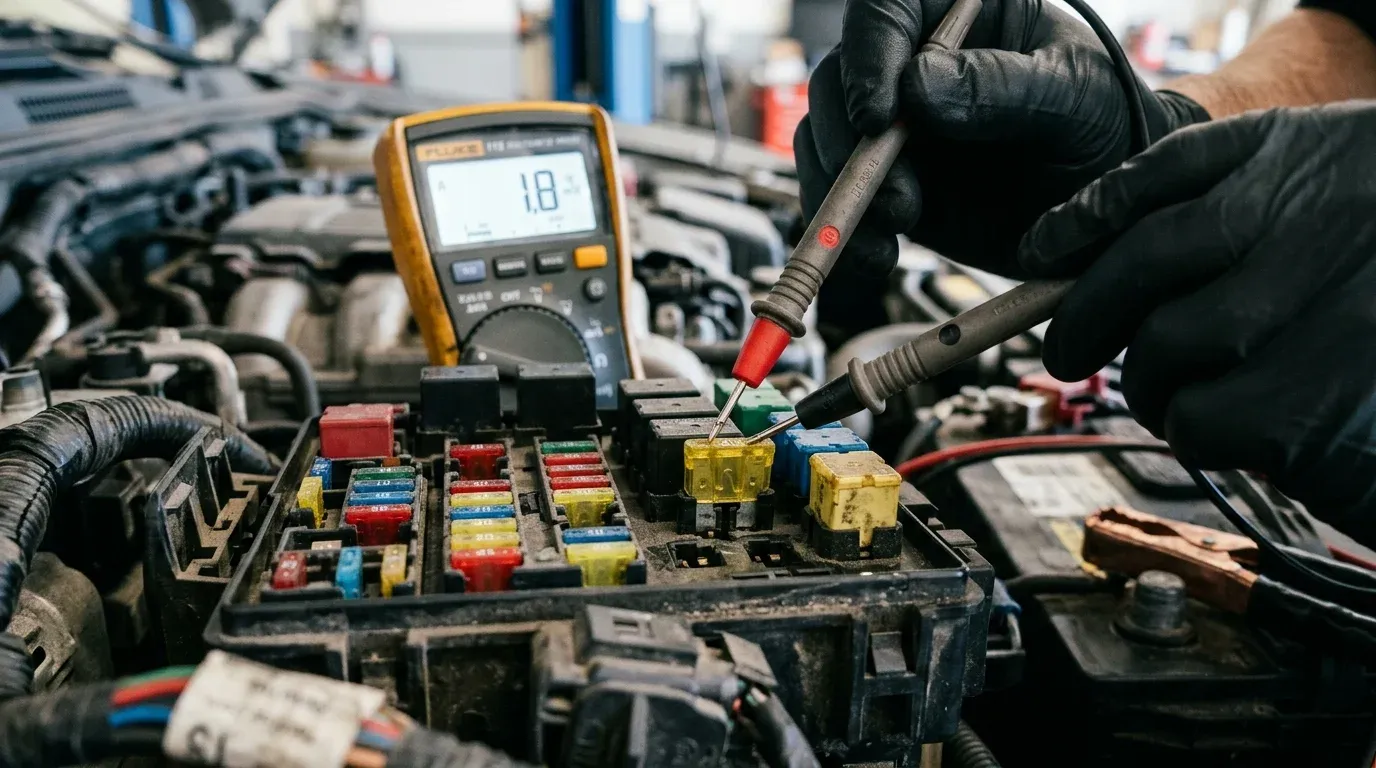

Переведите мультиметр в режим измерения DC Millivolts (мВ). Прижмите острые игольчатые щупы к двум металлическим точкам на торце предохранителя:

Интерпретация результатов:

• Показание 0.0 мВ на контрольных точках предохранителя подтверждает, что защищаемый контур находится в глубоком сне, ток через плавкую вставку отсутствует.
• Зафиксированное падение 1.2–3.5 мВ (и выше) указывает на протекание постоянного тока. По электросхеме монтажного блока определяется конкретный потребитель и выполняется его локальная дефектовка.

---

Топ-5 скрытых пожирателей энергии в автомобиле

Когда цепь с повышенным падением напряжения определена, проверьте наиболее частые узлы:

1. Нештатная охранная система (Сигнализация):

   • Севший встроенный резервный литий-ионный аккумулятор сирены или GPS-маяка начинает непрерывно подзаряжаться от АКБ машины, потребляя 120–250 мА даже в охране.

2. Головные устройства на ОС Android:

   • Неправильная коммутация силового кабеля постоянного плюса BATT (Клемма 30) и слаботочного провода включения зажигания ACC (Клемма 15). Если установщики скрутили их вместе, планшет никогда не выключается, удерживая процессор в режиме сна с током потребления 250–500 мА.

3. Концевики замка крышки багажника или бардачка:

   • Износ микропереключателя приводит к тому, что плафон освещения багажного отделения мощностью 5 Ватт продолжает гореть при закрытой крышке. Простая лампа накаливания мощностью 5 Вт потребляет ток:

   I = P / U = 5 Вт / 12.6 В ≈ 0.40 А (400 мА)!

   Этого тока достаточно, чтобы за 3 дня полностью разрядить стандартный аккумулятор.

4. Пробитый выпрямительный диодный мост генератора:

   • При тепловом пробое одного из шести силовых диодов обратный ток через генератор на массу составляет от 0.5 до 2.0 Ампер. Корпус генератора при этом на стоянке может ощутимо нагреваться на ощупь.

5. Залипшие контакты силовых реле:

   • Подгорание серебряного напыления контактов реле обогрева заднего стекла, зеркал или вентилятора охлаждения приводит к механическому свариванию контактов внутри корпуса.

---

Инженерный алгоритм локализации утечки тока

1. Имитация закрытия замков: Защелкнуть концевики дверей и капота, поставить автомобиль на штатную охрану.
2. Выдержка времени засыпания: Выждать от 25 до 40 минут до перехода контроллеров BCM и Gateway в режим глубокого сна (Deep Sleep).
3. Бесконтактный скрининг милливольтметром: Без извлечения предохранителей замерить падение напряжения (мВ) на открытых контрольных точках каждого элемента монтажного блока.
4. Пересчет в силу тока: Сопоставить измеренное значение в мВ с номиналом предохранителя по калибровочной таблице и локализовать конкретную ветвь.
5. Аппаратная дефектовка: Обесточить выявленный контур и последовательно отключить подозрительные компоненты (нештатную сигнализацию, головное устройство Android, диодный мост генератора или концевики).
