Как проверить реле мультиметром: 4 и 5 контактов, выводы 30–87a

Илья Зуев

Обновлено Опубликовано

4 мин чтения
Как проверить реле мультиметром: 4 и 5 контактов, выводы 30–87a
Иллюстрация

Самое важное из статьи:

  • Выводы автомобильного реле обозначены по DIN 72552: 85 и 86 — обмотка, 30 — общий силовой контакт, 87 — нормально разомкнутый, 87a — нормально замкнутый.
  • Мультиметр на снятом реле находит обрыв или замыкание обмотки и залипший контакт. Подгоревшие контакты он часто не видит — их выдаёт падение напряжения между 30 и 87 под нагрузкой.
  • Щелчок означает только то, что сработала обмотка. Насос или вентилятор при этом может не получать питания.

Как проверить реле мультиметром, зависит от того, что нужно узнать: работает ли обмотка, замыкаются ли контакты и пропускают ли они рабочий ток. Первые два вопроса решаются за минуту на снятом реле. Третий — только под нагрузкой, и именно на нём «щёлкающее, но мёртвое» реле обычно и попадается.

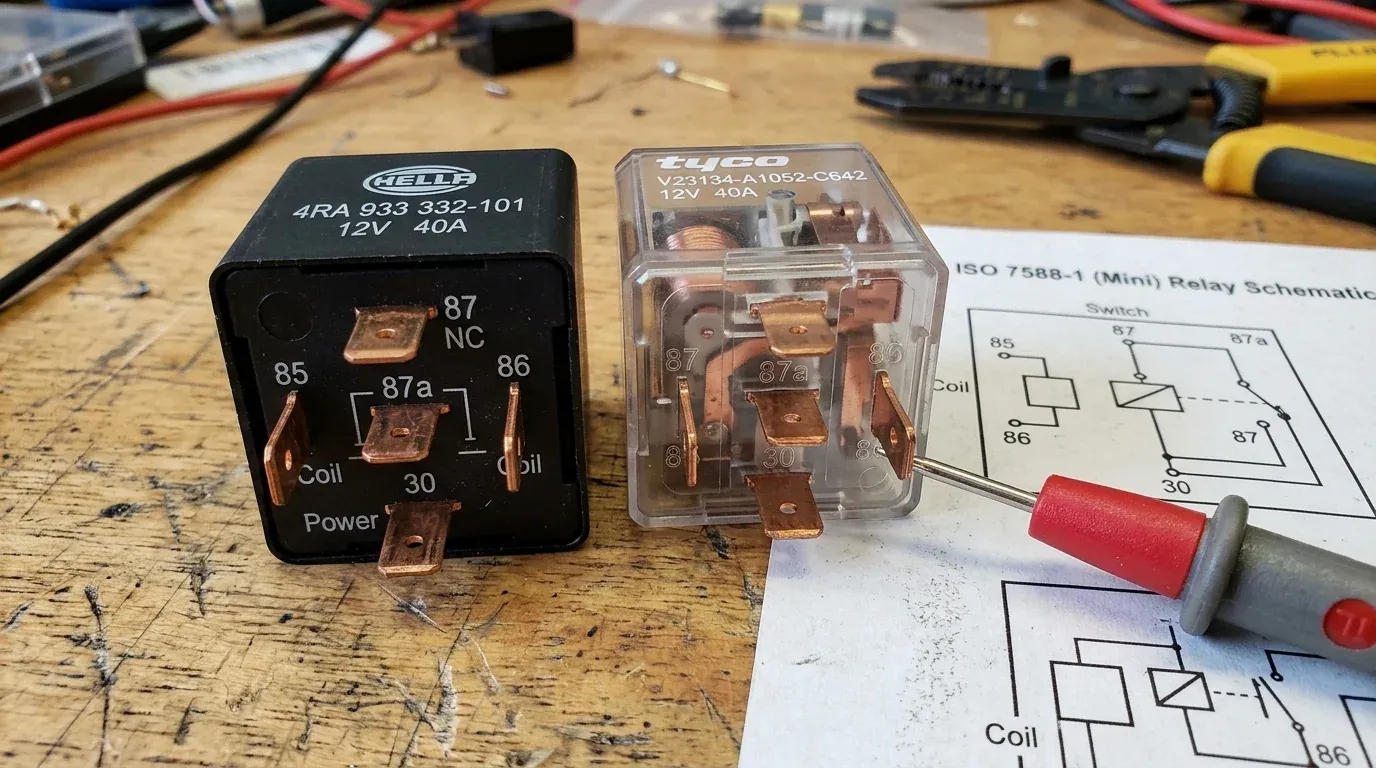

Обозначения выводов по DIN 72552

Цифры у ножек выбиты на корпусе или нарисованы на схеме на боковой стенке. Их смысл задан немецким стандартом DIN 72552, по нему маркируют реле большинства автомобилей.

ВыводЧто этоЧто на нём должно быть в машине
30Общий силовой контактПлюс от предохранителя силовой цепи — постоянный или от зажигания, по схеме модели
85Вывод обмоткиОбычно минусовой конец обмотки: масса или выход блока управления, который её замыкает
86Вывод обмоткиОбычно плюсовой конец обмотки: питание от замка зажигания, кнопки или блока
87Нормально разомкнутый контактСоединяется с 30, когда обмотка под током; отсюда питание идёт к потребителю
87aНормально замкнутый контактСоединён с 30, пока обмотка обесточена. У четырёхконтактных реле его нет

Какой конец обмотки подключён к плюсу, а какой к массе, зависит от схемы машины. Если в реле есть диод, это важно: он нарисован на корпусе параллельно обмотке, и полярность подачи питания нарушать нельзя.

Проверка снятого реле мультиметром

  1. Обмотка, 85–86. Режим сопротивления. Нормальный признак — конкретное показание, а не обрыв и не короткое замыкание. Точное сопротивление берут из даташита по номеру на корпусе: у разных реле оно разное. Если в реле диод, в одной полярности щупов мультиметр может показать его, а не обмотку — поменяйте щупы местами.
  2. Контакт 30–87. Без питания обмотки — обрыв. Если звонится, контакт залип.
  3. Контакт 30–87a (если есть). Без питания — замкнут.

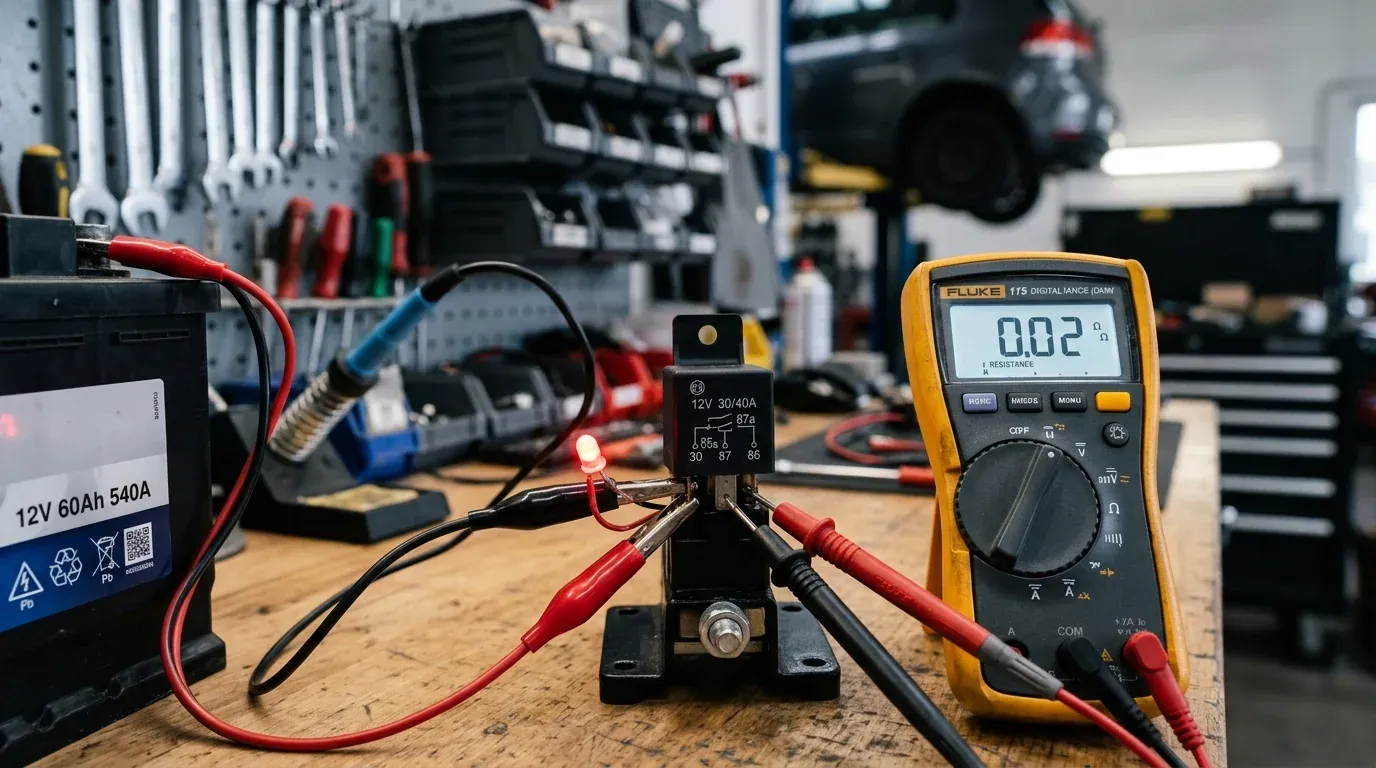

Проверка с питанием обмотки

  1. Подайте плюс аккумулятора на 86, минус на 85 — проводом с предохранителем, соблюдая полярность при наличии диода.
  2. Должен быть щелчок. Контакт 30–87 теперь звонится, 30–87a — разомкнут.
  3. Снимите питание: контакты вернутся в исходное положение.

Прозвонка контакта идёт маленьким током мультиметра. Подгоревший контакт может звониться без нагрузки и греться или «пропадать» под током насоса. Поэтому если реле прошло проверку, а потребитель всё равно не работает, переходите к проверке в машине.

Проверка в машине под нагрузкой

Это самый честный тест: реле работает с родным потребителем и родной проводкой.

  1. Найдите реле по таблице монтажного блока. На Ладе Гранте реле бензонасоса — K12, его обмотка питается через F5, главное реле ЭСУД — K11, вентилятор радиатора включают K18 и K4. На Форде Фокус 2 руководство владельца реле по местам не расписывает — ориентируйтесь на схему на внутренней стороне крышки моторного блока.
  2. Выньте реле и проверьте гнездо: на гнезде 30 — плюс по схеме, на гнезде 86 при команде включения — плюс, гнездо 85 — масса или управляющий вывод блока. Нет плюса на 30 — ищите предохранитель силовой цепи, а не реле.
  3. Поставьте реле на место и включите потребитель. Если до гнезд не добраться, используйте переходник-удлинитель для реле.
  4. Измерьте напряжение между выводами 30 и 87 при включённом реле. У исправного контакта падение маленькое. Заметное падение — контакт подгорел, потребитель недополучает напряжение.

Вместо реле для проверки потребителя можно на короткое время поставить перемычку 30–87 с предохранителем номинала этой цепи. Это тест, а не ремонт: перемычка выключает управление насосом или вентилятором.

Признаки неисправного реле

Что происходитВероятная причина
Не щёлкает, на 86 и 85 всё естьОбрыв обмотки
Щёлкает, на 87 нет плюсаПодгорел контакт 30–87 или нет питания на 30
Потребитель работает рывками или слабееПадение напряжения на контакте
Потребитель работает постоянноЗалип контакт 30–87 — частая причина утечки тока
Реле или колодка горячиеПлохой контакт ножки в гнезде или перегрузка цепи

Новое реле ставьте с тем же каталожным номером или той же схемой на корпусе, а не просто «подходящее по разъёму»: у похожих корпусов бывает разная коммутация и наличие диода. Если сгорел предохранитель цепи реле, проверьте его по инструкции для предохранителей.

Про влияние температуры на работу катушки и диагностику отказов реле подробно пишет производитель реле TE Connectivity: параметры катушки (откроется в новой вкладке), проверка предполагаемого отказа (откроется в новой вкладке).

Инженерные справочники OBD-II
Справочник

Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.

Теги

Опубликовано:
Обновлено:
Понравилось руководство? Поделитесь:
В Telegram
И
Автор материала
Илья Зуев
Автор и редактор Все статьи →

Часто задаваемые вопросы (FAQ)

Какие контакты у реле за что отвечают?

По DIN 72552: 85 и 86 — выводы обмотки, 30 — общий вход силовой цепи, 87 — контакт, который замыкается с 30 при подаче тока на обмотку, 87a — контакт, который замкнут с 30, пока обмотка обесточена. У четырёхконтактного реле 87a нет.

Реле щёлкает, а бензонасос не работает — реле исправно?

Не обязательно. Щелчок — это обмотка и якорь. Подгоревший контакт 30–87 может щёлкать и не пропускать ток насоса. Проверьте напряжение на выводе 87 в гнезде, когда реле включено, или падение напряжения между 30 и 87.

Можно ли подать 12 В на любые две ножки, чтобы проверить реле?

Только на 85 и 86 и только с соблюдением полярности, если в реле стоит диод: обратная подача пропустит ток через диод мимо обмотки и может его сжечь. Полярность нарисована на корпусе. Подавайте питание проводом с предохранителем.
