Предохранители Лада Гранта и Гранта FL: схема F1–F46 и реле

Илья Зуев

Обновлено Опубликовано

16 мин чтения

Коротко

Где находятся Предохранители Гранты стоят в двух местах: монтажный блок в панели приборов слева от руля (F1–F46, реле K1–K18) и шесть силовых вставок FF1–FF6 на аккумуляторе. Номера у Гранты до FL и FL одинаковые, назначение части гнёзд разное.
Можно ли ехать Зависит от цепи. Сгоревший F21 — бензонасос не включится, мотор не заведётся. FF6 — руль без электроусилителя. FF1 или FF2 — генератор не заряжает АКБ, ехать можно только до её разряда. Прикуриватель, печка и обогревы на езду не влияют.
Признаки Перестала работать одна функция или группа с общим питанием. Если новая вставка сгорает сразу, в цепи замыкание. Горящая лампа АКБ на работающем моторе — повод проверить FF1 и FF2.
Что проверить первым Прикуриватель — F25 (15 А), бензонасос — F21 (15 А) и реле K12, вентилятор печки — F44 (30 А). Эти номера одинаковы до FL и на FL; остальное сверяйте с таблицей своей редакции.
Самое важное из статьи:
  • Основной монтажный блок — в панели приборов слева от рулевой колонки; силовые вставки FF1–FF6 — под капотом на аккумуляторе.
  • Номера F1–F46 у дорестайлинговой Гранты и Гранты FL одинаковые, но часть гнёзд защищает разные цепи. Таблицу выбирают по руководству своей машины.
  • Прикуриватель — F25 (15 А), бензонасос — F21 (15 А) и реле K12, вентилятор печки — F44 (30 А). Эти три цепи в обеих редакциях совпадают.

Предохранители Лада Гранта стоят в двух местах: основной монтажный блок с предохранителями F1–F46 и реле K1–K18 — в салоне, в панели приборов слева от рулевой колонки, а шесть силовых вставок FF1–FF6 — под капотом, прямо на аккумуляторе. Нумерация гнёзд у дорестайлинговой Гранты и у Гранты FL одинаковая, но назначение примерно десятка гнёзд разное. Ниже обе таблицы — из официальных руководств по эксплуатации LADA Granta: редакции 03.04.2018 (машины до рестайлинга) и 27.05.2026 (Гранта FL).

Где находятся блоки предохранителей Гранты

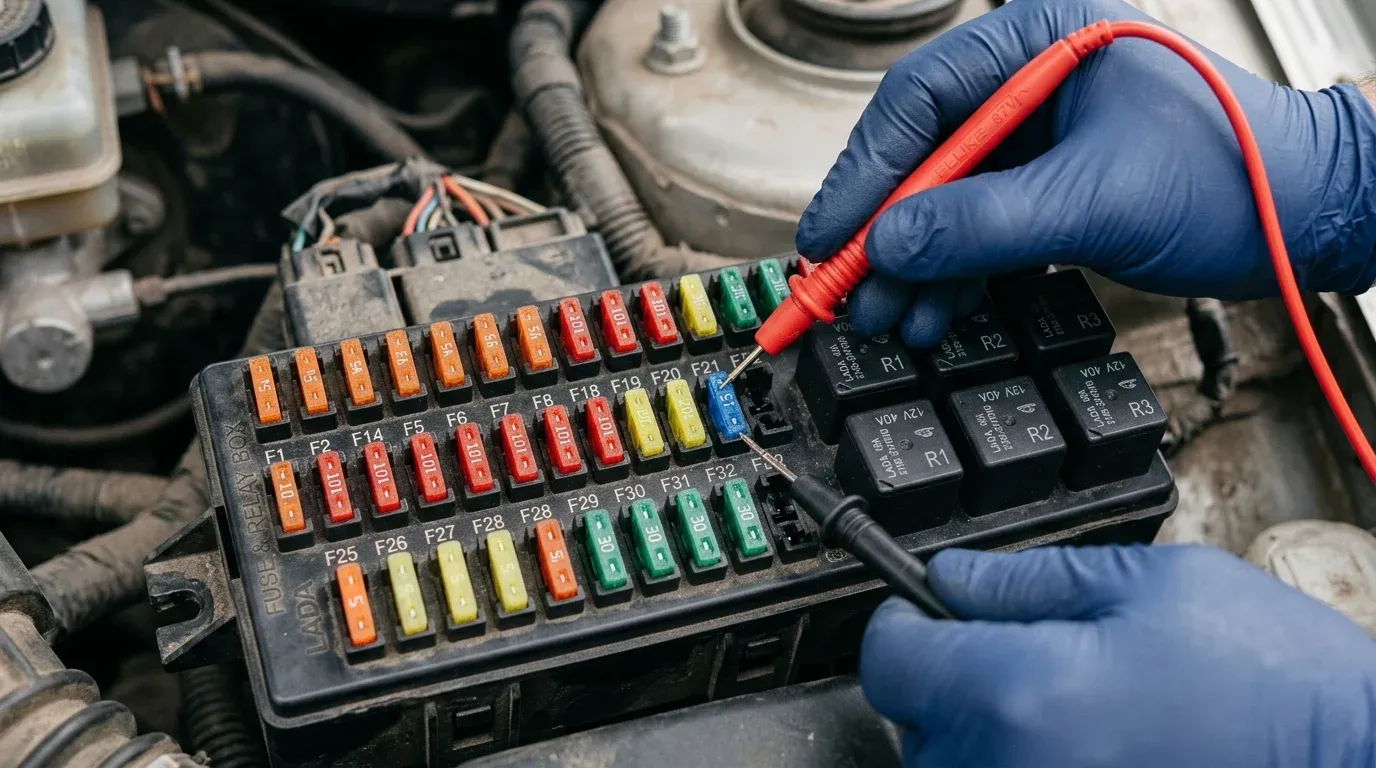

Монтажный блок салона закрыт крышкой в нижней части панели приборов со стороны водителя, слева от рулевой колонки. Крышка держится на защёлках, инструмент не нужен:

  1. Потяните за нижний левый угол крышки и освободите левую защёлку.
  2. Освободите среднюю нижнюю защёлку, затем две правые и в последнюю очередь — верхние.
  3. Снимите крышку.

Ставят крышку в обратном порядке: сначала защёлкивают правые фиксаторы, потом нижние, потом верхние, следя, чтобы они попали в металлические скобы на панели. На части машин в крышку встроен выключатель замка багажника — перед установкой проверьте, что его колодка подключена и провода не зажаты. Иначе багажник перестанет открываться с кнопки, и искать будут совсем не там.

Номинал написан на самом предохранителе, а номер гнезда — на корпусе блока рядом с ним. Схема одинакова для обеих редакций: слева колонка больших реле K14–K18, в середине реле K1–K13, справа два ряда мини-предохранителей F1–F40, сверху шесть мощных предохранителей F41–F46.

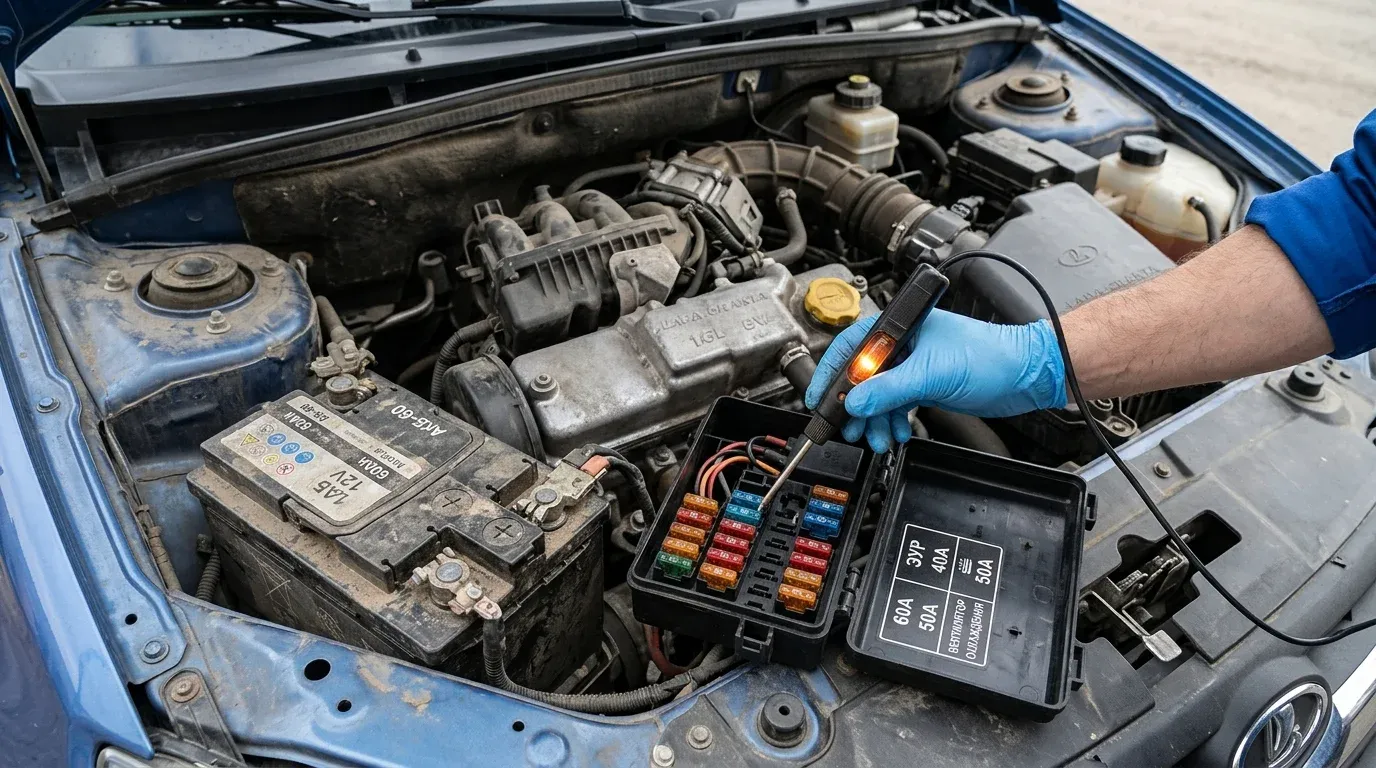

Блок силовых предохранителей моторного отсека закреплён на аккумуляторе у плюсовой клеммы. В нём шесть вставок FF1–FF6 на 25–60 А: генератор, вентилятор радиатора, ABS и электроусилитель руля. Работают с ним только при снятой минусовой клемме АКБ — ключ, коснувшийся одновременно плюса и кузова, устраивает короткое замыкание на сотни ампер.

Какую таблицу выбрать: до рестайлинга или Гранта FL

МашинаТаблицаИсточник
Гранта до рестайлинга (седан 2190, лифтбек 2191), выпуск до конца 2018 годаСтолбец «до FL»Руководство LADA Granta, редакция 03.04.2018 (откроется в новой вкладке), с. 119–125
Гранта FL, выпуск с конца 2018 годаСтолбец «FL»Руководство LADA Granta, редакция 27.05.2026 (откроется в новой вкладке), с. 130–135
Гранта FL первых лет выпуска (примерно 2019–2021)Столбец «FL», но гнёзда F26, F35, F37–F40, F43 — по таблице редакции 2021 годаРуководство LADA Granta, редакция 15.06.2021 (откроется в новой вкладке), с. 122–126

Таблицы для FL взяты из свежей редакции. LADA выпускала руководство Гранты много раз, и раскладка менялась постепенно. Мы сверили промежуточную редакцию 15.06.2021: в ней часть гнёзд уже как у FL-2026, а часть ещё как до рестайлинга — подробно ниже. Другие промежуточные редакции построчно не сверялись. Если на вашей машине вставка стоит там, где по таблице резерв, или номинал не совпадает — сверьтесь с руководством из бардачка или скачайте редакцию для своего года выпуска (где их найти). Ранние Гранты 2011–2014 годов тоже могут отличаться от редакции 2018 года по отдельным цепям — например, на машинах без «ЭРА-ГЛОНАСС» её гнездо может быть пустым.

Совпадают в обеих редакциях самые востребованные цепи: прикуриватель F25, бензонасос F21, печка F44, стоп-сигналы F22, звуковой сигнал F24, фары F7–F13, обогрев заднего стекла F42, аварийка F36.

Таблица предохранителей монтажного блока (F1–F46)

Номинал в амперах. «Опция» — цепь есть только в соответствующей комплектации. Строки, где редакции расходятся, выделены жирным номером.

№До FL (ред. 2018)Гранта FL (ред. 2026)
F115 А — реле вентилятора радиатора K4 и K18, реле муфты кондиционера K10, ЭБУ двигателя, форсунки, катушки зажигания15 А — то же; отдельно указан модуль зажигания 2×2 для 8-клапанных моторов
F27,5 А — клапан продувки адсорбера, датчики кислорода, датчик фаз (16-кл.), клапан заслонки впускной трубы (21127), ДМРВ (8-кл. и 21126), селектор АМТ, контроль давления в шинах7,5 А — клапан продувки адсорбера, датчики кислорода, датчик фаз (16-кл.), клапан заслонки впускной трубы (16-кл.)
F35 А — ABS / ESC5 А — ABS
F415 А — подушки безопасности15 А — подушки безопасности
F57,5 А — питание от замка зажигания: обмотки реле K1, K2, K6, K12, K13, K14; ЭБУ, магнитола, ЭУР, переключатель дворников, кузовной блок, «ЭРА-ГЛОНАСС», выключатели педалей сцепления и тормоза, приборка, блок замков, кондиционер, АКПП / АМТ, контроль давления в шинах7,5 А — то же по смыслу (без цепей АКПП/АМТ), плюс реле K15, блок обогрева ветрового стекла, реле стеклоподъёмников, иммобилайзер
F67,5 А — свет заднего хода, указатели поворота, парктроник5 А — обогрев наружных зеркал (опция)
F710 А — дальний свет, правая фара10 А — дальний свет, правая фара
F810 А — дальний свет, левая фара10 А — дальний свет, левая фара
F95 А — габариты правого борта5 А — габариты правого борта
F105 А — габариты левого борта, подсветка номера, плафон багажника, подсветка приборов и клавиш5 А — габариты левого борта, подсветка номера, подсветка приборов и клавиш
F115 А — задний противотуманный фонарь5 А — задний противотуманный фонарь
F1210 А — ближний свет, правая фара10 А — ближний свет, правая фара, электрокорректор фар
F1310 А — ближний свет, левая фара, электрокорректор фар10 А — ближний свет, левая фара, электрокорректор фар
F1420 А — очиститель и омыватель ветрового стекла, подрулевой переключатель20 А — то же плюс омыватель заднего стекла
F1510 А — очиститель и омыватель заднего стекла10 А — очиститель заднего стекла
F16резерв7,5 А — свет заднего хода, указатели поворота, парктроник
F17резерв5 А — блок управления замками дверей (опция)
F18резерв5 А — привод замка и освещение багажника, или 20 А — блок замков: двери, багажник, освещение багажника и перчаточного ящика, плафон салона (по комплектации)
F19, F20резерврезерв
F2115 А — бензонасос15 А — бензонасос
F227,5 А — стоп-сигналы и их выключатель, дополнительный стоп-сигнал, ABS/ESC, АМТ7,5 А — стоп-сигналы и их выключатель, дополнительный стоп-сигнал, ABS, блок освещения салона
F235 А — приборка, диагностический разъём5 А — приборка, диагностический разъём, иммобилайзер
F2410 А — звуковой сигнал и его реле K810 А — звуковой сигнал и его реле K8
F2515 А — прикуриватель (розетка в салоне)15 А — прикуриватель (розетка в салоне)
F265 А — «ЭРА-ГЛОНАСС»5 А — магнитола, разгрузочное реле K1 (опция)
F2710 А — правая ПТФ10 А — правая ПТФ
F2810 А — левая ПТФ10 А — левая ПТФ
F2915 А — подогрев передних сидений15 А — подогрев передних сидений
F3010 А — магнитола10 А — дневные ходовые огни
F3110 А — кузовной блок: поворотники, питание блока10 А — кузовной блок: поворотники, питание блока, ДХО
F3230 А — кузовной блок: стеклоподъёмники, замки дверей и багажника, датчик дождя, плафоны, освещение салона, ДХО30 А — кузовной блок: стеклоподъёмники, замки дверей и багажника, плафоны, освещение салона
F335 А — модуль двери водителя5 А — модуль двери водителя
F347,5 А — муфта компрессора кондиционера, блок климат-контроля7,5 А — муфта компрессора кондиционера, блок климат-контроля
F3515 А — АКПП (блок управления и привод)резерв
F3615 А — аварийная сигнализация15 А — аварийная сигнализация
F3715 А — выключатель замка багажника и блок замков дверей (или 5 А — только выключатель багажника)5 А — «ЭРА-ГЛОНАСС»
F3810 А — дневные ходовые огни10 А — магнитола
F3915 А — розетка в багажнике10 А — разъём фаркопа (светотехника прицепа)
F4010 А — разъём фаркопарезерв
F4150 А — обогрев ветрового стекла50 А — обогрев ветрового стекла
F4230 А — обогрев заднего стекла и наружных зеркал30 А — обогрев заднего стекла и наружных зеркал
F4350 А — блок управления АМТрезерв
F4430 А — вентилятор печки, блок климат-контроля30 А — вентилятор печки, блок климат-контроля
F4530 А — стеклоподъёмники передних дверей30 А — стеклоподъёмники передних дверей, управление зеркалами
F46резерврезерв

Гранта FL первых лет: что отличается в редакции 2021 года

В руководстве LADA Granta, редакция 15.06.2021 (откроется в новой вкладке) (таблица 4, с. 122–126; копия на официальном сайте LADA в Грузии) раскладка — переходная между 2018 и 2026 годами. Гнёзда, по которым редакции расходятся:

№Ред. 2021Совпадает с
F65 А — обогрев зеркалFL-2026
F167,5 А — свет заднего хода, указатели поворота, парктроник (опция)FL-2026
F175 А — блок управления замками дверейFL-2026
F1815 А, 5 А или 20 А по комплектации — выключатель и реле замка багажника, освещение багажника, блок замков дверейFL-2026, но есть вариант 15 А
F2610 А — магнитола, разгрузочное реле K1FL-2026 по назначению, номинал 10 А вместо 5 А
F3010 А — дневные ходовые огниFL-2026
F3515 А — АКПП (блок управления и привод, опция)до FL
F3715 А, 5 А или 25 А по комплектации — замок и освещение багажника, блок замков дверейдо FL, но есть вариант 25 А
F3810 А — дневные ходовые огнидо FL
F3915 А — розетка в багажнике (опция)до FL
F4010 А — разъём светотехники прицепадо FL
F4350 А — блок управления АМТ (опция)до FL

Отдельного предохранителя «ЭРА-ГЛОНАСС» в этой редакции нет: терминальный блок указан только в цепях F5. Дневные ходовые огни указаны и в F30, и в F38 — на конкретной машине работает то гнездо, в котором стоит вставка. Остальные гнёзда в редакции 2021 года по назначению и номиналам совпадают с одной из двух основных таблиц, отличаясь лишь мелкими уточнениями в перечне цепей.

На схеме блока в руководстве нарисованы ещё гнёзда F47–F52 справа, но в таблицах обеих редакций их нет, и назначение этих гнёзд руководство не указывает.

Реле монтажного блока (K1–K18)

РелеНазначениеДо FLFL
K1Разгрузочное реле замка зажигания50 А50 А
K2Дополнительное реле стартера30 А35 А
K3Реле очистителя ветрового стекла (до FL — или реле автозапуска)30 А30 А
K4Вентилятор радиатора, высокая скорость30 А35 А
K5Поворотники и аварийка (опция)30 А30 А
K6Обогрев заднего стекла30 А40 А
K7Дальний свет20 А30 А
K8Звуковой сигнал20 А30 А
K9Ближний свет20 А30 А
K10Муфта компрессора кондиционера20 А30 А
K11Главное реле ЭСУД20 А30 А
K12Реле бензонасоса20 А30 А
K13Подогрев сидений20 А30 А
K14Обогрев ветрового стекла70 А40 А
K15До FL — включение аварийки; FL — обогрев ветрового стекла20 А40 А
K16До FL — питание аварийки / свет заднего хода; FL — резерв30 А—
K17Питание стеклоподъёмников (до FL — также вентилятор радиатора при автозапуске)30 А30 А
K18Вентилятор радиатора, низкая скорость30 А35 А

Номиналы реле в двух редакциях заметно отличаются. Меняя реле, ставьте деталь с тем же каталожным номером, что стояла, а не просто «подходящую по разъёму».

Силовые предохранители под капотом (FF1–FF6)

№АЧто защищает
FF160Генератор
FF260Генератор
FF330 / 40Вентилятор радиатора (40 А — с кондиционером)
FF440ABS (до FL — ABS/ESC)
FF525ABS (до FL — ABS/ESC)
FF650Электроусилитель руля

Таблица одинакова в обеих редакциях. Сгоревшая вставка FF1 или FF2 обычно проявляется зарядом: аккумулятор садится, лампа АКБ на приборке горит при работающем моторе, а ЭБУ может записать ошибку низкого напряжения — её разбор в статье P0562. Сгоревшая FF6 — тяжёлый руль и сигнализатор ЭУР на приборке.

Предохранители Гранты по потребителям

Быстрый указатель: если номер один — цепь одинакова в обеих редакциях; если два — «до FL / FL».

Прикуриватель и розетки Гранты

Прикуриватель — F25, 15 А. Розетка в багажнике на дорестайлинговых машинах — F39, 15 А; в таблице Гранты FL отдельной розетки в багажнике нет. Если на дорестайлинговой Гранте не работают и прикуриватель, и розетка в багажнике, это две разные вставки — сгорели обе или пропало питание выше по цепи.

Бензонасос Гранты

Мотор насоса — F21, 15 А, реле — K12. Обмотка реле получает питание от зажигания через F5 (7,5 А), поэтому при сгоревшем F5 насос не включится, хотя F21 цел. Если F21 и F5 целы, а при включении зажигания насос не включается, дальше проверяют реле K12 и питание на разъёме насоса — как это сделать, в статье Как проверить реле мультиметром.

Печка и кондиционер Гранты

Вентилятор отопителя — F44, 30 А. Муфта компрессора кондиционера и блок климат-контроля — F34, 7,5 А, реле муфты — K10. Вентилятор работает только на одной скорости — дело не в предохранителе, а в резисторе или блоке скоростей.

Фары, габариты, ДХО Гранты

  • Дальний свет: правая фара F7, левая F8, по 10 А; реле K7.
  • Ближний свет: правая F12, левая F13, по 10 А; реле K9.
  • Габариты: правые F9, левые с подсветкой номера и приборов — F10, по 5 А.
  • Передние ПТФ — F27 / F28 (правая / левая), по 10 А; задний противотуманный фонарь — F11, 5 А.
  • Дневные ходовые огни — F38 / F30, 10 А, на машинах с кузовным блоком ещё и через F31–F32.

Ближний и дальний свет у Гранты разведены по фарам (F7/F8 и F12/F13), а включают их общие реле K7 и K9. Поэтому погасший с одной стороны свет указывает на лампу или вставку этой фары, а пропавший сразу с обеих сторон — на реле режима или подрулевой переключатель.

Стоп-сигналы, задний ход, поворотники Гранты

  • Стоп-сигналы — F22, 7,5 А. При целой вставке проверяют выключатель на педали тормоза: на Гранте его сигнал получает и ЭБУ двигателя, поэтому при неисправности может записаться ошибка P0504.
  • Свет заднего хода и поворотники — F6 / F16, 7,5 А.
  • Аварийка — F36, 15 А.

Дворники и омыватель Гранты

Передние дворники и омыватель — F14, 20 А, задний дворник — F15, 10 А.

Магнитола, приборная панель, диагностический разъём Гранты

Магнитола — F30 / F38, 10 А; на Гранте FL по второй линии — ещё F26, 5 А. Приборка и диагностический разъём OBD — F23, 5 А: если сканер не видит машину, сначала проверьте его (подробнее — в статье о распиновке OBD-II).

Стеклоподъёмники, замки, обогревы Гранты

  • Передние стеклоподъёмники — F45, 30 А; через кузовной блок — F32, 30 А.
  • Обогрев заднего стекла — F42, 30 А, реле K6. Обогрев ветрового стекла — F41, 50 А, реле K14 (на FL — K14 и K15).
  • Подогрев передних сидений — F29, 15 А, реле K13.

Звуковой сигнал, вентилятор радиатора, ЭУР Гранты

  • Звуковой сигнал — F24, 10 А, реле K8.
  • Вентилятор радиатора — силовая вставка FF3 под капотом и реле K18 (низкая скорость) и K4 (высокая); обмотки реле питаются через F1.
  • Электроусилитель руля — FF6, 50 А под капотом.

Если на Гранте вставка горит повторно

Сначала убедитесь, что в гнезде стоит номинал по таблице именно вашей редакции. У Гранты это реальная ловушка: например, F26 в редакции 2021 года — 10 А, а в редакции 2026 года — 5 А, F37 в разных редакциях бывает 5, 15 или 25 А. Вставка, подобранная по чужой таблице, может гореть без всякого замыкания — или, наоборот, не сгореть, когда должна.

Если номинал правильный, а вставка всё равно горит, причина в цепи, которую она защищает. Где её чаще всего ищут на Гранте:

  • F44, печка, 30 А — мотор вентилятора отопителя с изношенными втулками тяжело крутится и тянет повышенный ток, поэтому вставка может сгореть не сразу, а после работы на высокой скорости;
  • FF3, вентилятор радиатора — то же самое для мотора вентилятора охлаждения; на машинах с кондиционером вставка 40 А, без него 30 А, и путать их нельзя;
  • F21, бензонасос — если вставка горит не сразу, а после поездки, это может указывать на насос, который тянет повышенный ток;
  • дополнительное оборудование — сигнализация, ДХО и фаркоп, подключённые «под винт» к штатной цепи: на дорестайлинговых машинах фаркоп сидит на F40, на FL — на F39.

Вставку большего номинала, проволоку или фольгу не ставят: провод рассчитан на заводской номинал и при замыкании перегреется раньше, чем сгорит такая «защита». Проверить вставку мультиметром, не путая обрыв с окислившимся контактом гнезда, — в статье Как проверить предохранитель. Когда Гранта за ночь разряжает АКБ, первым делом замеряют ток утечки: Как найти утечку тока.
