Предохранители Солярис 1: таблицы салона и моторного отсека
Где блоки предохранителей Hyundai Solaris 1 (RB) и что защищает каждая вставка: таблицы из руководства Hyundai 2011–2012 годов, прикуриватель, бензонасос, печка.
Обновлено Опубликовано
Коротко
Самое важное из статьи:
- Два блока: в салоне — внизу панели слева от рулевой колонки, под капотом — рядом с аккумулятором.
- Руководство Hyundai называет вставки подписями (C/LIGHT, F/PUMP, BLOWER_2), а не номерами гнёзд: ищите подпись на табличке под крышкой.
- Прикуриватель — C/LIGHT 15 А, розетка — P/OUTLET 15 А, бензонасос — F/PUMP 15 А под капотом. Таблицы трёх редакций 2011–2012 годов совпадают.
Предохранители Солярис первого поколения (кузов RB) стоят в двух блоках: салонный — внизу панели приборов слева от рулевой колонки, моторный — под крышкой рядом с аккумулятором. Ниже — обе таблицы из русского руководства по эксплуатации Hyundai Solaris. Нашлись три редакции: июнь 2011, декабрь 2011 и апрель 2012 года. Каждая строка сверена по изображениям страниц всех трёх файлов, и подписи, номиналы и цепи в них совпадают.
Какое руководство Hyundai подходит к вашей машине
Все три файла лежали на старом сайте Hyundai в России (old.hyundai.ru) под одним именем Solaris.pdf и сохранились в веб-архиве. Это одно и то же руководство в трёх версиях: менялись вёрстка и опечатки, раздел о предохранителях — нет. Что это именно Solaris RB, видно по тексту (двигатели 1,4 и 1,6 л, упоминание Hyundai Solaris) и по кодам иллюстраций ORB. Каталожного номера в файлах нет.
| Машина | Что использовать | Источник |
|---|---|---|
| Solaris RB до рестайлинга (выпуск примерно до 2014 года) | Таблицы ниже | Руководство Hyundai Solaris, ред. 06.2011, 12.2011, 04.2012, с. 7-64–7-70 |
| Solaris RB после рестайлинга 2014 года | Таблицы ниже как ориентир, каждую строку — по табличке на крышке | Руководства этой версии нет в открытом доступе |
| Solaris 2-го поколения (HCR, с 2017 года) | Не эти таблицы | Своё руководство, раздел Solaris на hyundai.ru |
Редакция апреля 2012 года доступна в копии веб-архива (откроется в новой вкладке), остальные копии и номера страниц собраны на странице источников. Само руководство предупреждает: отдельные пункты описания могут не относиться к вашей машине, а проверять блок нужно по табличке на его корпусе. Поэтому таблицы ниже стоит держать как подсказку, где искать, а решение о номинале принимать по крышке.
Где у Солярис 1 спрятаны оба блока

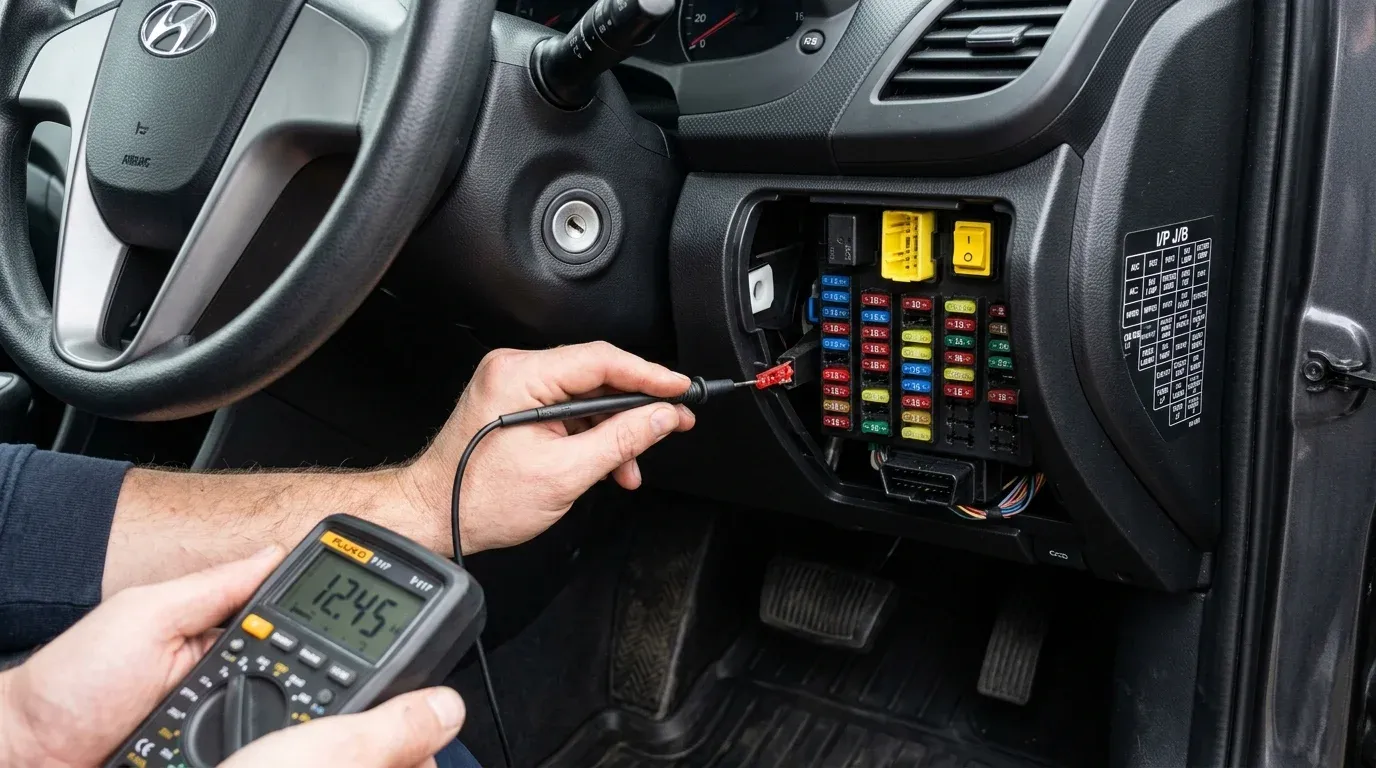

Салонный блок (в руководстве — «панель предохранителей на приборной панели»). На рисунке с. 7-64 он внизу панели, слева от рулевой колонки, на уровне левого колена водителя. Открывается крышка, под ней — вставки и табличка с подписями. Вынимать вставку руководство советует штатным съёмником, прямым движением, при выключенном зажигании и всех потребителях. Отвёртку и другие металлические предметы использовать запрещено.
Моторный блок стоит рядом с аккумулятором. Крышку снимают, нажав на неё (с. 7-63), вставки достают съёмником. После проверки крышку закрывают плотно: Hyundai отдельно предупреждает, что через неплотную крышку в блок попадает вода. Здесь же стоят мультипредохранители на 40–125 А (усилитель руля, ABS, генератор); при их перегорании руководство отправляет к дилеру.
Номеров гнёзд в руководстве нет. Таблица называет вставку подписью вроде C/LIGHT или F/PUMP и печатает рядом значок — те же подписи и значки нанесены на табличку под крышкой. Номера F1–F36 встречаются только внутри описаний моторных вставок («мультипредохранители F1~F5»), но к строкам таблицы не привязаны. Поэтому в этой статье номеров мест нет: их нельзя подтвердить документом.
Поиск по симптому: какую подпись искать на табличке
| Что не работает | Подпись и номинал | Блок |
|---|---|---|
| Прикуриватель | C/LIGHT, 15 А | салон |
| Розетка 12 В | P/OUTLET, 15 А | салон |
| Магнитола | AUDIO, 20 А; питание в положении ACC — ACC, 10 А | салон |
| Бензонасос (не заводится) | F/PUMP, 15 А; INJECTOR, 15 А | моторный |
| Катушки зажигания | IGN COIL, 15 А | салон |
| Вентилятор печки | BLOWER_2, 10 А (см. ниже) | салон |
| Кондиционер | вставка 10 А со снежинкой (реле кондиционера) — моторный; A/CON_2, 10 А — салон | оба |
| Стоп-сигналы | STOP, 15 А | салон |
| Габариты и подсветка | TAIL LH и TAIL RH, по 10 А | салон |
| Фары | H/LP LH и H/LP RH, по 10 А | салон |
| Дневные ходовые огни | DAY TIME RUNNING LIGHT, 10 А | салон |
| Противотуманки | F/FOG и R/FOG, по 10 А | салон |
| Передний стеклоочиститель | F/WPR, 25 А | салон |
| Задний стеклоочиститель | R/WPR, 15 А | салон |
| Стеклоподъёмники | P/WDW LH и P/WDW RH, по 25 А; водительский — SAFETY P/WINDOW, 25 А | салон |
| Центральный замок | DOOR LOCK, 20 А | салон |
| Подогрев сидений | S/HEATER, 15 А | салон |
| Обогрев зеркал | HTD MIRR, 10 А | салон |
| Обогрев заднего стекла | RR HTD, 40 А (мультипредохранитель) | моторный |
| Обогрев зоны щёток | FRT_Deicer, 15 А | салон |
| Звуковой сигнал | вставка 10 А со значком гудка | моторный |
| Вентилятор радиатора | 40 А со значком вентилятора; 40 А со значком вентилятора в рамке | моторный |
| Усилитель руля | MDPS, 80 А | моторный |
| ABS и ESP | ABS, 10 А в салоне; два мультипредохранителя ABS по 40 А под капотом | оба |
| Свет заднего хода | B/UP LP, 10 А | салон |
Прикуриватель и розетка Солярис
У прикуривателя и розетки 12 В разные вставки: C/LIGHT и P/OUTLET, обе на 15 А. Значит, если не работает одно гнездо, а второе живо, дело не в общем питании, а во вставке или самом гнезде. Руководство само предлагает C/LIGHT как донора: если запасной вставки нет, временно ставят предохранитель того же номинала из необязательной цепи, «такой как прикуриватель».
Бензонасос Солярис 1: две вставки под капотом
F/PUMP на 15 А в моторном блоке по таблице питает реле топливного насоса. Если при включении зажигания насос не жужжит, смотрят её первой. Вторая вставка, без которой двигатель не заведётся, — INJECTOR на 15 А: ЭБУ двигателя, форсунки 1–4, клапан подачи масла. В тексте руководства есть путаница с номером реле насоса: в строке F/PUMP это «реле 2», в строке INJECTOR — «реле 12», а «реле 2» в строке IG1 — уже реле кнопки запуска. Номер реле поэтому определяйте по табличке своего блока, а реле проверяйте по методике прозвонки реле мультиметром.
Печка Солярис: что есть в таблице, а чего нет
Строки «вентилятор отопителя» в таблицах нет. Ближе всего BLOWER_2 на 10 А: ЭБУ двигателя, датчик включения вентилятора и резистор вентилятора. Если вентилятор не крутится ни на одной скорости, проверьте BLOWER_2, а затем ищите на табличке под крышкой строку со значком вентилятора: питание самого мотора руководство не расписывает. Если работает только самая быстрая скорость, а остальные пропали, предохранитель тут обычно ни при чём: так ведёт себя неисправный резистор вентилятора.
Салонный блок Солярис 1: все 41 строка
«Подпись» — первая колонка таблицы руководства, она же надпись на табличке. В колонке «Символ» Hyundai печатает текст или значок; текстовые варианты приведены в скобках.
| Подпись (символ) | Номинал | Что защищает |
|---|---|---|
| FRT_Deicer | 15 А | Обогреватель ветрового стекла |
| P/OUTLET (POWER OUTLET) | 15 А | Электрическая розетка |
| C/LIGHT | 15 А | Прикуриватель |
| ACC (ACC) | 10 А | Аудиосистема, модуль кузовной электроники, блок системы электронного ключа, модуль блокировки АКП |
| A/BAG IND | 10 А | Комбинация приборов (индикатор подушек безопасности) |
| A/BAG | 10 А | Модуль управления SRS |
| T/SIG | 10 А | Выключатель аварийной сигнализации |
| R/WPR | 15 А | Многофункциональный переключатель, мотор заднего стеклоочистителя |
| R/FOG | 10 А | Реле задних противотуманных фонарей |
| F/FOG | 10 А | Реле противотуманных фар |
| ROOM2 | 10 А | Реле автоматического защитного отключения |
| STOP (STOP LP) | 15 А | Выключатель стоп-сигнала, датчик заряда АКБ, реле стоп-сигнала, модуль электронного ключа, разъём канала передачи данных, селектор АКП, электромагнит блокировки ключа |
| CLUSTER (CLUSTER) | 10 А | Комбинация приборов, модуль кузовной электроники |
| IGN1_1 (IG1 1) | 10 А | Модуль блокировки АКП, модуль EPS, электрохромное зеркало, модуль SRS, индикатор непристёгнутого ремня, зуммер и датчики парктроника, реостат |
| ABS | 10 А | Модули ABS и ESP, выключатель ESP, моторный блок (универсальный диагностический разъём) |
| B/UP LP (B/UP LP) | 10 А | Выключатель фонарей заднего хода |
| PCU | 10 А | Модуль управления двигателем, модуль системы электронного ключа |
| H/LP LH | 10 А | Левая фара |
| DAY TIME RUNNING LIGHT | 10 А | Модуль кузовной электроники (дневные ходовые огни) |
| HAZARD | 15 А | Реле и выключатель аварийной сигнализации |
| SMK_1 | 25 А | Модуль электронного ключа |
| SMK_2 | 10 А | Модуль электронного ключа, кнопка Start/Stop |
| TCU | 15 А | Датчики импульсов A и B, датчик скорости, датчик диапазонов АКП |
| IGN COIL (IGN COIL) | 15 А | Катушки зажигания 1–4, конденсатор |
| IGN2 (IG2) | 10 А | Модуль кузовной электроники, реле стеклоподъёмников, модуль электронного ключа, модуль кондиционера, приборы, люк, корректор фар, фары |
| F/WPR | 25 А | Многофункциональный переключатель, мотор стеклоочистителя ветрового стекла |
| DOOR LOCK | 20 А | Реле блокировки и разблокировки дверей, реле крышки багажника, привод замка водительской двери |
| SAFETY P/WINDOW | 25 А | Модуль безопасного стеклоподъёмника двери водителя |
| S/HEATER | 15 А | Выключатель на центральной панели (подогрев сидений) |
| ROOM1 | 10 А | Приборы, модуль кузовной электроники, модуль кондиционера, освещение багажника и салона |
| AUDIO (AUDIO) | 20 А | Аудиосистема |
| TAIL LH | 10 А | Левые задние фонари, левая фара, подсветка номерного знака |
| TAIL RH | 10 А | Правая фара и правые задние фонари, реостат, переключатель корректора фар, выключатель аварийки, аудиосистема, разъём AUX и USB, выключатель ESP, приборы, многофункциональный переключатель (дистанционное управление), кондиционер, выключатели обогревов, подсветка селектора АКП |
| START | 10 А | Реле 7 моторного блока, выключатель блокировки зажигания, датчик диапазонов АКП |
| H/LP RH | 10 А | Комбинация приборов, правая фара |
| P/WDW LH | 25 А | Главный пульт стеклоподъёмников, задний левый стеклоподъёмник |
| P/WDW RH | 25 А | Главный пульт, задний правый и передний пассажирский стеклоподъёмники |
| HTD MIRR | 10 А | Выключатель обогрева заднего стекла, наружные зеркала |
| A/CON_2 | 10 А | Модуль кондиционера (климат-контроль) |
| BLOWER_2 | 10 А | Модуль управления двигателем, датчик включения вентилятора, резистор вентилятора |
Источник: руководство по эксплуатации Hyundai Solaris, ред. 06.2011, с. 7-65–7-68; без изменений в ред. 12.2011 и 04.2012, с. 7-65–7-68.

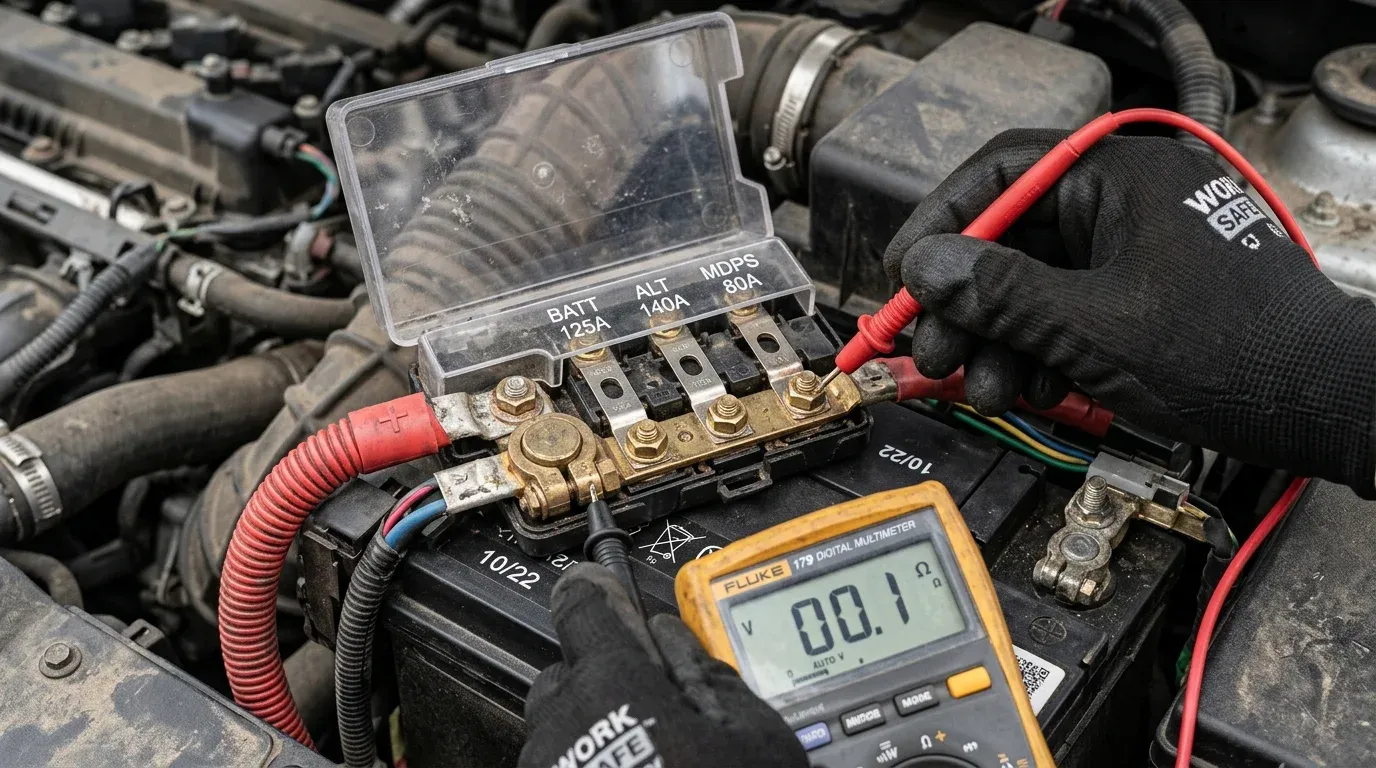

Блок у аккумулятора: силовые вставки Солярис 1
В этой таблице колонка «Описание» даёт только тип вставки, а опознавательная надпись или значок напечатаны в колонке «Символ». Значки здесь описаны словами.
| Тип | Символ | Номинал | Что защищает |
|---|---|---|---|
| Мультипредохранитель | MDPS | 80 А | Модуль электроусилителя руля (EPS) |
| Мультипредохранитель | значок вентилятора | 40 А | Реле 10 (реле вентилятора) |
| Мультипредохранитель | RR HTD | 40 А | Салонный блок: реле обогрева заднего стекла |
| Мультипредохранитель | ABS с индексом 2 | 40 А | Модули ABS и ESP |
| Мультипредохранитель | ABS с индексом 1 | 40 А | Модули ABS и ESP, универсальный диагностический разъём |
| Мультипредохранитель | ALT | 125 А | Генератор, моторный блок (мультипредохранители F1~F5, предохранитель F20) |
| Мультипредохранитель | значок АКБ, B+1 | 50 А | Салонный блок: предохранители розеток F35 и F36, F12~F15, реле габаритов |
| Предохранитель | IG2 | 50 А | Реле 7 (стартер), реле 6 (IG2 кнопки запуска), замок зажигания |
| Предохранитель | IG1 | 40 А | Реле 2 (ACC кнопки запуска), реле 9 (IG2 кнопки запуска), замок зажигания |
| Предохранитель | значок двигателя и АКП, индекс 2 | 30 А | Реле 1 (система управления двигателем), предохранитель F25 |
| Предохранитель | значок вентилятора в рамке | 40 А | Реле 3 (вентилятор, низкие обороты), реле 8 (высокие обороты) |
| Предохранитель | значок АКБ, B+2 | 50 А | Салонный блок: реле стеклоподъёмников, аварийки, замков, крышки багажника; F23~F25, F31, F32 |
| Предохранитель | значок гудка | 10 А | Реле 5 (звуковой сигнал) |
| Предохранитель | F/PUMP | 15 А | Реле 2 (реле топливного насоса) |
| Предохранитель | снежинка | 10 А | Реле 4 (реле кондиционера) |
| Предохранитель | INJECTOR | 15 А | ЭБУ двигателя, форсунки 1–4, клапан подачи масла, реле 12 (реле топливного насоса) |
| Предохранитель | SENSOR | 10 А | ЭБУ, датчик положения распредвала, клапан продувки адсорбера, датчики кислорода, иммобилайзер, реле 3, 4 и 8 |
| Предохранитель | значок двигателя и АКП, индекс 2 | 10 А | Модуль управления коробкой передач |
| Предохранитель | B/UP LP | 10 А | Модуль АКП, датчик диапазонов АКП, приборы, модуль кузовной электроники, задние фонари |
Источник: руководство по эксплуатации Hyundai Solaris, ред. 06.2011, с. 7-69–7-70; без изменений в ред. 12.2011 и 04.2012, с. 7-69–7-70.
Чем различаются редакции 2011 и 2012 годов
По предохранителям — ничем. Набор строк, подписи, значки и номиналы во всех трёх файлах одинаковы. В декабрьской редакции 2011 года изменились только переносы в длинных ячейках. В апрельской 2012 года исправлены две опечатки: в строке B/UP LP под капотом вместо обрывка «вая/правая сторона» напечатано «(левая/правая сторона)», а в строке INJECTOR появилась закрывающая скобка. Так что любую из трёх редакций можно считать одной таблицей для машин до рестайлинга.
Солярис после рестайлинга: сверка с крышкой
Руководства для Solaris RB после обновления 2014 года найти не удалось ни на сайте Hyundai, ни в архивных копиях. Подписи и номиналы для машин 2014–2017 годов поэтому здесь не подтверждены. Порядок такой: откройте крышку блока, найдите на табличке нужную подпись и сравните номинал с таблицей выше. Совпадает — пользуйтесь описанием цепи. Не совпадает или подписи нет — верьте табличке. Если табличку потеряли или она нечитаема, номинал смотрят на самой вставке, но только когда нет подозрения, что до вас её уже меняли на «покрепче».
Если на Солярисе снова сгорела вставка
Общий порядок поиска одинаков для любой машины: снять вставку, проверить её и гнездо, затем искать замыкание в цепи, а не ставить номинал выше. Как прозвонить вставку и проверить напряжение на её контактах, описано в статье о проверке предохранителей мультиметром. Для Solaris RB полезно знать, какие цепи сидят на одной вставке:
- STOP, 15 А. Кроме стоп-сигналов, через неё питаются модуль электронного ключа, селектор АКП, электромагнит блокировки ключа и «разъём канала передачи данных». Если вставка сгорела сразу после подключения OBD-адаптера, а заодно погасли стоп-сигналы, первым подозреваемым становится адаптер.
- ABS, 10 А, и мультипредохранитель ABS с индексом 1. В их описаниях тоже указан универсальный диагностический разъём. После неудачного подключения сканера смотрят и эти строки.
- TAIL RH, 10 А. Кроме правой фары и фонарей, через неё идут реостат, переключатели на панели, аудиосистема и разъём AUX и USB. Если она горит повторно, проверьте нештатную магнитолу и всё, что подключалось к AUX и USB.
- C/LIGHT и P/OUTLET, по 15 А. Если вставка горит раз за разом, сначала проверяют адаптер, вставленный в гнездо, и само гнездо на посторонние предметы.
- R/WPR, 15 А, и задние фонари у хэтчбека. Провода к заднему стеклоочистителю и фонарям проходят в двери багажника и перегибаются при каждом открывании.
Руководство упоминает и «предохранитель с памятью»: его советуют вынимать перед долгой стоянкой, чтобы не разряжался аккумулятор. Какая из подписей таблицы — он, в тексте не сказано. Если батарея садится за несколько дней, ищите ток утечки по методике замера утечки мультиметром, а не вынимайте вставки наугад.
Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.
Часто задаваемые вопросы (FAQ)
Какой предохранитель прикуривателя на Солярисе?
C/LIGHT на 15 А в салонном блоке. Отдельно от него идёт P/OUTLET на 15 А — «электрическая розетка». Если не работает только одно гнездо, смотрите вставку именно с его подписью: они независимы.
Где предохранитель бензонасоса у Солярис 1?
Под капотом, в блоке у аккумулятора: вставка F/PUMP на 15 А, по таблице она питает реле топливного насоса. Рядом INJECTOR на 15 А — форсунки и ЭБУ; при сгоревшем INJECTOR двигатель тоже не заводится.
Какой предохранитель печки на Солярисе?
В таблице есть только BLOWER_2 на 10 А в салонном блоке: ЭБУ, датчик включения вентилятора и резистор вентилятора. Отдельной строки для питания самого мотора отопителя в руководстве 2011–2012 годов нет — проверьте табличку под крышкой своего блока.
Подойдёт ли таблица к Солярису 2015 года?
Таблицы взяты из руководств 2011–2012 годов, то есть для машин до рестайлинга. Руководства для рестайлинга 2014 года найти не удалось. На машинах 2014–2017 годов сверяйте каждую подпись и номинал с табличкой под крышкой блока: Hyundai сам называет её главным источником.
